简单介绍下老主机在当前显示设备的应用方案心得研究

Siale 8月前 2412

时代的洪流中，伴随我们成长的主机渐行渐远

与其同时代的显示设备也不断更迭

视频信号，接口更是千姿百态

简单为坛友开拓下游玩老主机的一些显示连接案例

第一节：老主机的视频接口（非严谨归纳），仅讨论常见主机原生接口

排除第一，第二世代的古董机，有需要单独讨论

厂商机型机器接口电视接口

第三世代：

任天堂 FC RF RF

任天堂 NES RF、RCA RF、RCA

任天堂 newFC Multi AV RCA

世嘉 SMS 专用8针 RCA SCART

第四世代：

NEC PC-E 专用5针 RCA

世嘉 MD/Genesis 专用8针 RCA SCART

世嘉 MD 2 专用9针 RCA SCART

任天堂 SFC/SNES Multi AV RCA S-Video SCART

第五世代：

世嘉 SS 专用10针 RCA S-Video SCART

索尼 PS RCA、S-Video、AV MULTI OUT RCA S-Video SCART

任天堂 N64 Multi AV RCA S-Video

第六世代：

世嘉 DC 专用AV OUT接口 RCA S-Video SCART VGA

索尼 PS2 AV MULTI OUT RCA S-Video SCART D端子

任天堂 NGC Multi AV、专用Digi接口 RCA S-Video SCART D端子

微软 Xbox 专用AV OUT接口 RCA S-Video SCART

小节图集：

射频RF用于天线输入

莲花RCA用于色差Component YCbCr/YPbPc, RGBs, 复合Composite 视频和音频左右

转接为BNC接口后可用于彩监

S-Video用于Y/C亮度色度分离

扫把头SCART主要用于输出RGBs信号

Il connettore SCART - The Soundmaster

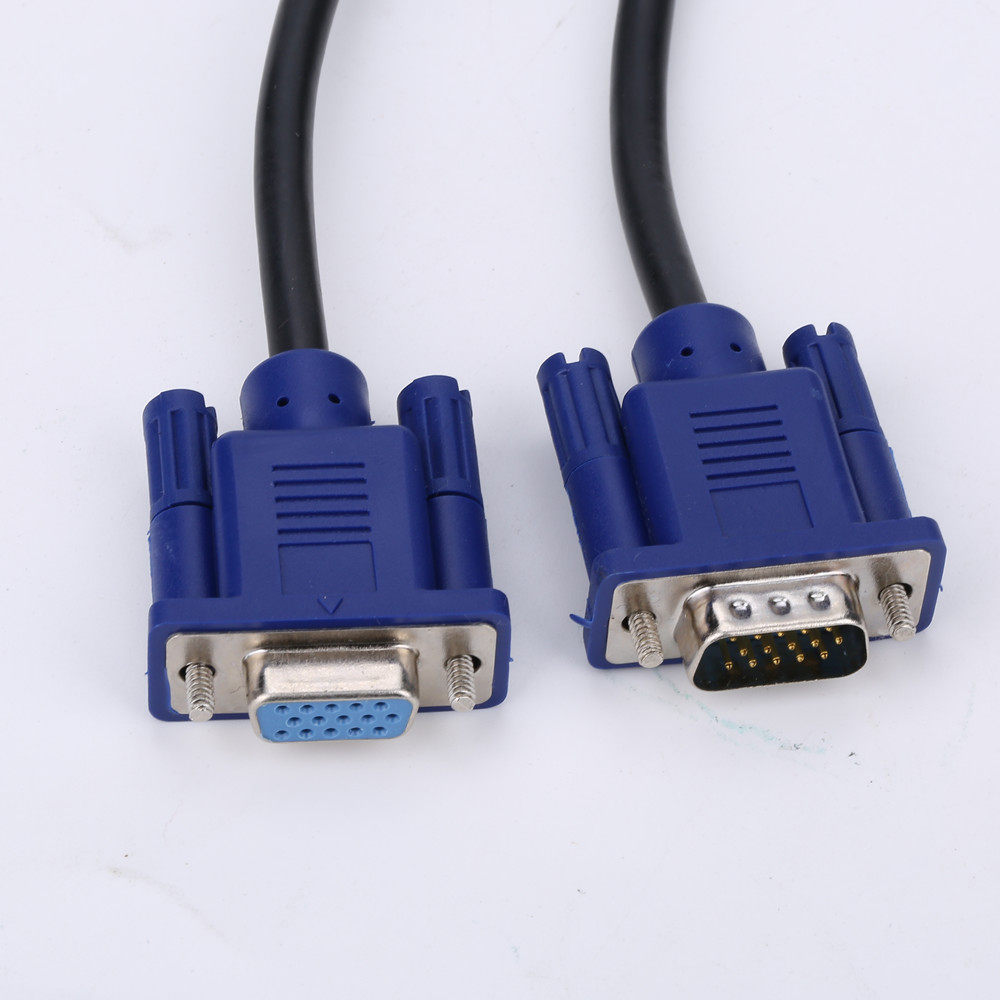

VGA接口多用于显示器接口

第二节：电视接口转HDMI

倍线器：适用基本上述所有接口，无论是莲花RCA，S端子，扫把头SCART

OSSC (Open Source Scan Converter)

开源产品，很多品牌

Kaico Edition Open Source Scan Converter OSSC 1.6 - Kaico Labs - Retro ...

GBSc (GBS-Control)

同样开源，利用超级解霸进行改造

RetroTINK系列

高端品牌，最新产品4k

RetroTINK 4K Release Date: December 9th - GameForce Blog

分辨率提升后通过HDMI或VGA输入到现在的液晶、oLED显示设备

转接口：

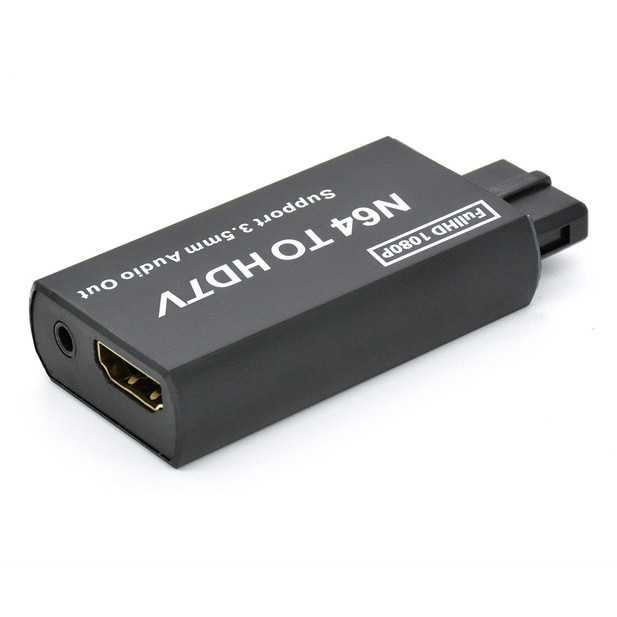

任天堂Multi AV转HDMI类似下图

undefined

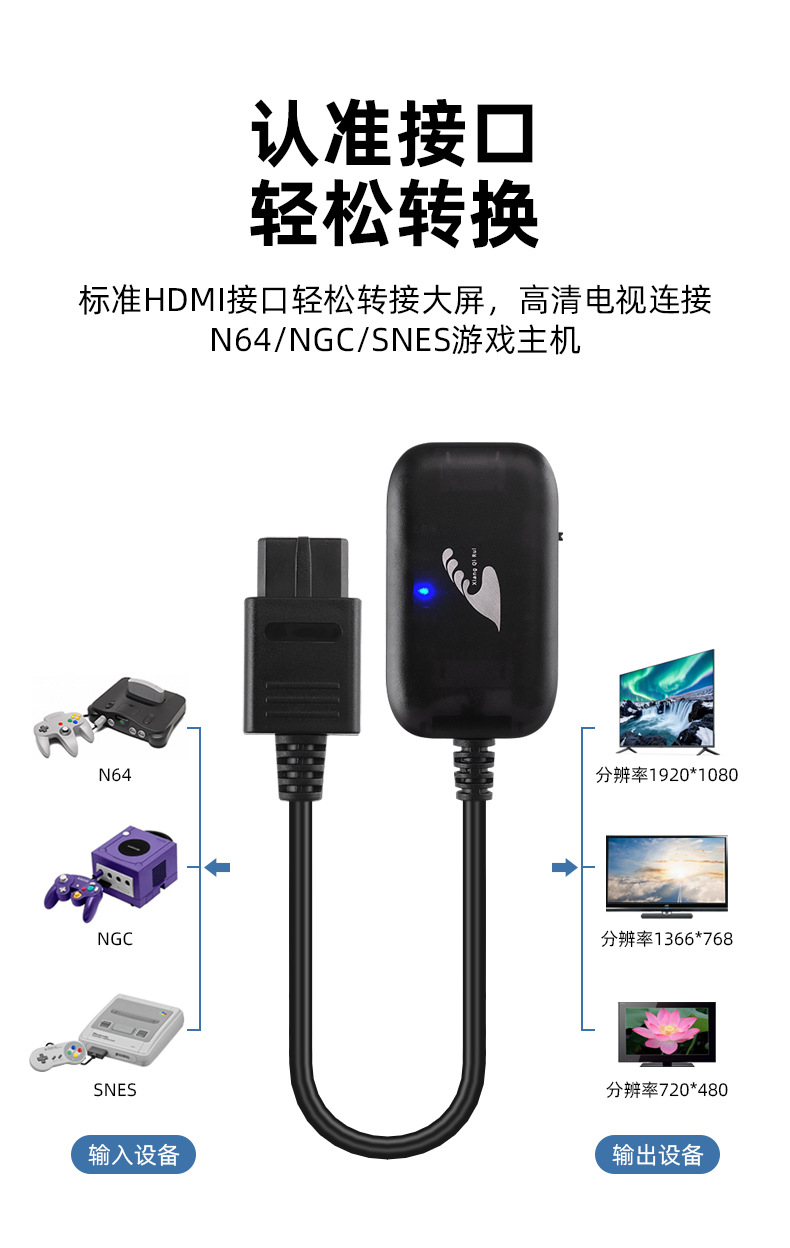

还有一体的线材

索尼的也有

上一篇：SS《梦幻模拟战3》通关记录
下一篇：有人认识这款NS手柄我忘记怎么设置背键了

最新回复 (27)

进站劣人 8月前

0 2楼

显示接口确实是个问题，因为时间跨度太大，设备升级太快了。。。
haskaxi 8月前

0 3楼

这是个技术活！
Siale 楼主 8月前

0 4楼

进站劣人显示接口确实是个问题，因为时间跨度太大，设备升级太快了。。。
有个奇葩的想法
全部转成射频RF玩
进站劣人 8月前

0 5楼

Siale 有个奇葩的想法全部转成射频RF玩
先搜频道。?不错不错。
fjh212 8月前

0 6楼

之前买过一个 PS2 TO HDMI，不知道为啥用不了
njzhx86 8月前

2 7楼

我也来说一下，老主机我大部分都有

基本上240p的机器（主要是SFC、MD、SS、PS1）就用RGBS直连彩监，这么搞效果肯定是最好的
DC 就直接用VGA，但显示设备没有VGA口，就用OSSC转一下，但也只是直通成hdmi，效果也很好
还有个特殊的Wii，这个可以刷欧版，直出RGBS，可以240p模拟FC、SFC、MD以及部分街机，这个虽然是模拟器，但效果真的很不错

像NGC、N64这些，可以直接S端子，连彩监效果也还行，NGC基本上就是情怀了，wii可以完美平替NGC
街机这些就用CBOX直出RGBS吧

PS2其实用彩监效果就不怎么样了，可以用GBSC或者OSSC直接上液晶吧

其他原生CVBS的也分机器，newfc用av接口接彩监感觉效果很一般，但PCE用av接口就还可以
还有其他没提到的机器，可能有遗漏，机器太多太杂，不一定记得全部了。
Siale 楼主 8月前

0 8楼

njzhx86 我也来说一下，老主机我大部分都有基本上240p的机器（主要是SFC、MD、SS、PS1）就用RGBS直连彩监，这么搞效果肯定是最好的DC 就直接用VGA，但显示设备没有VGA口，就用 ...
很好的经验！
Siale 楼主 8月前

0 9楼

fjh212 之前买过一个 PS2 TO HDMI，不知道为啥用不了
什么都不显示就是坏的
fjh212 8月前

0 10楼

Siale 什么都不显示就是坏的
回复9楼: 估计是坏了，买来一次没用过，有天心血来潮接上发现不能用，早就过了退货时间了?
zhaoxt 8月前

1 11楼

njzhx86 我也来说一下，老主机我大部分都有基本上240p的机器（主要是SFC、MD、SS、PS1）就用RGBS直连彩监，这么搞效果肯定是最好的DC 就直接用VGA，但显示设备没有VGA口，就用 ...
PS2彩监效果还是可以的
FFDMX 8月前

0 12楼

dc rgbs和vga都有不支持的游戏，感觉很蛋疼
njzhx86 8月前

1 13楼

FFDMX dc rgbs和vga都有不支持的游戏，感觉很蛋疼
那就s端子呗，s端子其实也还行。
yuuu 8月前

0 14楼

太复杂了，第五世代及以下的主机全都用mister FPGA代替，好处是HDMI高解和VGA低解都有，接高清电视和CRT彩监都很方便，而且还省了一大堆主机电源烧录卡
第六世代最适合的是物理分辨率480P的等离子，这个东西非常多，价格也没人炒，我500块（电视200块运费300块）收了一台状态非常好的，第五世代及以前的机器也可以通过GBSC接上去。480P显示240P不需要额外处理就很漂亮，加一道扫描线味道更好。显示效果和480P CRT各有千秋，但480P CRT状态好的4位数都难找啊
Siale 楼主 8月前

0 15楼

FFDMX dc rgbs和vga都有不支持的游戏，感觉很蛋疼
不能一线通天下
Siale 楼主 8月前

0 16楼

yuuu 太复杂了，第五世代及以下的主机全都用mister FPGA代替，好处是HDMI高解和VGA低解都有，接高清电视和CRT彩监 都很方便，而且还省了一大堆主机电源烧录卡 ...
没错，能有专门一块场地玩就很爽
现实都要妥协各种情况了
Siale 楼主 8月前

0 17楼

fjh212 回复9楼: 估计是坏了，买来一次没用过，有天心血来潮接上发现不能用，早就过了退货时间了?
那现在要玩怎么办的？
fjh212 8月前

0 18楼

yuuu 太复杂了，第五世代及以下的主机全都用mister FPGA代替，好处是HDMI高解和VGA低解都有，接高清电视和CRT彩监 都很方便，而且还省了一大堆主机电源烧录卡 ...
回复14楼: 原来我爸家的电视就是等离子，除了费电没什么缺点
yuuu 8月前

0 19楼

Siale 没错，能有专门一块场地玩就很爽现实都要妥协各种情况了
没生孩子前我专门占了一个房间，一面墙放65寸 OLED玩高清游戏，一面墙放CRT彩监玩老游戏，一面墙放480P等离子专玩PS2/DC。孩子出生以后我被赶走了，所有东西搬到书房里。书房里只能放65寸电视和CRT彩监，480P等离子只能放仓库再也玩不到了。
Siale 楼主 8月前

0 20楼

yuuu Siale 没错，能有专门一块场地玩就很爽现实都要妥协各种情况了没生孩子前我专门占了一个房间，一面墙放65寸 OLED玩高清游戏，一面墙 ...
节哀
