手机拍的，大概看起来还行，实际放大之后有很明显的涂抹痕迹……这方面手机还是比不过相机，但奈何还没那个财力，也没朋友可以借相机，所以嘛

这次老任挺舍得下硅脂，主要是屏蔽罩和处理器之间，擦了好久才擦成这样干净，屏蔽罩和热管之间倒不是太多，不过我更好奇一件事，为什么老任一直都在屏蔽罩上贴层铜箔，这样不反而让导热不好嘛，秘密展里说用屏蔽罩是为了防止主机本身的电磁噪声泄漏影响其他电器，但散热铜管本身也足够把处理器那一块挡住了，反正我是撕掉了那层铜箔，让处理器直接接触热管，这样做对正常玩游戏也不会有任何的影响，有懂的老哥可以说一下（从一代到现在，处理器屏蔽罩上其实都开了个洞，但老任又用一层铜箔把这个洞堵住，两边各自涂上硅脂，搞不懂老任为啥这么做，直接接触不好吗）

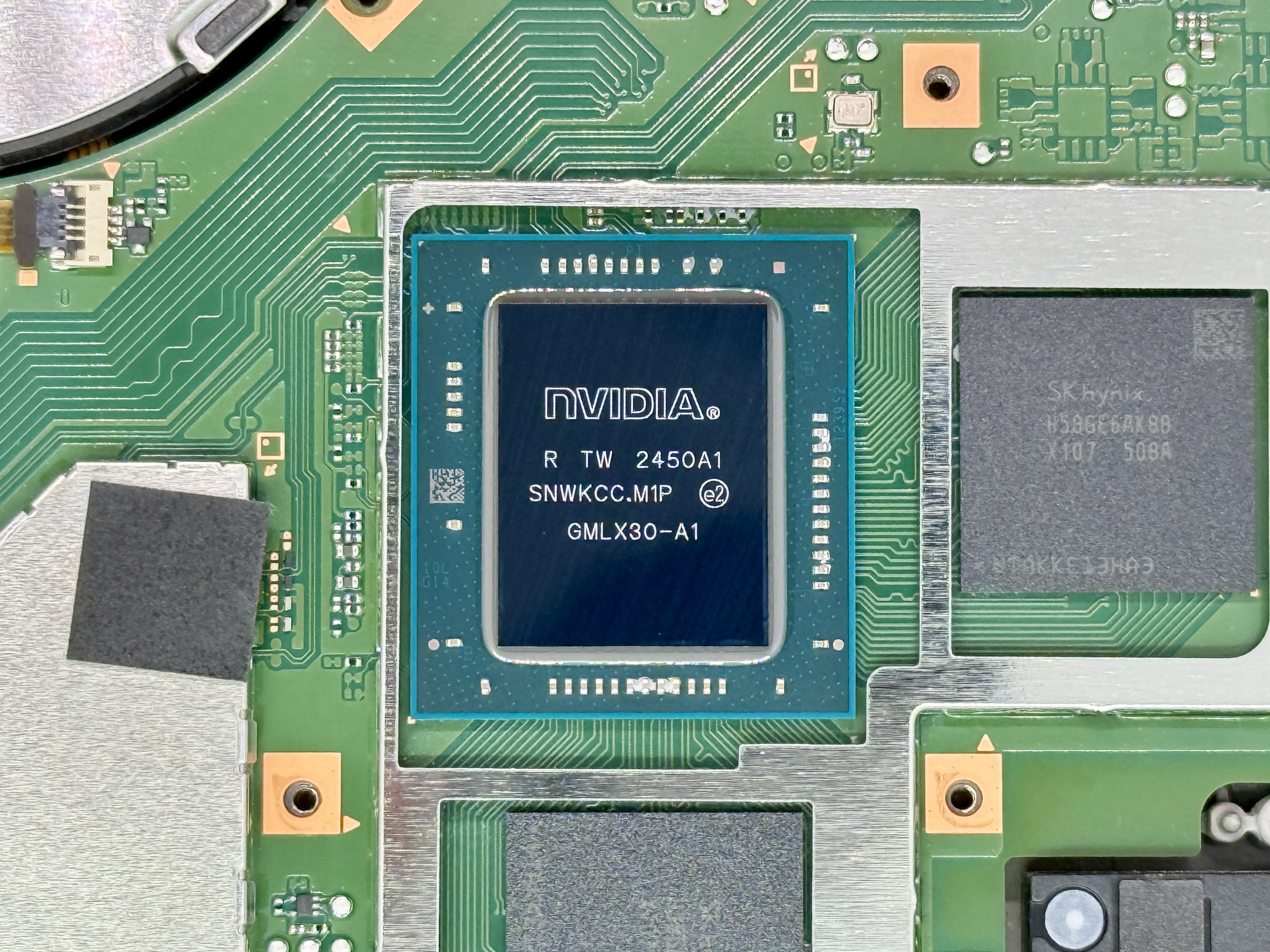

另外这个处理器的核心面积非常大，甚至比苹果的M芯片都大，应该是移动端里面积最大的处理器了？Switch 2出来之前还有人担心散热会不好，但事实证明散热完全不是问题，目前最大的问题是续航，不知道会不会出续航版乃至OLED版

然后是拆解的感受吧

首发入的Switch 2，其实很早就想拆了，但Switch 2的拆解和一代有些不一样，一代直接卸掉螺丝就能取后盖，但二代主机两侧都有很薄的贴纸盖住，如何完美揭下这个贴纸是个问题，看那些拆解视频揭下来都挺简单，实际上有点难度，那个槽也实在太窄，用尖头镊子挑又可能会留下痕迹，所以最后……还是用尖头镊子挑起来的，留了点痕迹，但大体上没问题（如果确实很在意贴纸而且够勇，也可以学某b站博主那样不揭开贴纸大力出奇迹，缺点就是后盖上那几个螺丝拧着的塑料会断掉）

内部结构大体上和一代差不多，一些小细节有变化，比如天线是单独的用螺丝固定，和主板用触点连接，卸下螺丝就掉下来了，因此打开后盖之后的步骤是先拧下天线螺丝取下天线，再拧屏蔽罩螺丝打开屏蔽罩，之前天线是和屏蔽罩粘在一起的

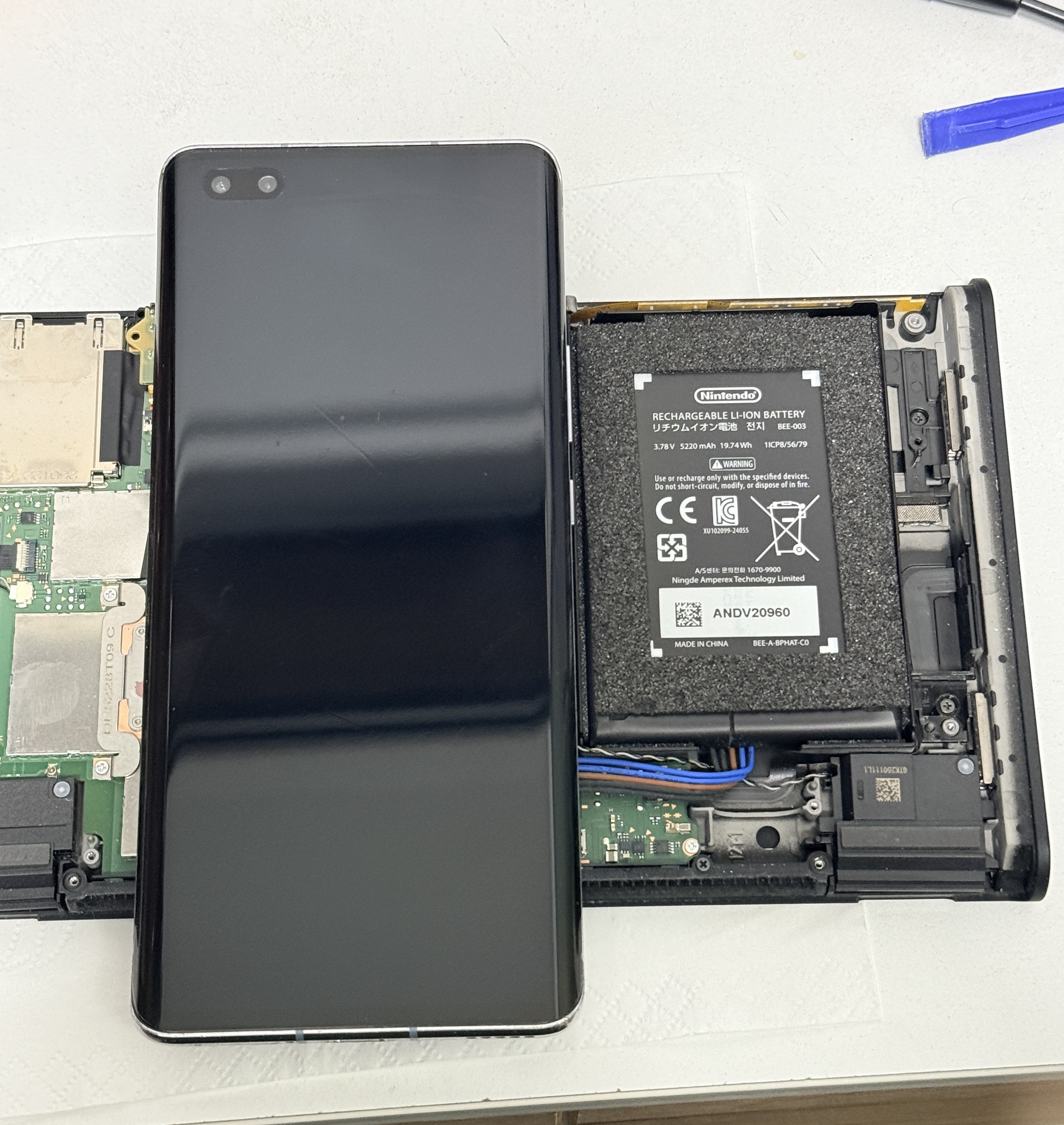

然后就可以吐槽一下这个电池了，这电池是真的小，7.9寸的屏幕，电池却比手机都小，也比一代更小，但实际容量比一代更高，那为什么不保持一代的大小呢，也许是为了将来出续航版，毕竟牙膏要慢慢挤？

还有个原因驱使我想拆，从首发到手一直到现在，都有一个小问题，音量键和电源键不太灵敏，有时候要按几次才有反应，一度怀疑是锅仔片内部有问题，但事实证明我错了，结果是……排线是歪的……就上图中风扇右下那个排线，是插歪的……重新插好之后装回去开机，一下就很灵敏了，没断触了……也许是富士康流水线上有人偷懒了？

现在装回去之后……突然又想再拆一遍，感觉玩游戏都索然无味了（不是）

开头的那张图也上传到了维基共享资源，链接如下

https://commons.wikimedia.org/wiki/File:Nintendo_Switch_2_NVIDIA_SoC_GMLX30-A1.jpg
