求助：PS2用RGBS接入14N6E彩监，出现显示问题

Mefisto7797 21天前 1062

模拟设备小白终于同城自提了第一台彩监14N6E。

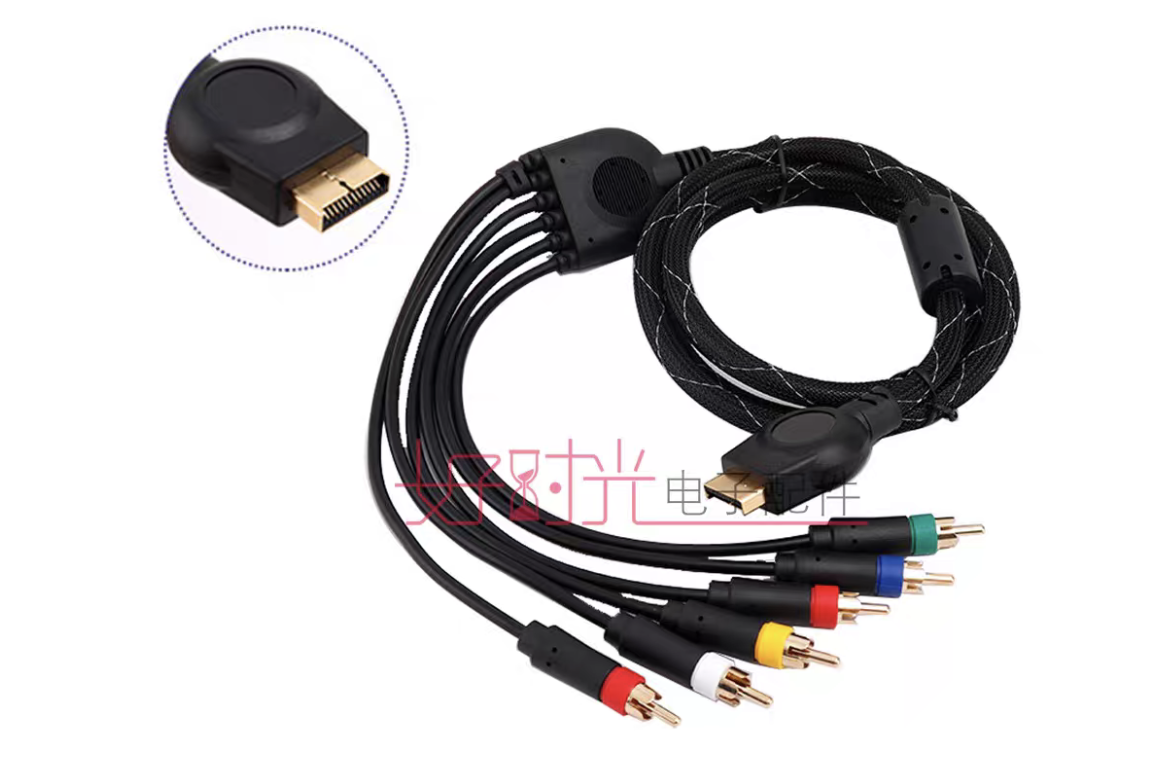

S段子输入都没什么问题，淘宝买了根最菜的RGBS线（4+2个接头），如图所示。

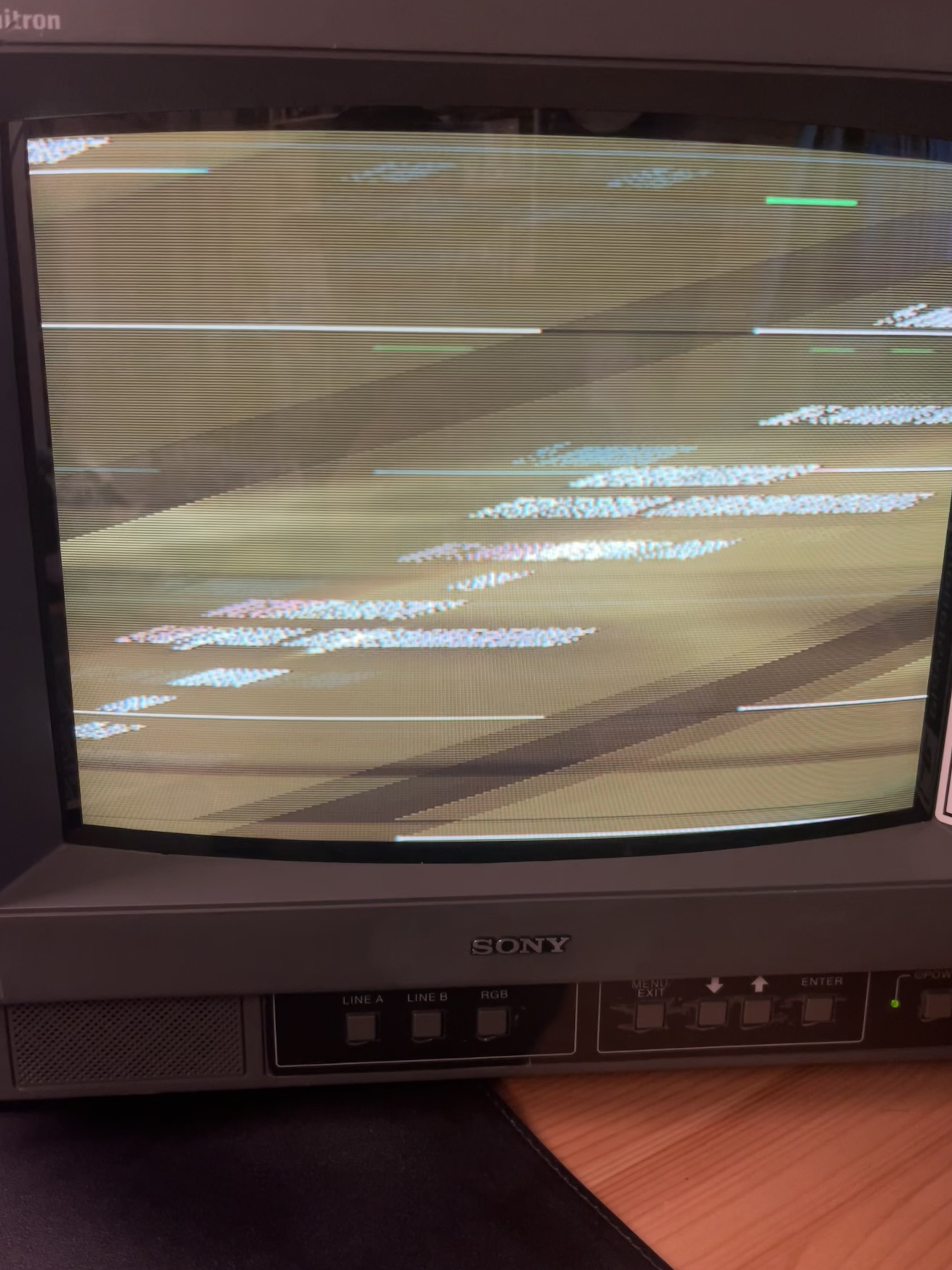

接入PS2以后画面一直斜向抽动，声音正常。也确定ps2设置为RGB输出了，换ps3输出也不行。尝试以下解决方案无果：

1.将彩监同步模式，从EXT SYNC切换为SYNC ON GREEN。其中切换为sync on green后，ps2如果切为色差模式显示绿色，rgb模式仍闪烁。

2.在贴吧看到ps2同步模式是RGsB，或者有人声称这批线颜色做错了。于是穷举法，把从RGBs到sBGR的每一种接法都试了，还是不对。

请教各位大佬前辈，是这台彩监出问题了，还是线有问题？提前谢谢大家

截屏2025-12-20 16.33.59.png

上一篇：请教NetherSX2如何设置能解决画面这个问题
下一篇：5w型号ps2接了硬盘后非常吵

最新回复 (19)

花剌子模7 21天前

0 2楼

我也是14n6e，就是用av做同步，电视选ext sync，一样的线
白狗哥 21天前

0 3楼

可能是彩监有地方虚焊，可以再换一根线先试试
进站劣人 21天前

0 4楼

PS2是绿同步，好像有些特殊。
msas2313 21天前

0 5楼

同样是PS2+16N6E,用的是上古线业的线，没问题
ackmangogo 20天前

0 6楼

ps2 的输出模式改为 rgb
Mefisto7797 楼主 19天前

0 7楼

进站劣人 PS2是绿同步，好像有些特殊。
还真是，不知道为什么。开绿同步，然后变成RyBG，同步线和绿线互换，神奇般地好了。也不知道什么原理。
Mefisto7797 楼主 19天前

0 8楼

啊果然还是不行。换绿同步之后色彩不对，好像少了一路绿色，颜色变黄了
Siale 18天前

0 9楼

如果直接用色差的方式其实更好
忘了这彩监没色差
zhaoxt 18天前

0 10楼

这个我知道，需要修改ps2的输出模式，和彩监的黄线同步方式
Siale 18天前

0 11楼

买一个莲花头的二合一，把绿线和黄线合并接在G上，用绿同步模式
WatchDog 18天前

0 12楼

你这个看起来像是S线的信号不对啊，EXT SYNC开启，需要把黄色的线接到对应的同步口上(就是电视背面RGB区域，R接线口下面那一个写着EXTSYNC)，然后PS2输出要选择RGB，不要选择绿同步(貌似记得绿同步只能工作在480P下，你的电视是480i的自然颜色有问题)。
如果还是不行，你也换了个PS3试了，起码说明不是PS2的问题，要不就是线有问题，要不就是电视的同步接口有问题，你要不换一根其他牌子的线试一下，要不就只能找一台其他的能输出RGBS的机器接到电视试一下，做一下排除法。
Mefisto7797 楼主 18天前

0 13楼

WatchDog 你这个看起来像是S线的信号不对啊，EXT SYNC开启，需要把黄色的线接到对应的同步口上(就是电视背面RGB区域，R接线口下面那一个写着EXTSYNC)，然后PS2输出要选择RGB，不要选择绿同步(貌 ...
是的，我操作了rgb输出，也开了ext sync模式了。怀疑要么是彩监sync接头坏了，要么是内部电路出问题。再就是线的问题。已经买线准备换线试试
Mefisto7797 楼主 18天前

0 14楼

Siale 买一个莲花头的二合一，把绿线和黄线合并接在G上，用绿同步模式
震惊，还能这么操作。我也试试
Siale 18天前

1 15楼

Mefisto7797 震惊，还能这么操作。我也试试
我看了楼上关于RGsB的发言，又重新确认了一下
日常同步信号都是从复合视频（黄线）或亮度线输出的，
也就是说一般480i/240p的信号，
接法就是R红，G绿，B蓝，sync黄四根线，
显示器选择外部同步EXT Sync

当输出480p信号时才会以RGsB 绿同步模式输出同步信号
但咱们讨论的这个彩监应该不支持480p，
所以不考虑按此方式接线及显示器设置绿同步
我之前提到的二合一方式也没有依据，仅供测试
Siale 18天前

0 16楼

另外，测试这台彩监建议还是选择一个更简单的设备进行测试
如真不幸的事情发生，同步接口有故障，
退而求其次，使用S端子也依旧能达到一个很舒服的画面
marscancer 18天前

0 17楼

ps2和这个完全不搭啊
Mefisto7797 楼主 18天前

0 18楼

Siale 我看了楼上关于RGsB的发言，又重新确认了一下日常同步信号都是从复合视频（黄线）或亮度线输出的，也就是说一般480i/240p的信号，接法就是R红，G绿，B蓝，sync黄四根线，显示器 ...
学到了学到了，感谢大佬详细回复。
hikari1013 16天前

0 19楼

你这个是OPL里面的话，把画面下调到480i就好了
Mefisto7797 楼主 16天前

0 20楼

marscancer ps2和这个完全不搭啊
啊暂时没其他rgbs的线。先拿这个试试
