闲鱼收了个了圆刚GC551采集卡，搜了下网上似乎没这个采集卡的拆解，遂决定，拆！

外观就是长下图这个样子的，懒得拍了（不是）

背后只有三个接口，一个USB3.0的C口和两个HDMI（一进一出）

那么废话不多说，直接上主板图：

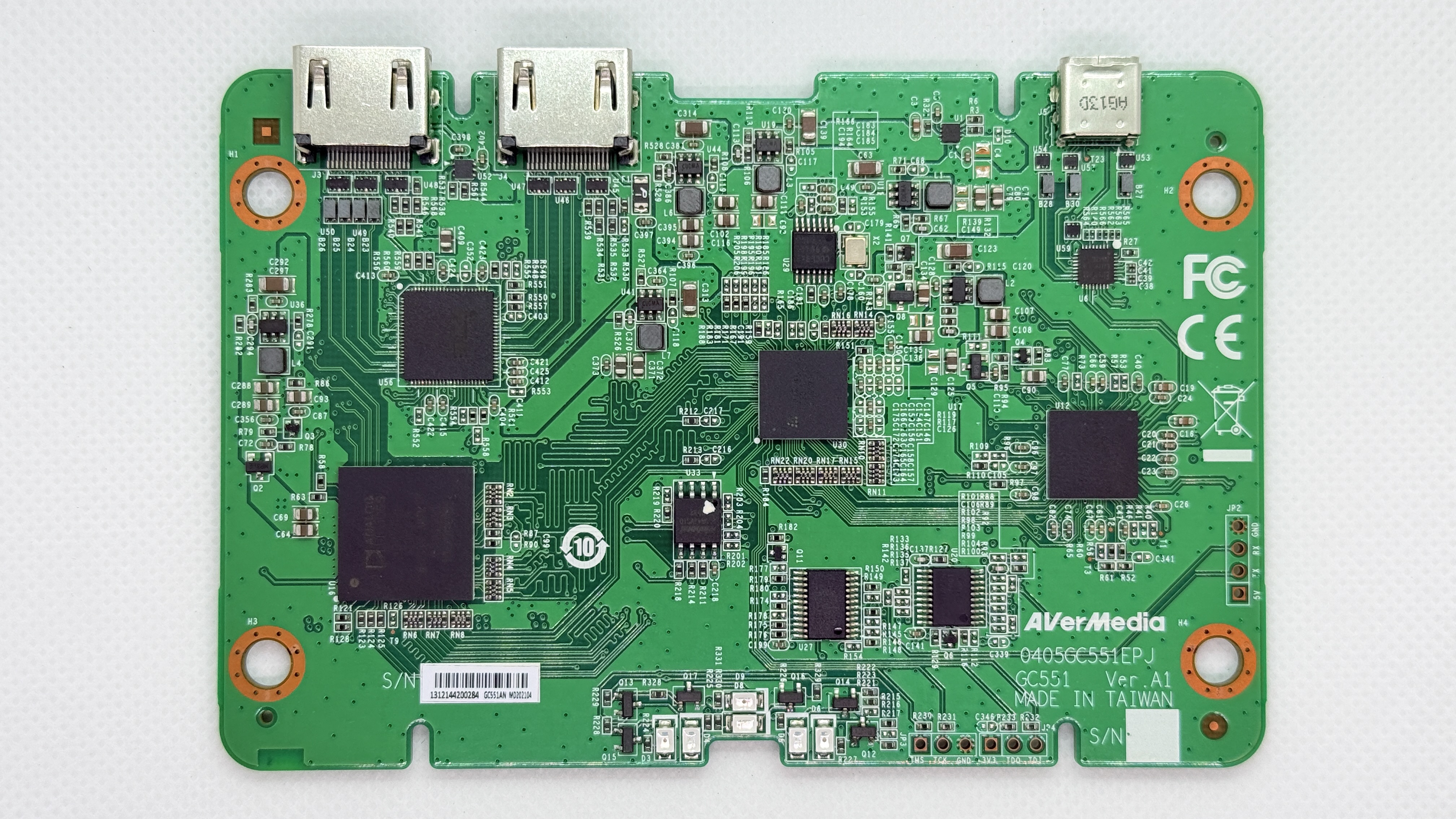

主板正面：（正中间底下那几个白色的是指示灯，有红蓝两色）

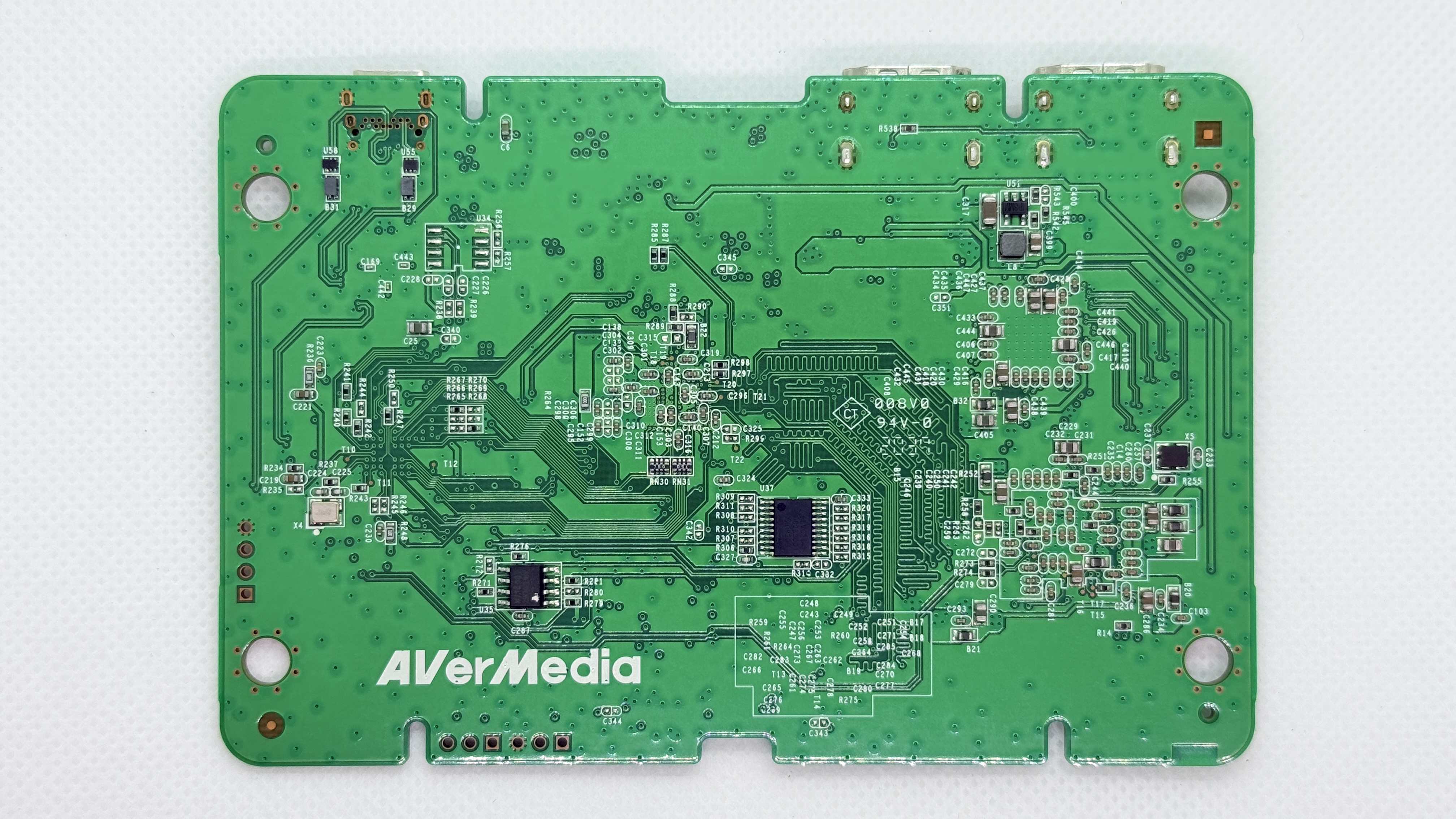

主板背面：

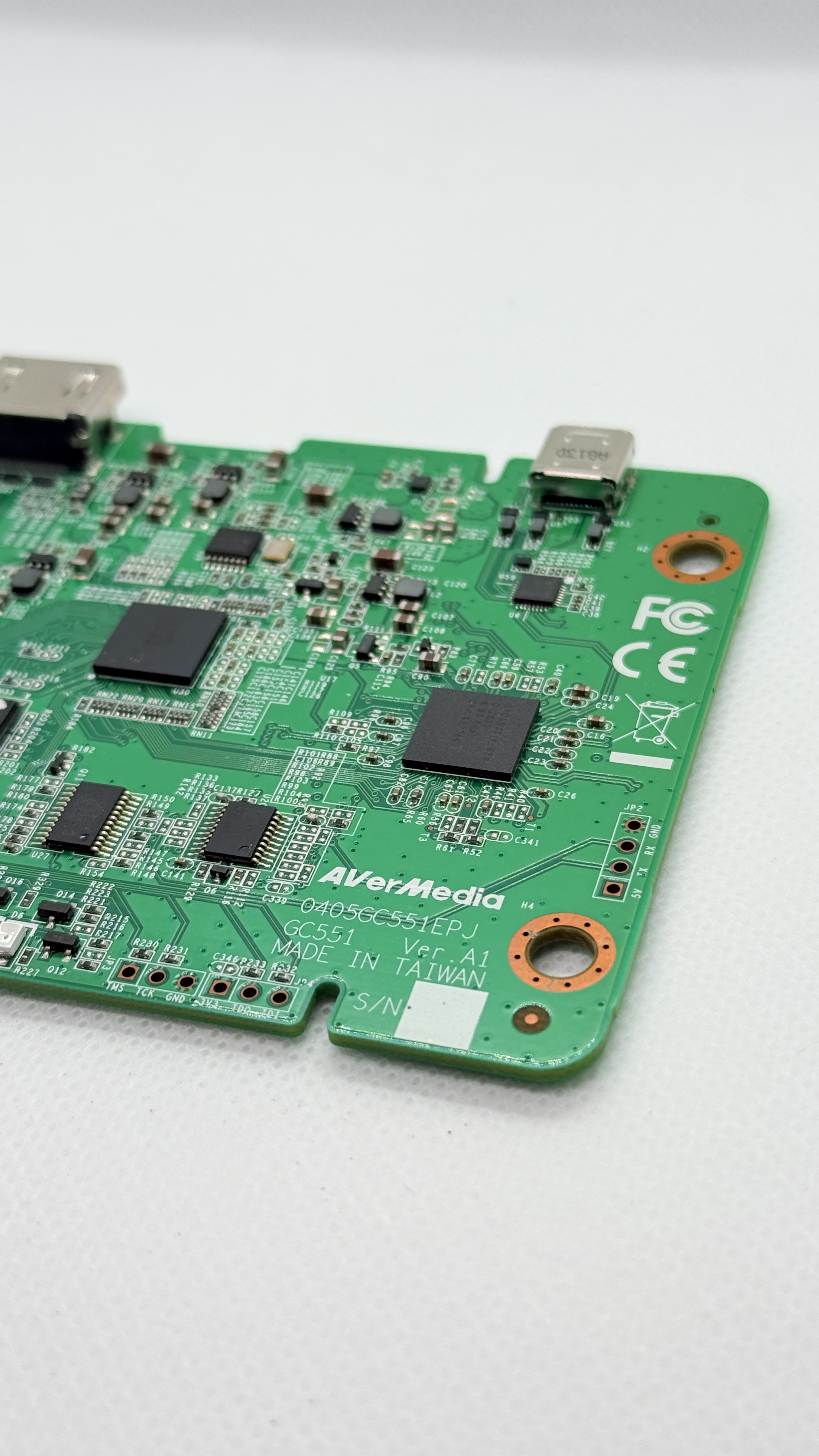

正面丝印特写：

先从HDMI口这边看起，首先是一颗ITE IT6663FN，查询得知是个HDMI 2.0一分二分配器，有内置EDID，应该是HDMI信号进来之后一路给环出，一路给旁边的那颗大芯片

顺便一提，虽然本身规格支持4K60（的环出），但在不插环出口的情况下实际只支持1080p60输入，并不支持4K60输入，作为对比，目前百元价位内的神器MS2130/2131是支持输入4K60的，突然感觉有点不值（划掉）

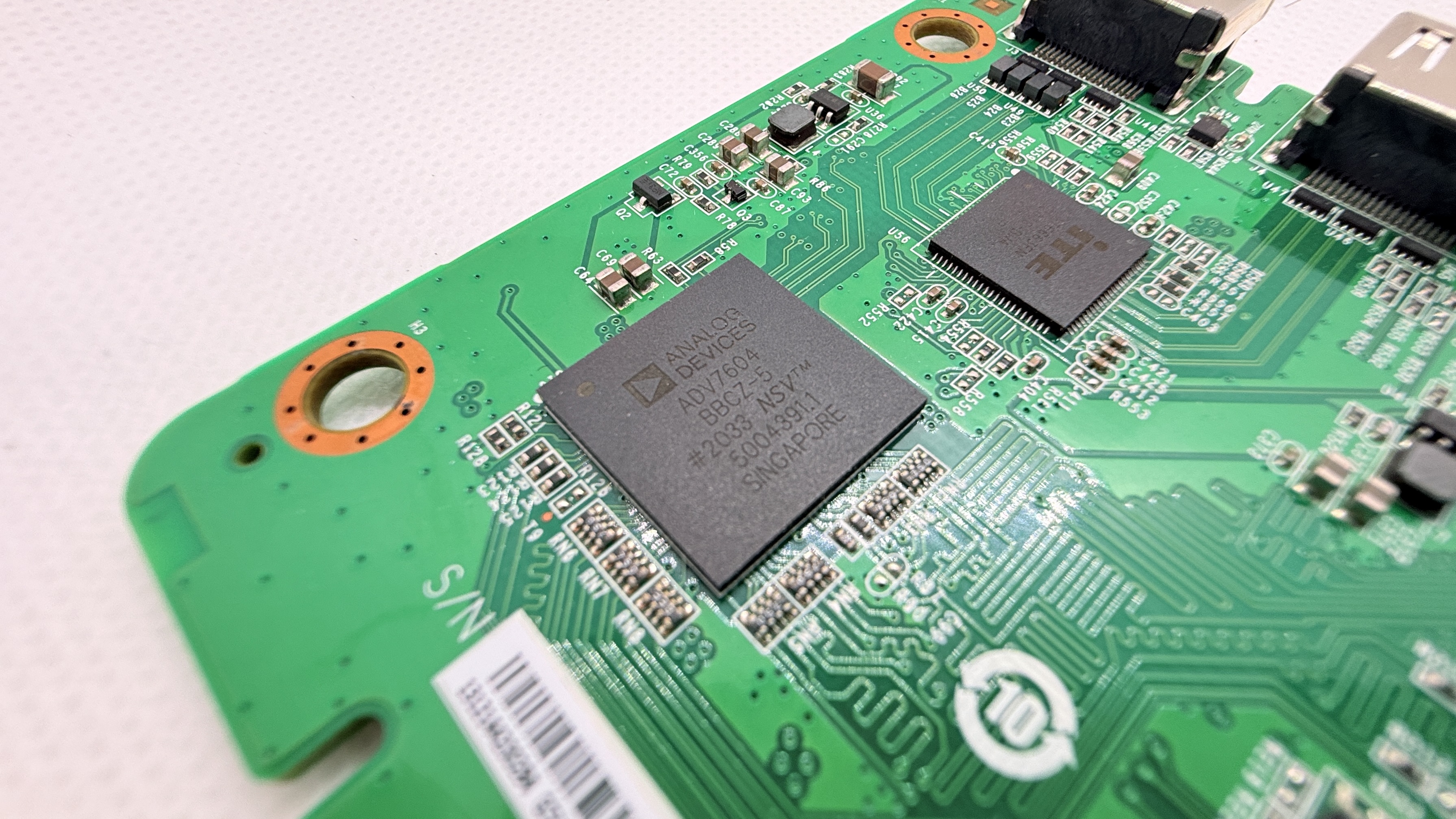

然后是主板上最大的一颗芯片，Analog Devices的ADV7604，查询得知是个HDMI接收器，但官网显示仅支持HDMI 1.3（自然也就支持1080p60的采集了，没办法再往上），从布线看是接收旁边的ITE发来的HDMI信号，将其转码后发送至下一颗芯片

另外这颗芯片也是发热最大的芯片，就这样直接通电采集一会，再用手摸，能很明显感觉这个芯片有点烫，其他芯片都没有这么烫

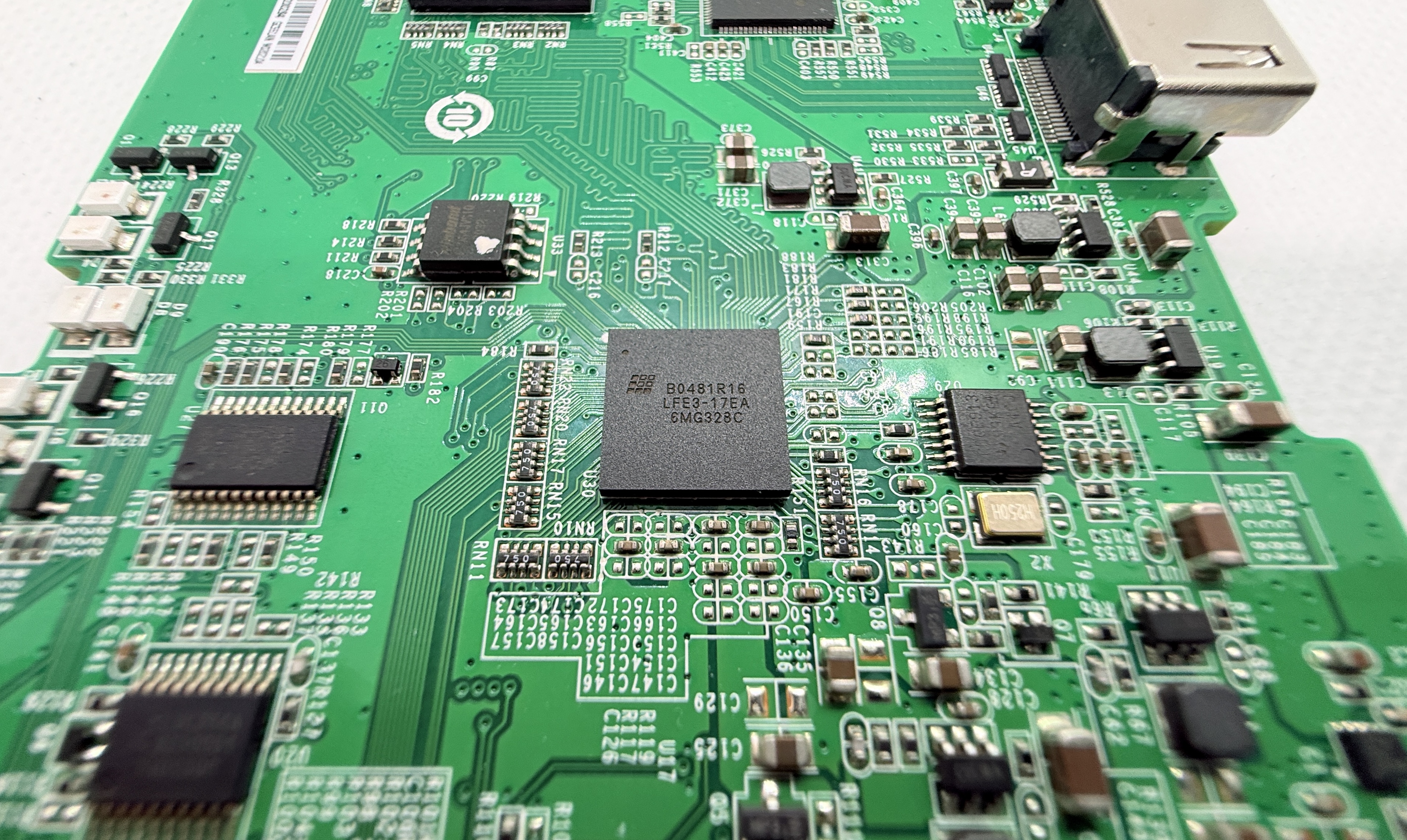

继续循着布线来到主板正中间，看起来是一颗比较小但似乎很重要的芯片（？）

从logo看是Lattice Semiconductor，型号为LFE3-17EA，但搜遍网络也找不到这个芯片的具体资料，只知道Lattice是一家专门制造FPGA的厂商，有懂的老哥可以指点一下

左上角有个winbond的八脚小芯片，应该是存储着这个芯片的固件（毕竟见过好几个主板都是用winbond的八脚芯片来存BIOS）

接下来是CYUSB3014，USB3.0 5Gbps控制器

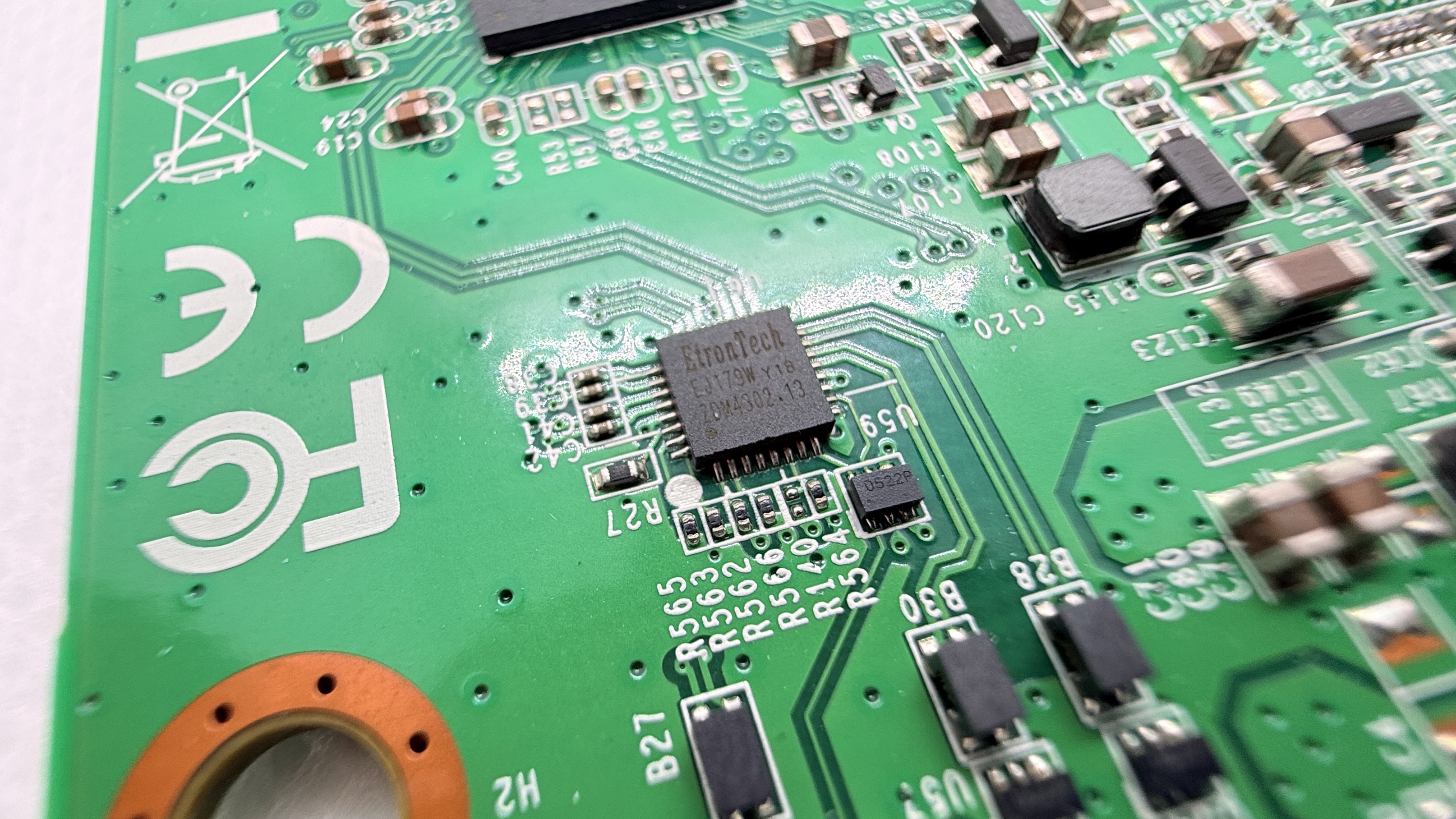

最后还有一个EtronTech的EJ179W，官网显示是一个USB-C切换芯片，以此支持接口正反插，最高支持10Gbps的速度（虽然这个采集卡就5Gbps），另外C口的CC脚的通信似乎也是由这个芯片完成的（在这里的老男人应该都知道C口这种东西默认没有输出，要么得给CC脚接一个电阻，要么得通过协议芯片来通信，一些C口的小玩意用双C线连PD充电器没反应就是因为省掉了电阻）

除此之外还有其他的一些芯片，如NXP的PCA9539A，是个GPIO扩展芯片，然后正反面都各有一个德州仪器的LVC244A，主板背面还有一个同样的winbond八脚芯片，但都不知道有啥用，也许是为了控制指示灯的？

本人能力有限，也没有专业的相机，图片都是用手机拍摄，一些地方还望各位老男人多多指导（？）
