手残来讨教-高温锡+小插孔，如何拆焊更换元件？

minghan0313 4天前 570

说的就是你，xbox360。

看了几个给360换电容的视频，也想自己换换看。

拆焊用的是T12+维修佬的低温锡，先加低温锡，再给点焊油，持续融锡同时背面扳动电容，虽然鼓捣了大半天但是成功取下了电容保住了焊盘。

困住我的是如何清理过孔里的参与焊锡。我目测的感觉是，高温锡留在了过孔中间，板子正面背面都加热不到？再堆一些低温锡，然后用吸锡器吸也吸不出来。

B站上的视频教程都是说应该换哪些电容，但是没有演示怎么换的，有大佬展示的工具就是936，也有up说他们在换的时候用的热风枪，也是吹了大半天。

想想N年前用十几块电烙铁焊接脉冲板和读取板的时候，遇到的问题同样是高温锡+小插孔，急的老猪一脑袋汗，最后排针就是连在单面上凑合做的，痛苦的回忆。

请焊接大佬们指导指导，感谢感谢。

上一篇：骁龙8 gen5是个什么东西
下一篇：这算好价吗？

最新回复 (16)

flying19880517 4天前

2 2楼

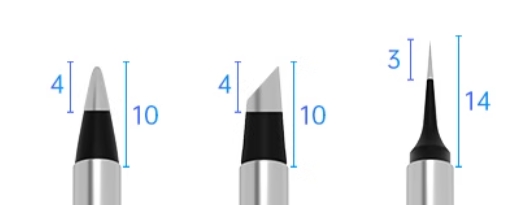

我技术不行，但是有装备来凑，小孔内的锡我是用1、3这种细尖的刀头，直接插孔里，并配合吸锡带
minghan0313 楼主 4天前

0 3楼

flying19880517 我技术不行，但是有装备来凑，小孔内的锡我是用1、3这种细尖的刀头，直接插孔里，并配合吸锡带
嗯嗯，我是当时买头儿的时候买家说小K刀头应用最广，就习惯用刀头了，看来还是术业有专攻啊。
motpo123 4天前

0 4楼

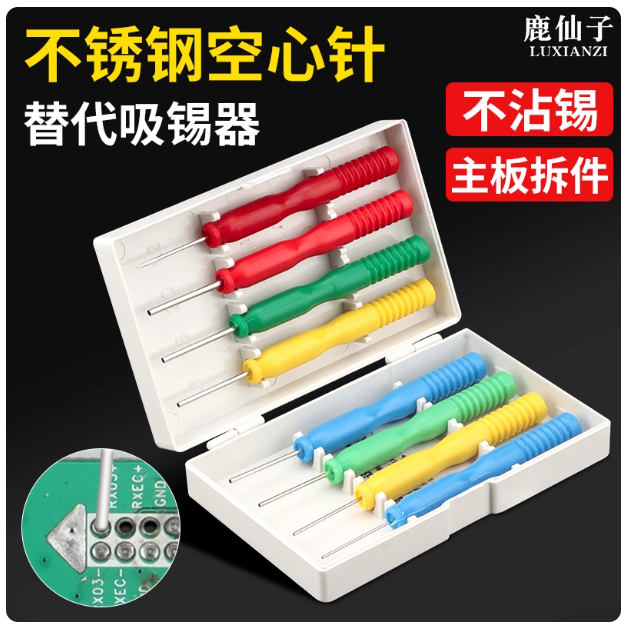

用空心针捅
virtualdub 4天前

1 5楼

因为这块主板大面积敷铜，散热巨快，T12的回温是不太够的，得上JBC245甚至是JBC470，就轻松了.
T12得一直杵在焊点上才能融锡，也是要非常小心时间过长把过孔中间的铜柱甚至焊盘给弄没了。孔中间的锡可以用通孔针戳，主要还是烙铁得回温快，温度到了一捅就好了。
我把手里4台厚机都给换了，主要是16V1500uF、6.3V820uF这两种规格的超低ESR固态电容，至今双90的厚机都活得好好的。当然，我是用的电辅热的真空泵电动吸锡器，十分轻松，焊孔里一次性吸得干干净净，😁
minghan0313 楼主 4天前

0 6楼

motpo123 用空心针捅
请问空心针是不是并没有特别细的？这个电容的孔挺小的。
minghan0313 楼主 4天前

0 7楼

virtualdub 因为这块主板大面积敷铜，散热巨快，T12的回温是不太够的，得上JBC245甚至是JBC470，就轻松了.T12得一直杵在焊点上才能融锡，也是要非常小心时间过长把过孔中间的铜柱甚至焊盘给弄没了。孔中间的 ...
专业，就是这个16V1500uF电容，手上这台9个电容爆浆了8个。

没换之前的现象是开机电源上的led由黄变绿再变红，感觉像是短路保护一样。

换完之后开机绿灯一会变3红，电源led绿灯变成黄灯。测着有两个电容的测点是短路状态，还得进一步排查。
motpo123 4天前

0 8楼

minghan0313 请问空心针是不是并没有特别细的？这个电容的孔挺小的。
小到一定程度，你直接用牙签得了
stevec 4天前

0 9楼

直接上新锡，然后吸锡器吸出来。
th123 4天前

0 10楼

电热吸锡器多怼下
另我双65三红换了十几个电容也没用，还是去买了个二手机，倒也不贵
virtualdub 4天前

0 11楼

minghan0313 virtualdub 因为这块主板大面积敷铜，散热巨快，T12的回温是不太够的，得上JBC245甚至是JBC470，就轻松了.T12得一直杵在焊点上才能融锡，也是 ...
我之前有台老机器也是爆浆了两个，开路状态，但是机器还能完全正常工作。你的爆浆太多，供电就不行了。
最老的Xenon厚机供电是完整的CPU三相GPU两相，后面Zephyr、Falcon、Jasper供电就开始逐步空焊缩水了。
主要是你的烙铁温度要够，或者用热风枪辅热，拆起来才轻松，这样速战速决避免长时间接触焊盘。尖头的烙铁头因为接触面积太小，很难融化焊点的锡，刀头是比较通用的。通孔针一般有一套各种大小，选择较细的直径，注意保护焊孔中间的过孔铜柱。另外你这个维修佬的锡建议不要用...我很久以前买过一次，浸润性很差。
minghan0313 楼主 4天前

0 12楼

motpo123 用空心针捅

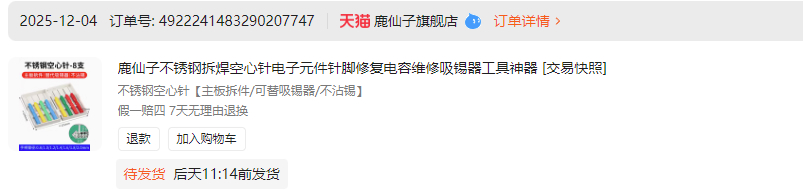

买了，差生最爱买工具。
minghan0313 楼主 4天前

0 13楼

virtualdub minghan0313 virtualdub 因为这块主板大面积敷铜，散热巨快，T12的回温是不太够的，得上JBC245甚至 ...
那么大佬低温锡推荐用哪家？我去备一些。
virtualdub 4天前

0 14楼

minghan0313 那么大佬低温锡推荐用哪家？我去备一些。
白猴、云锡、阿尔法之类的。主要是网上假货太多了，要仔细分辨。还有我用过友邦的焊锡，也挺不错。
minghan0313 楼主 4天前

0 15楼

virtualdub 白猴、云锡、阿尔法之类的。主要是网上假货太多了，要仔细分辨。还有我用过友邦的焊锡，也挺不错。

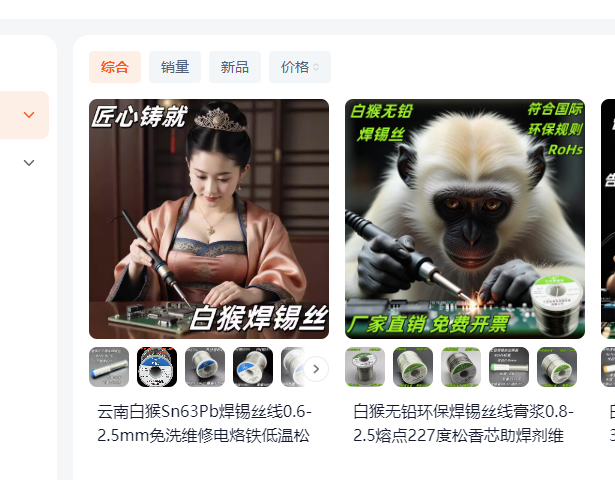

噗，白猴这个淘宝店图片这么抽象，应该是真的吧哈哈。
minghan0313 楼主 4天前

0 16楼

virtualdub minghan0313 virtualdub 因为这块主板大面积敷铜，散热巨快，T12的回温是不太够的，得上JBC245甚至 ...
以前没搜过，中午网上搜了搜，黑维修佬焊锡虚标的好多。。

看了看测评，下单一个叫牛利品牌尝尝咸淡，然后试试友邦。
a9115 4天前

0 17楼

同意用空心针，感觉用来通孔比吸锡器好用。
