前提是你要运行MiSTer-CRT-Wallpapers脚本。
1. 背景
显示器：JVC TM-H150CG（15kHz CRT 监视器，支持 NTSC/PAL，RGBS 输入）

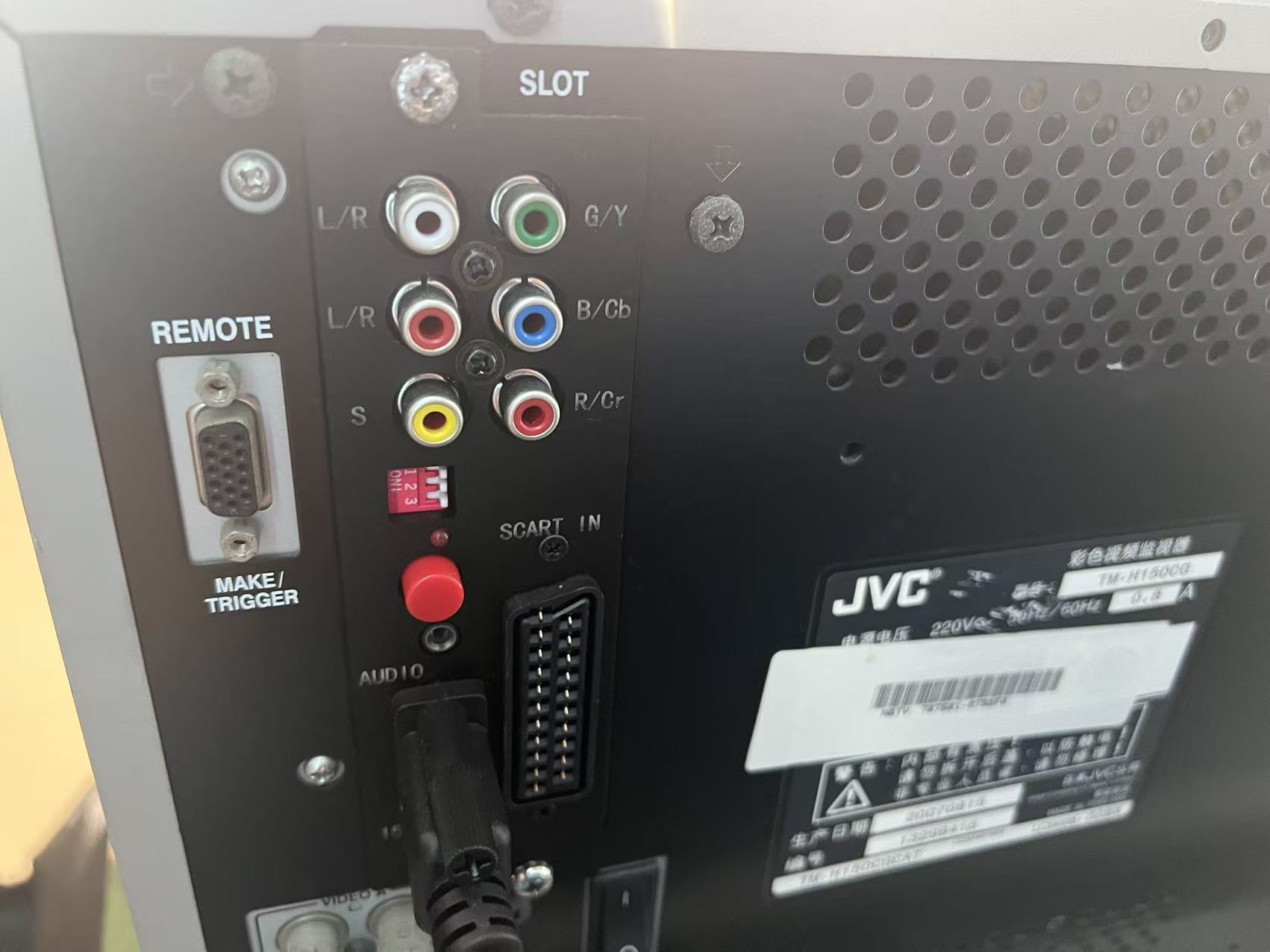

输出方式：MiSTer I/O 板 VGA → JVC咸鱼定制IO板
需求：
默认的
video_mode会显示成 1280×720，而不是我想要的 384×224。菜单/壁纸不居中，左边留有黑边。
希望得到类似街机板的 384×224@60Hz（CPS1/CPS2 常见分辨率）。
2. 初始尝试
根据 MiSTer 文档，video_mode 的格式是：
video_mode=hact,hfp,hs,hbp,vact,vfp,vs,vbp,fpix
hact / vact：有效显示区域（像素/行）
hfp / hbp / vfp / vbp：前沿消隐、后沿消隐
hs / vs：同步脉冲宽度
fpix：像素时钟频率，单位 KHz
我一开始用标准的 BT.601 定时（13.5 MHz 像素时钟），写成类似：
video_mode=720,16,62,60,240,4,3,15,13500
结果虽然能出图，但分辨率依旧是 640×240，并且菜单不居中，画面偏移奇怪，并不是 384×224。
3. 正确的突破口
后来参考了街机的时序，尝试降低像素时钟。
当我使用以下参数时，终于得到了 真实的 384×224 输出：
video_mode=384,31,25,71,224,12,3,23,8040
像素时钟 8.04 MHz
行总长度 = 384+31+25+71 = 511
行频 = 8040 kHz ÷ 511 ≈ 15.734 kHz ✅
帧总高度 = 224+12+3+23 = 262
垂直刷新率 = 15.734 kHz ÷ 262 ≈ 60 Hz ✅
4. 居中问题与解决
刚开始画面还是偏右，左边有黑边。
原因是 前沿/后沿消隐 (hfp/hbp, vfp/vbp) 的比例没调好。
调整方法：
水平居中：改变 hfp/hbp，保持总和不变。
例如：
偏右 → 增加 hfp，减少 hbp
偏左 → 增加 hbp，减少 hfp
垂直居中：改变 vfp/vbp，保持总和不变。
偏下 → 增加 vbp，减少 vfp
偏上 → 增加 vfp，减少 vbp
我的微调结果
基础：
video_mode=384,31,25,71,224,12,3,23,8040
偏右 → 向左移：
video_mode=384,23,25,79,224,12,3,23,8040
偏下 → 向上移：
video_mode=384,31,25,71,224,14,3,21,8040
最终我用的参数
[menu] vga_scaler=1 fb_terminal=1 video_mode=384,38,25,64,224,11,3,24,8040
以上这段添加在TF卡根目录MiSTer.ini文件的末尾，代表这个参数只在菜单界面下生效。
5. 总结
关键点：要得到 384×224，必须降低像素时钟到 8.04 MHz，而不是沿用 13.5 MHz。
微调秘诀：保持水平总长 511，垂直总高 262 不变，只改 hfp/hbp、vfp/vbp 进行平移。
适用性：这种方法不仅适用于 JVC TM-H150CG，也适合大多数 15kHz CRT（街机显示器、PVM/BVM 等）。
最终我在 MiSTer 上得到了标准街机分辨率的输出，壁纸和菜单都完美贴合，效果非常棒。
📌 如果你也在折腾 MiSTer CRT 输出，可以直接用我的参数起步，然后再根据自己显示器的偏移情况，微调 porch 数值就行。
