sfc初期版(非独立声卡gpm 02型)rgb输出改造效果展示

二级用户 lm999 1天前 369

按照GitHub - ThunderTechnologies/SNEdge: An open source edge sharpener for the SNES这个开源项目打板改造的。

安装方法(机翻):

完整的 RGB 旁路安装

如果从sidecar安装开始,请打开JP1、JP2和JP3。否则,请让它们保持打开状态。(请注意,PAL 系统安装有点不同,我有这方面的信息,最终会添加它)。

在 C90、C91、C92、C93 和 C94 的顶部焊接一个 10uF 的盖子。(对于 PAL 系统,它是 C91、C92、C93、C94 和 C95)。

将 SNEdge 安装在方便的地方(您希望 RGB 输入尽可能靠近 Q3、Q5 和 Q7)。确保 FFC 连接器指向 SNES 的多路输出。

删除 Q3、Q5 和 Q7。如果您只关心 RGB 工作,请删除 R8、R9、R13、R14、R18 和 R19。如果您还关心复合视频和 S-Video,请同时删除 C6、C7 和 C8。

Q3 是红色,Q5 是绿色,Q7 是蓝色。查看上面的 SOT-23 引脚排列,每个引脚 3 均已接地。每个引脚的引脚 1 是将焊接到 SNEdge 的 R、G 和 B 信号。

从 Q3 到 R_IN 和 GND 的焊料引线。

从 Q5 到 G_IN 和 GND 的焊料引线。

从 Q7 到 B_IN 和 GND 的焊料引线。

注意: 每根地线都很重要,不要跳过这一点。

SNEdge需要将视频输出到SNES上的U7(S-ENC),才能进行复合视频和S视频。

SNEdge R_E、G_E 和 B_E 输出分别连接到 U7 的引脚 20、21、22。(如果你愿意,你可以忽略这些旁边的 GND 引脚。如果您愿意,请将其连接到 U2 的引脚 7。

将多输出 QSB 焊接到 SNES 底部,即多输出引脚所在的位置。如果您正在查看 SNES 板的底部,则 QSB 上的“TOP”标签需要面向您,FFC 连接器指向 SNEdge。

SNEdge 需要 5V。将 5V 焊接到 +,将 5V 焊接到 -

将 FFC 电缆连接到 SNEdge 和 QSB。FFC 的触点朝下,蓝色卡舌朝上。

恭喜!您已完成完整的 RGB 旁路安装。享受一些清脆的 RGB。

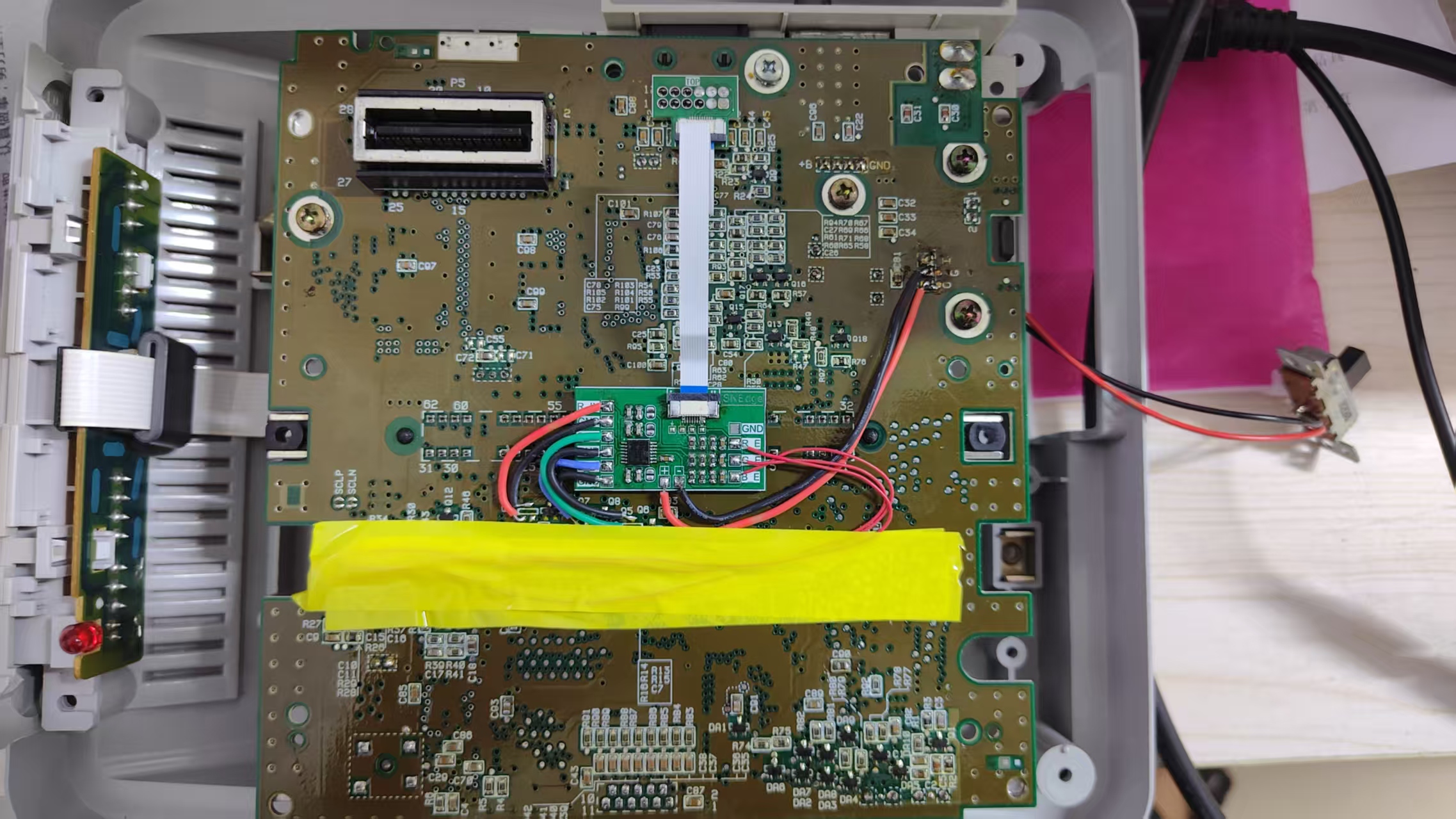

jlc打板,找朋友给飞的线。。。。


下面是ff6菜单界面对比用usb采集卡的截图:

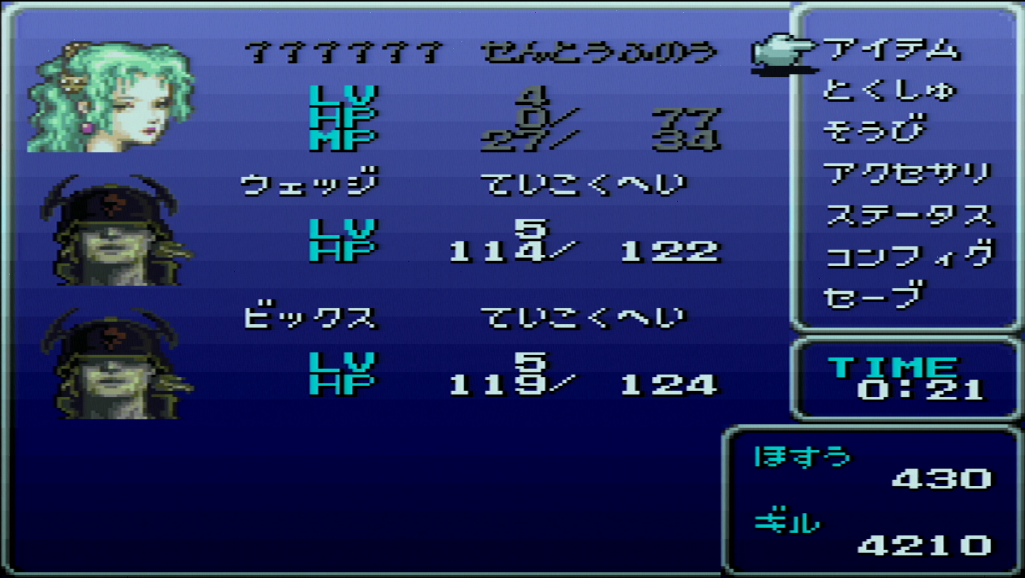

改造前

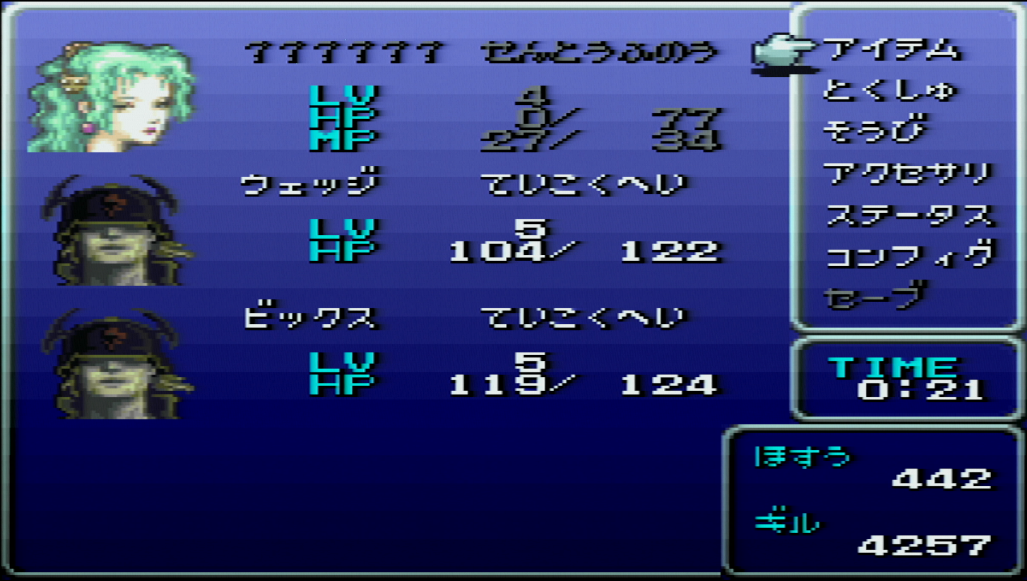

改造后


改完后重影减轻了80-90% 跟飞线的长度有关系,刚开始rgb三根线长了有很强的干扰改短后效果好不少,但是重影没有完全消失。效果不如1chip,对比1chip的价格,打板跟元器件也就一包烟钱还是比较有优势的,自己或有朋友有能力改的话还是比较合适的。目前还不知道改完有什么副作用。以后考虑买个esp32 改个内置蓝牙。。就可以接xbox蓝牙手柄了。。


上一篇:ps1老型号直读,rhp检测问题解决(24楼)
下一篇:PS2诡异问题有人能给个点子吗?已经折腾三天无果。
最新回复 (3)
  • 六级用户 Linux_YL 1天前
    0 2
    厉害膜拜大佬!
  • 三级用户 gundam_srx 1天前
    0 3
    膜拜技术大佬!
  • 二级用户 lm999 1天前
    0 4
    我是小白,焊接和飞线都是找朋友搞得
