开源模块，snedge，一个新的sfc RGB 旁路模块试用所有非1chip机型，效果比之前一堆容阻二极管的好。使用的THS7376 \7374。

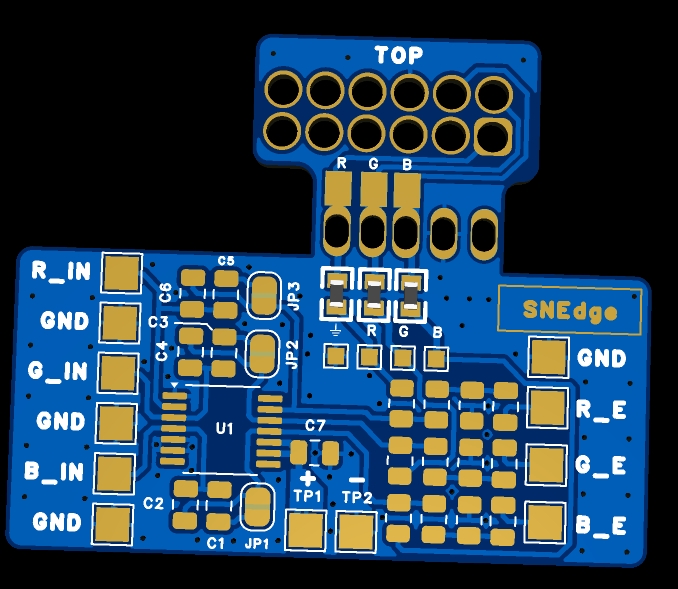

原版做了两个pcb通过fpc链接，其实没必要，反正怎么都要飞线，我直接把12孔尾板和放大板合二为一，省去两个fpc座子。方便安装。

左边6个焊盘对应SFC的原始rgb信号，对应的要删去原电路中的3个三极管，直接截取原机PPU出来的RGB信号，越过S-ENC这个芯片。

因为截取了rgb信号，S端子会失效，需要将RGB重新连接至S-ENC的20、21、22脚。

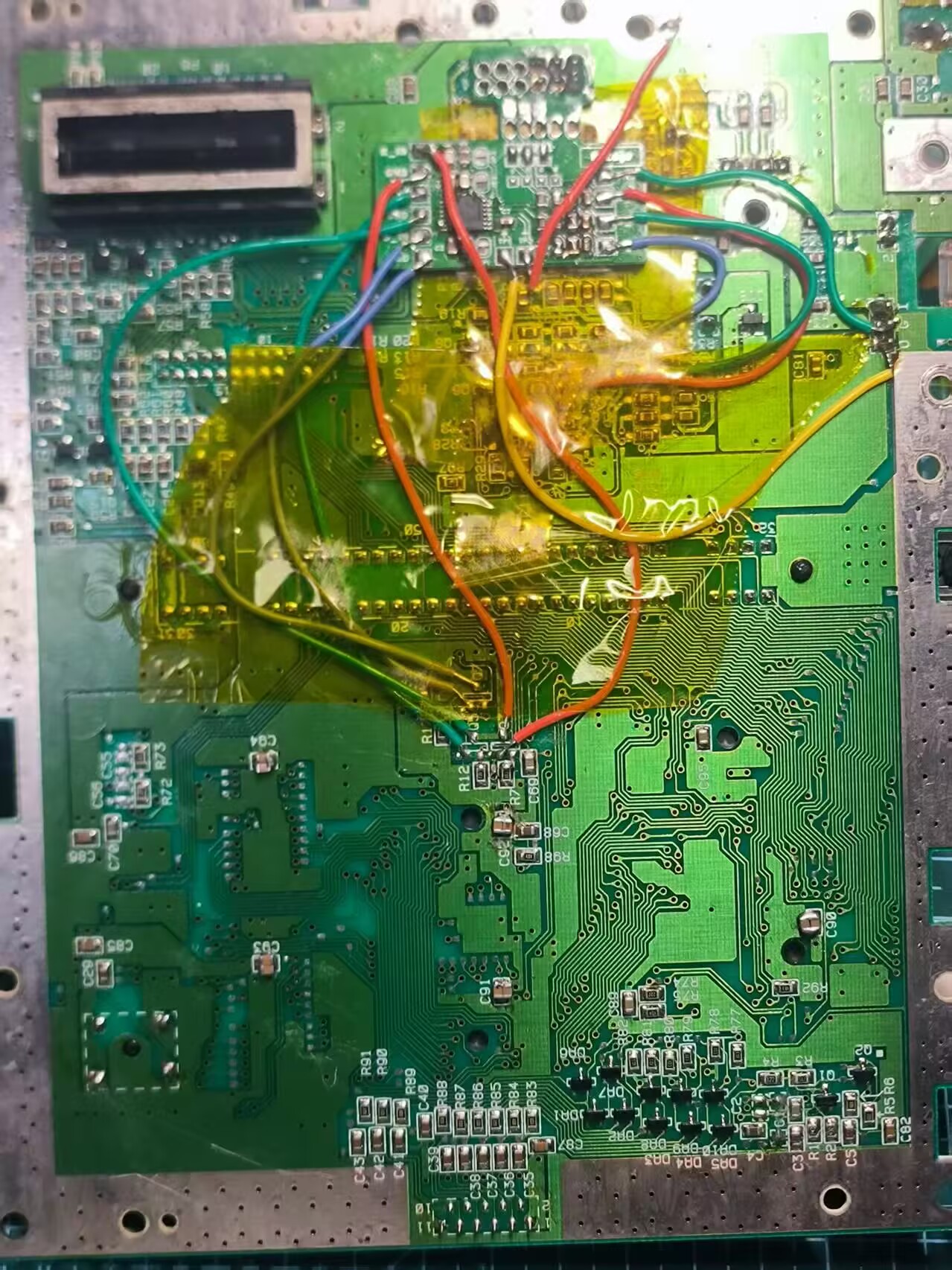

如下图所示。

效果图不放了，手机屏摄一塌糊涂。

改完最直接的效果是rgbs线里不用放电容也不会过曝，画面锐利度提高，文字贴图狗牙减少。

在普通显示设备上可以达到1chip画质的9成。（大概）

需要此模块生产资料的留下邮箱，安装教程和BOM在github搜SNEDGE可以找到。
