前几天的进水n3dsll换背光休整流水贴。(多图杀猫)

五级用户 72hour 19小时前 447

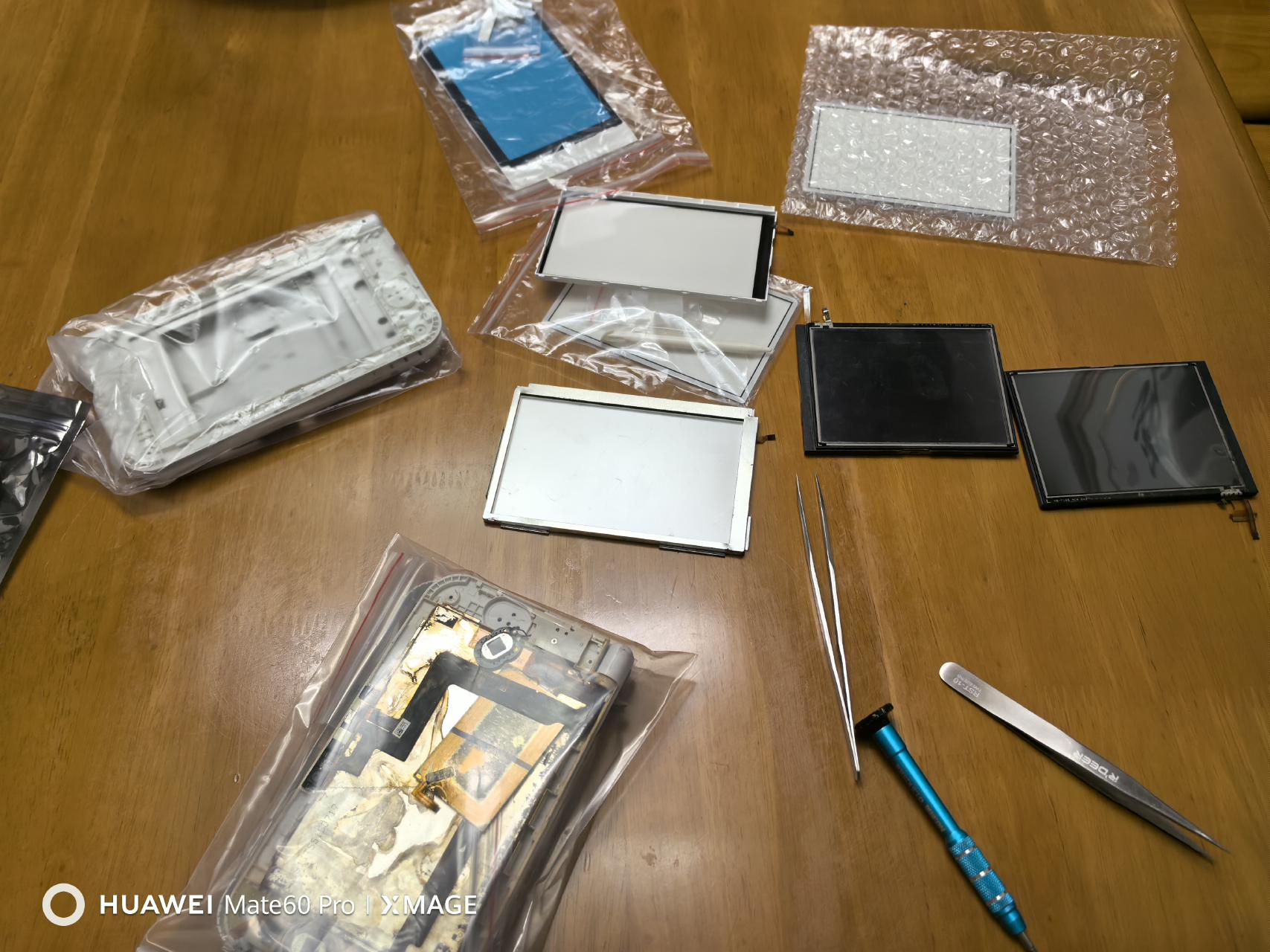

配件到齐,准备开整,下屏已经在前几天就换了背光休整好了,铁框打磨电镀镍。期间怕出问题还买了块下屏备用。拆机视频哔哩哔哩上学习来的。

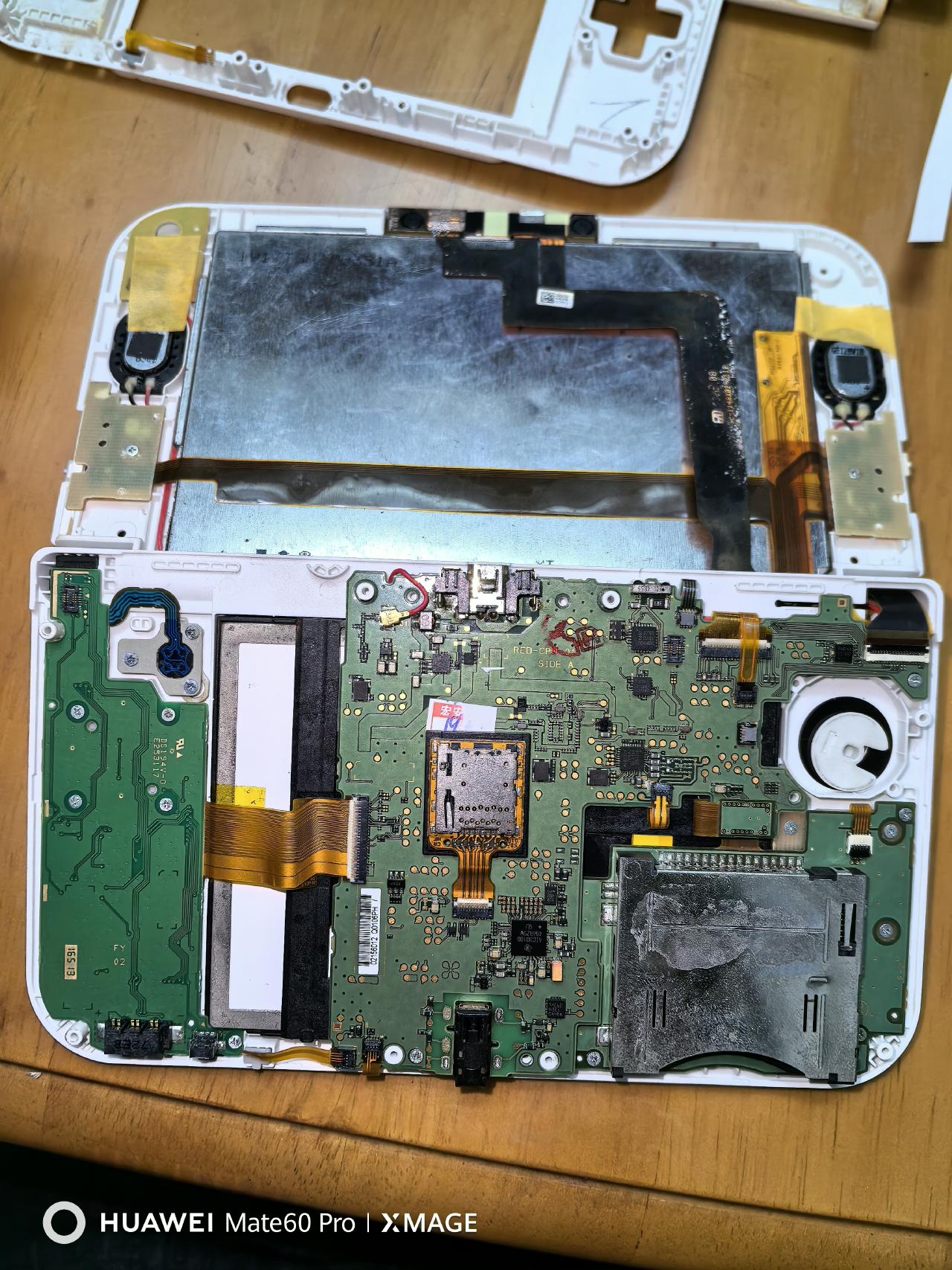

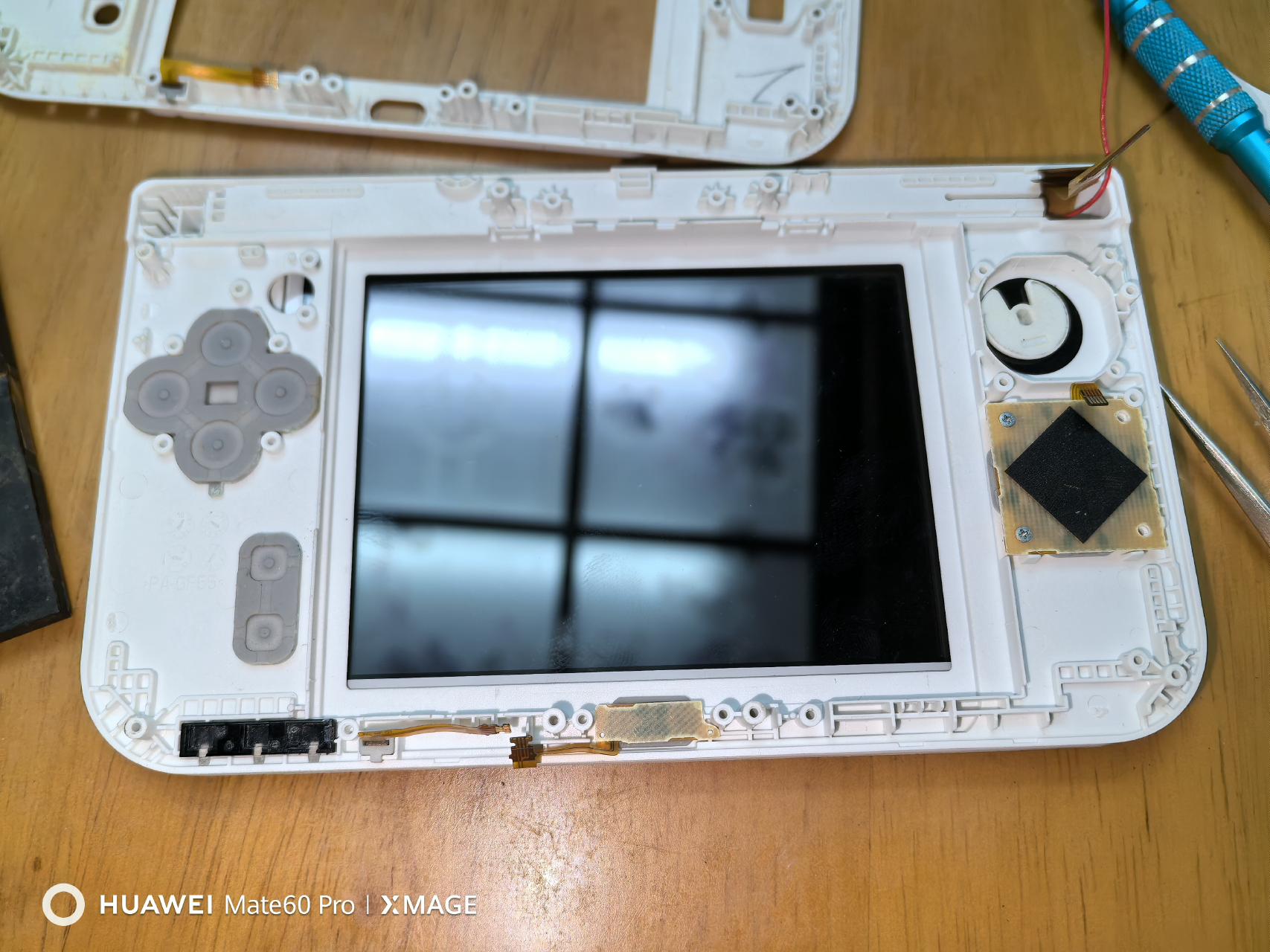

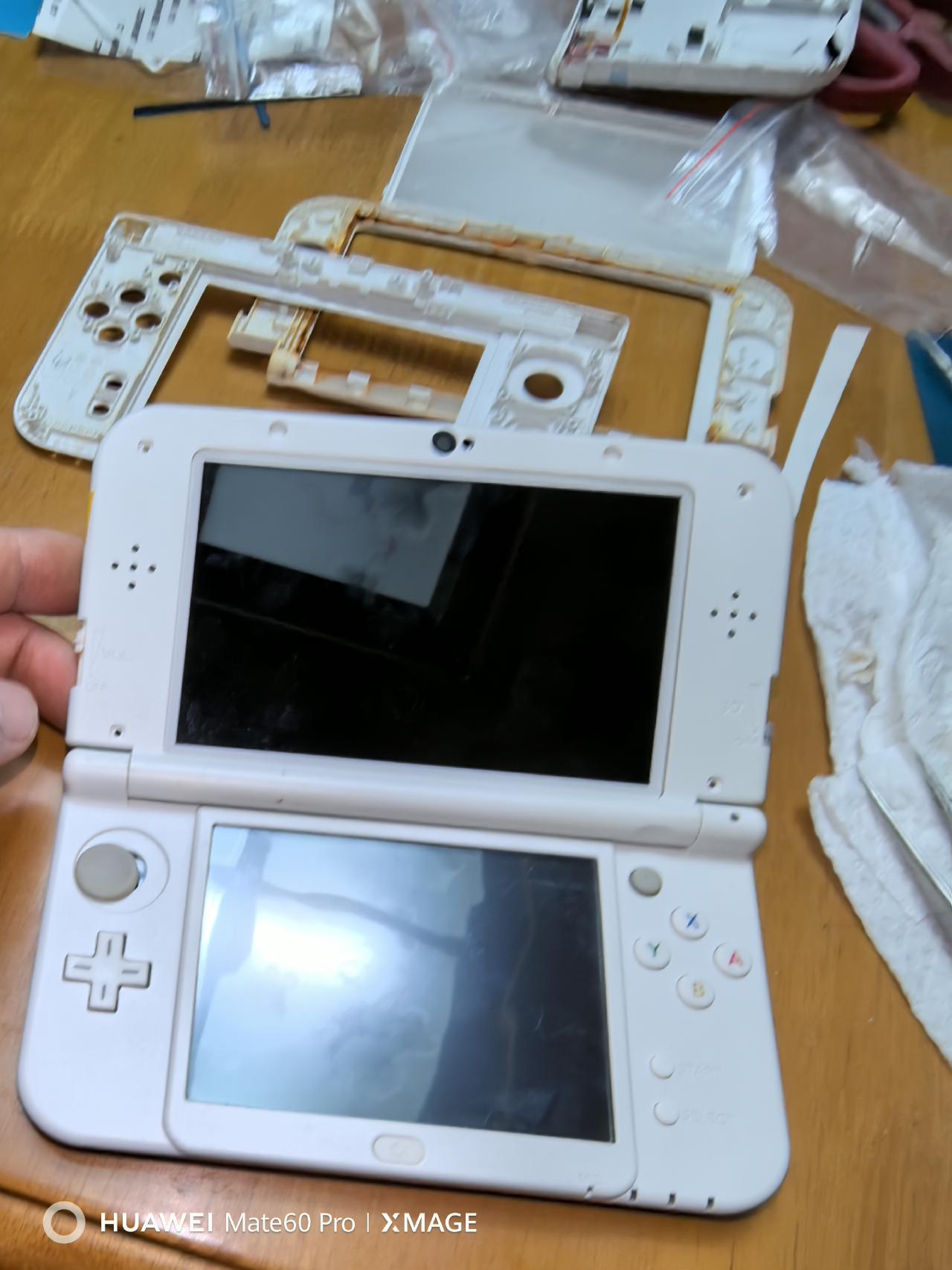

拆机

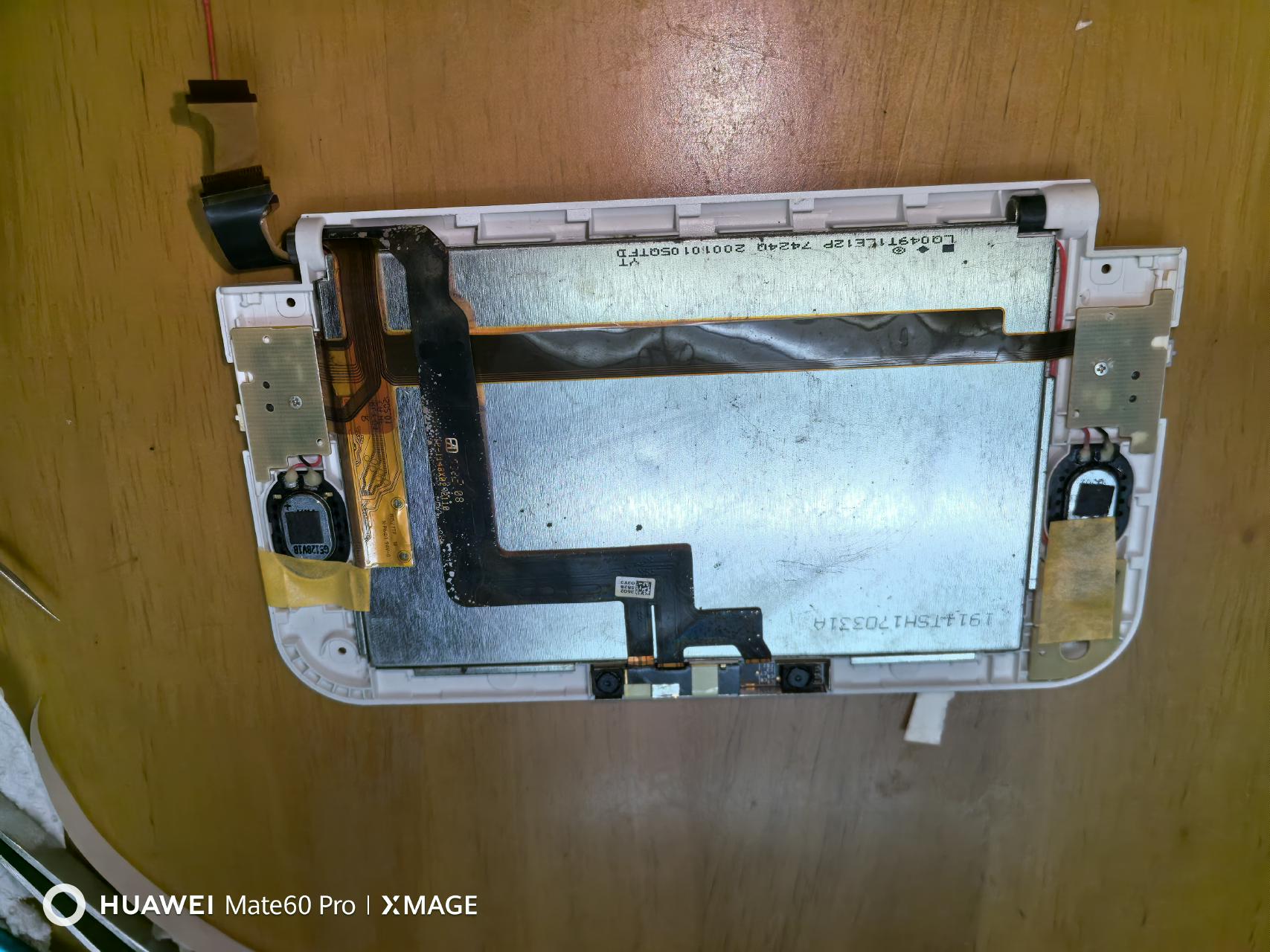

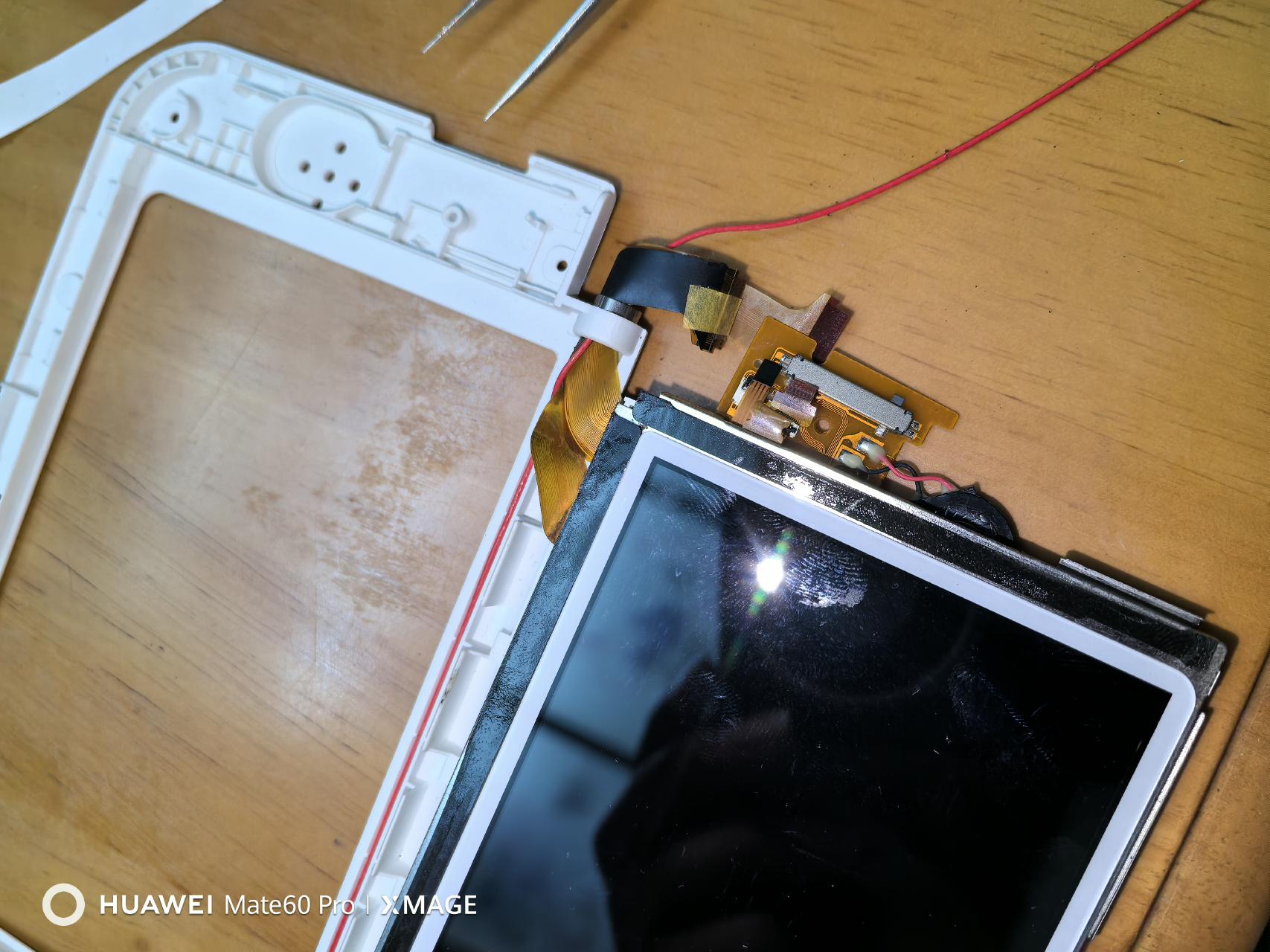

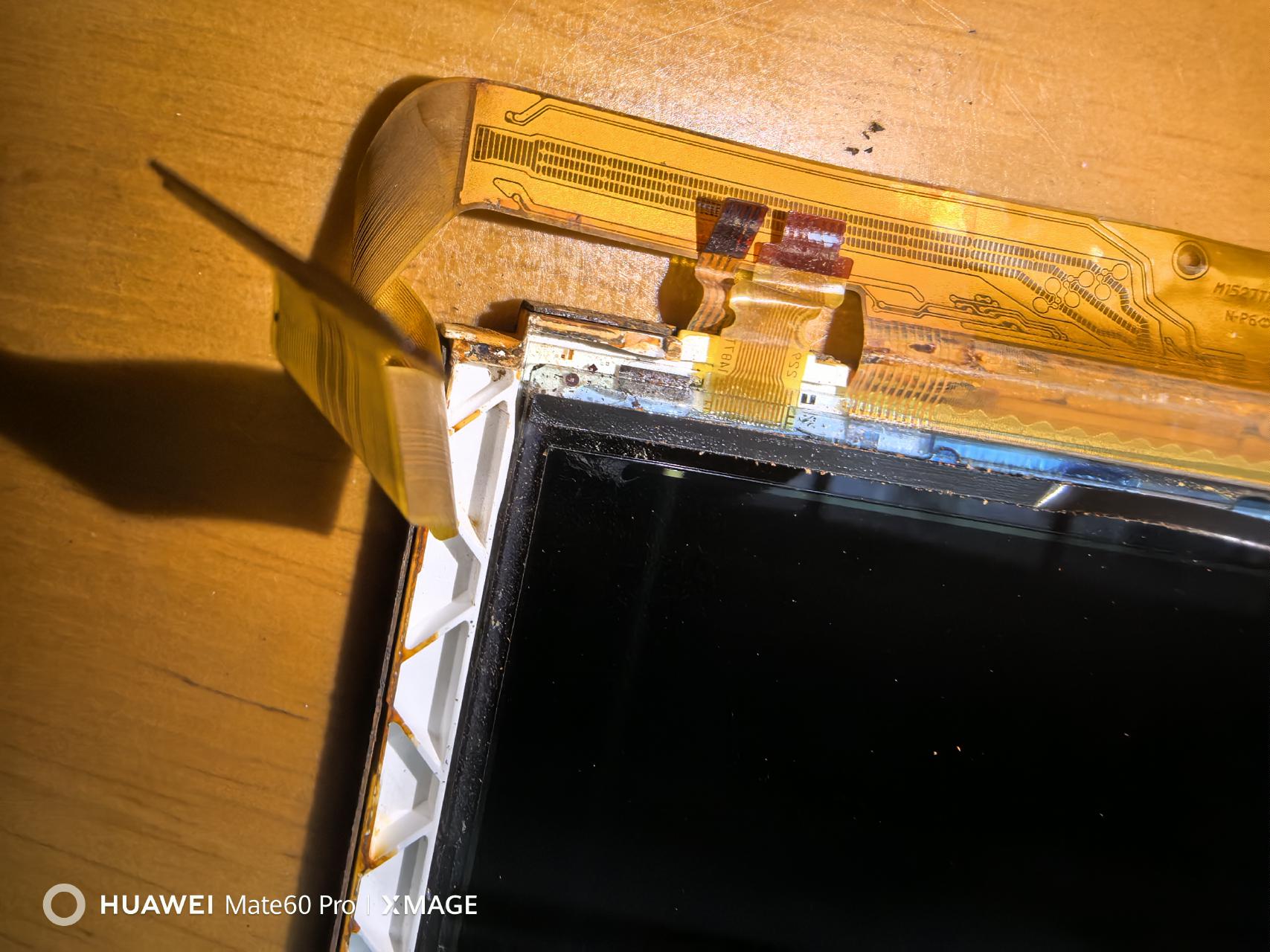

拆屏线






拆铁框

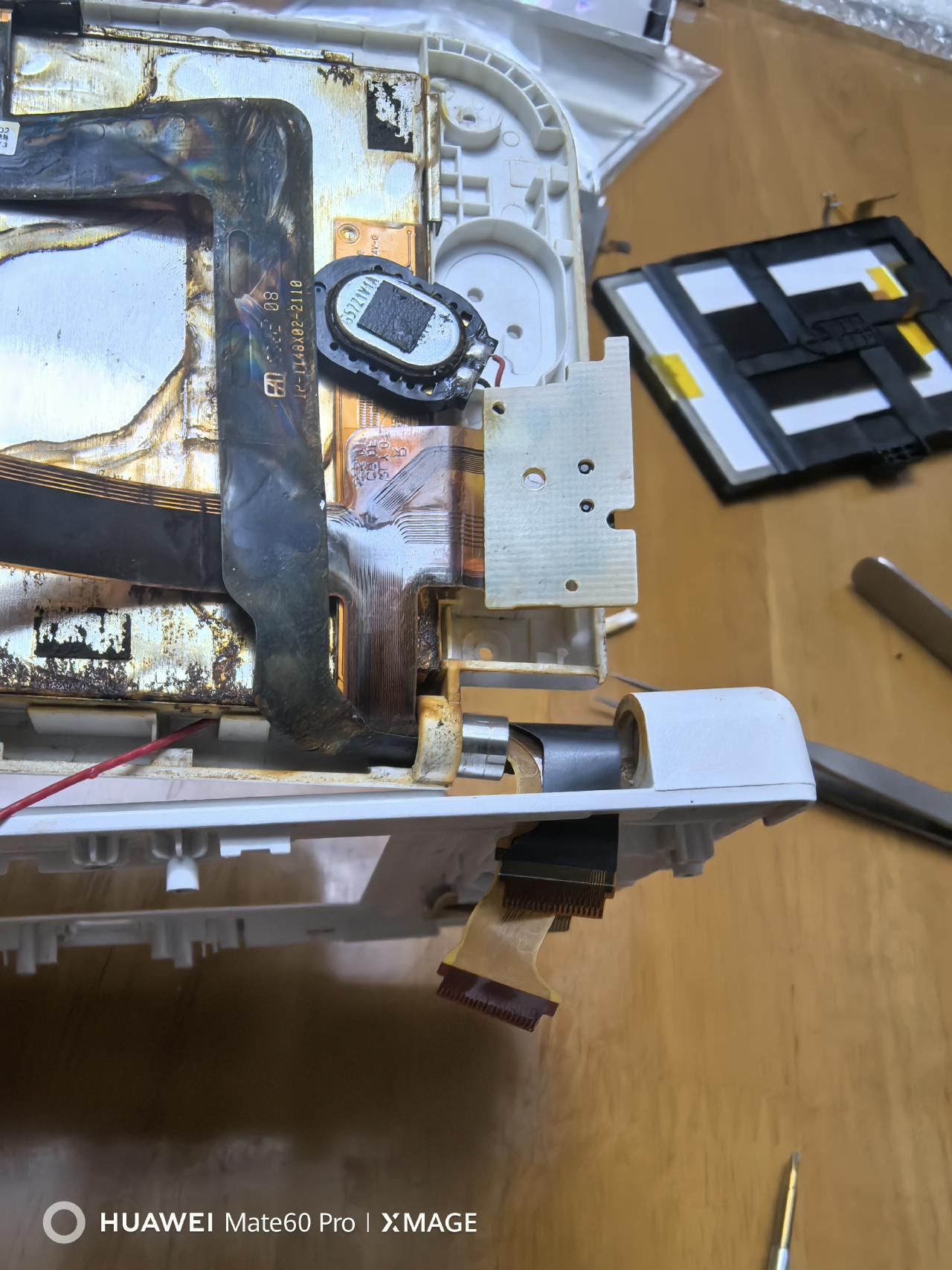

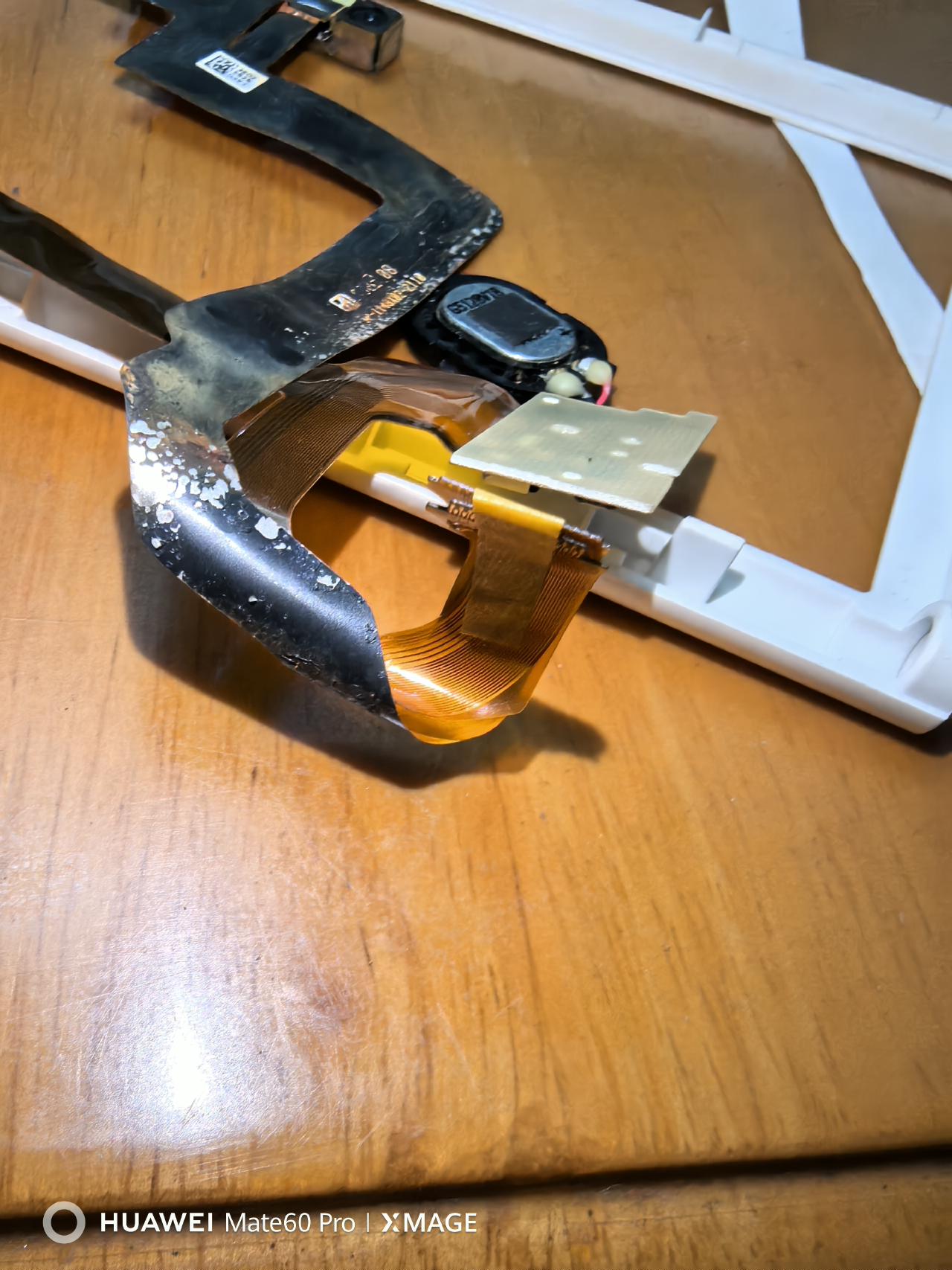

观察屏线还完好小心保护

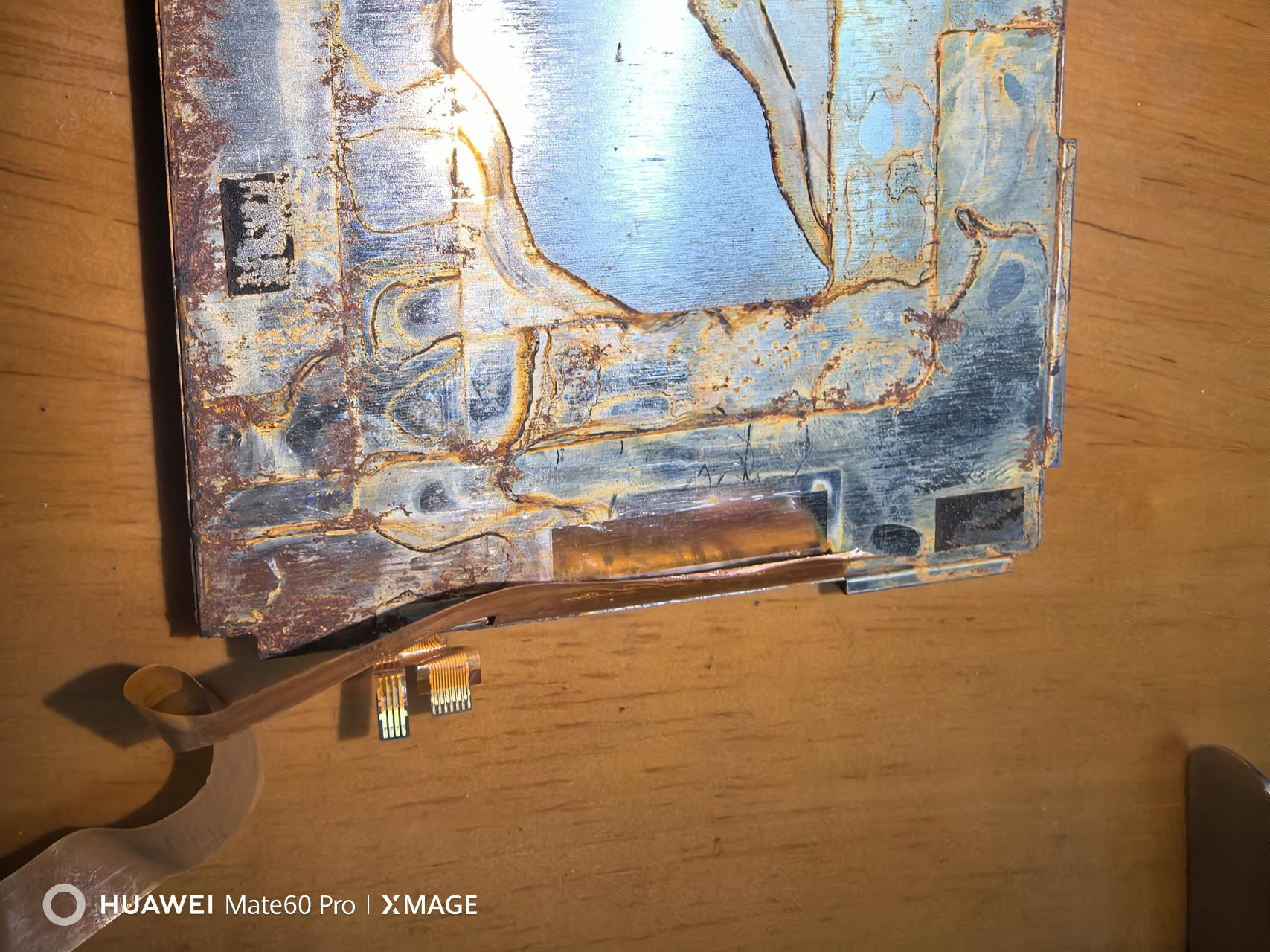

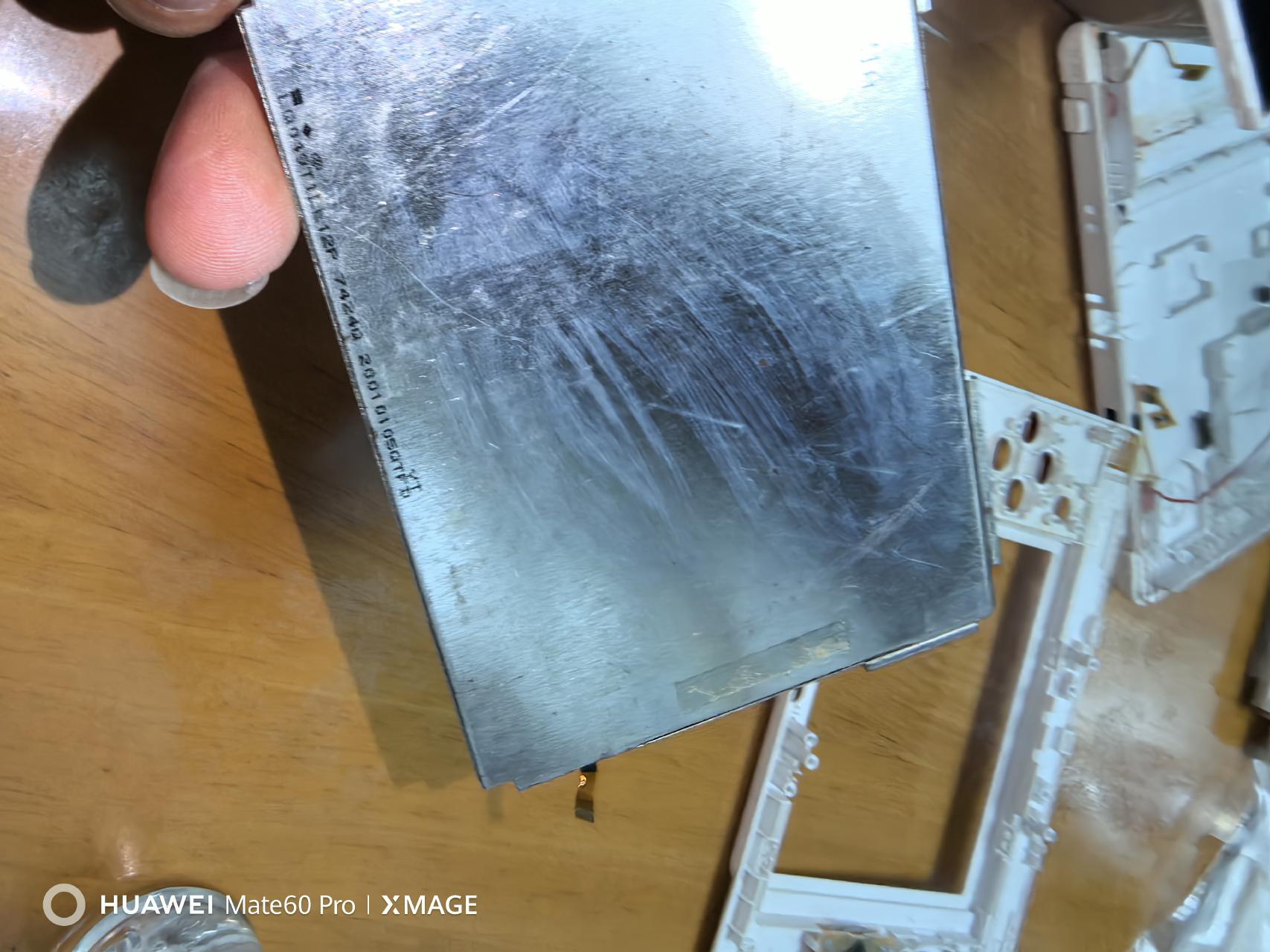

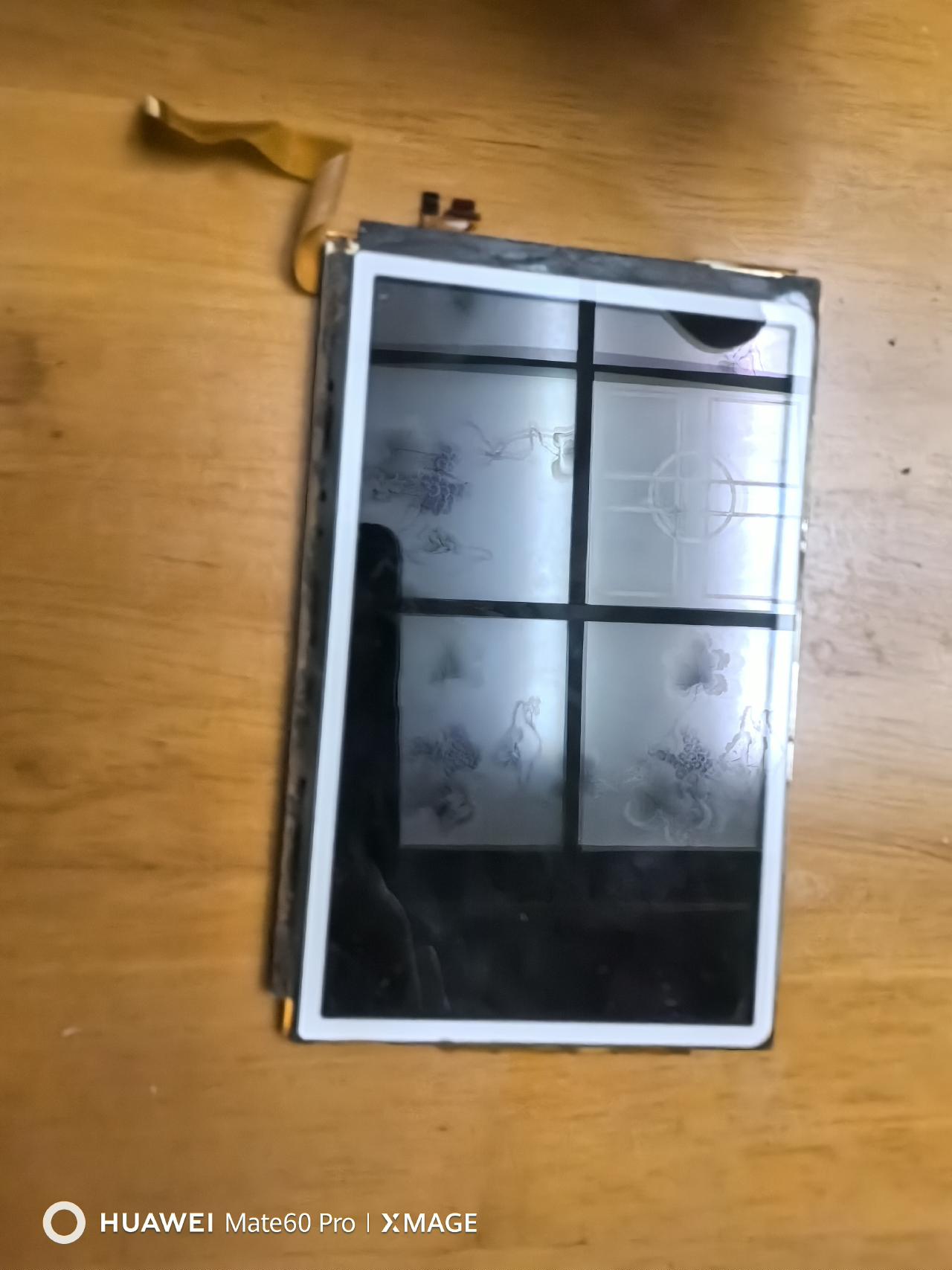

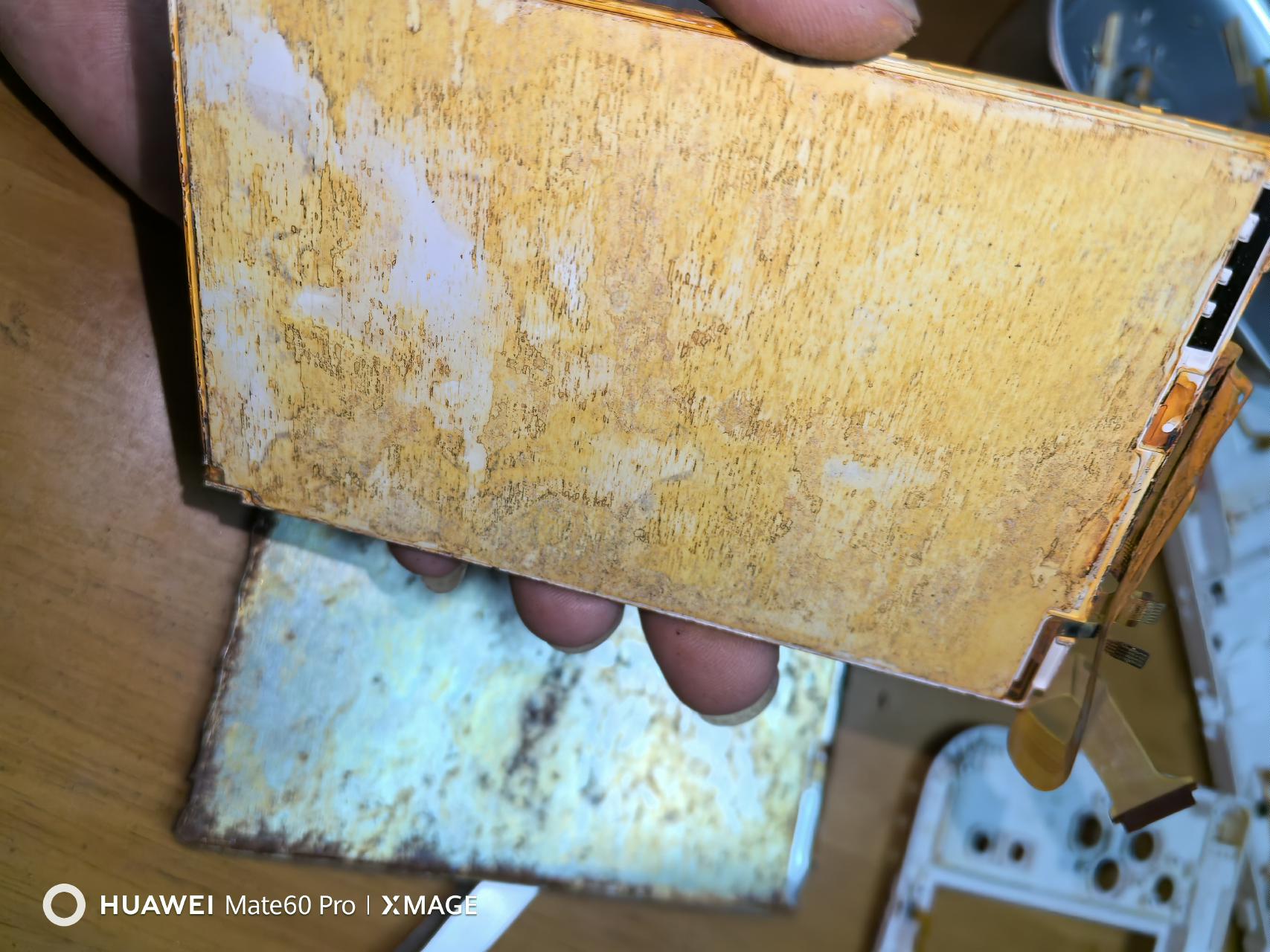

背面铁板卸下

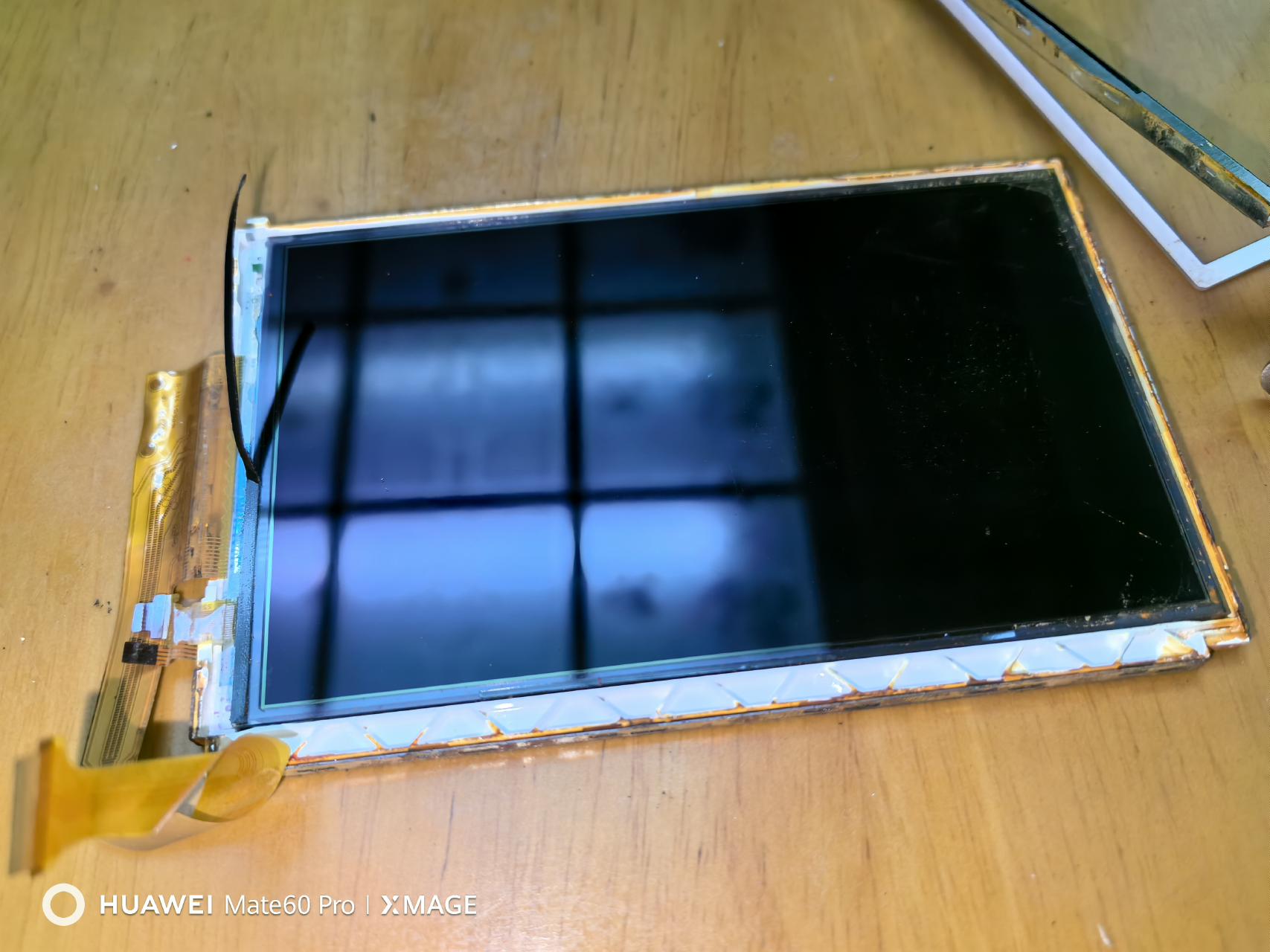

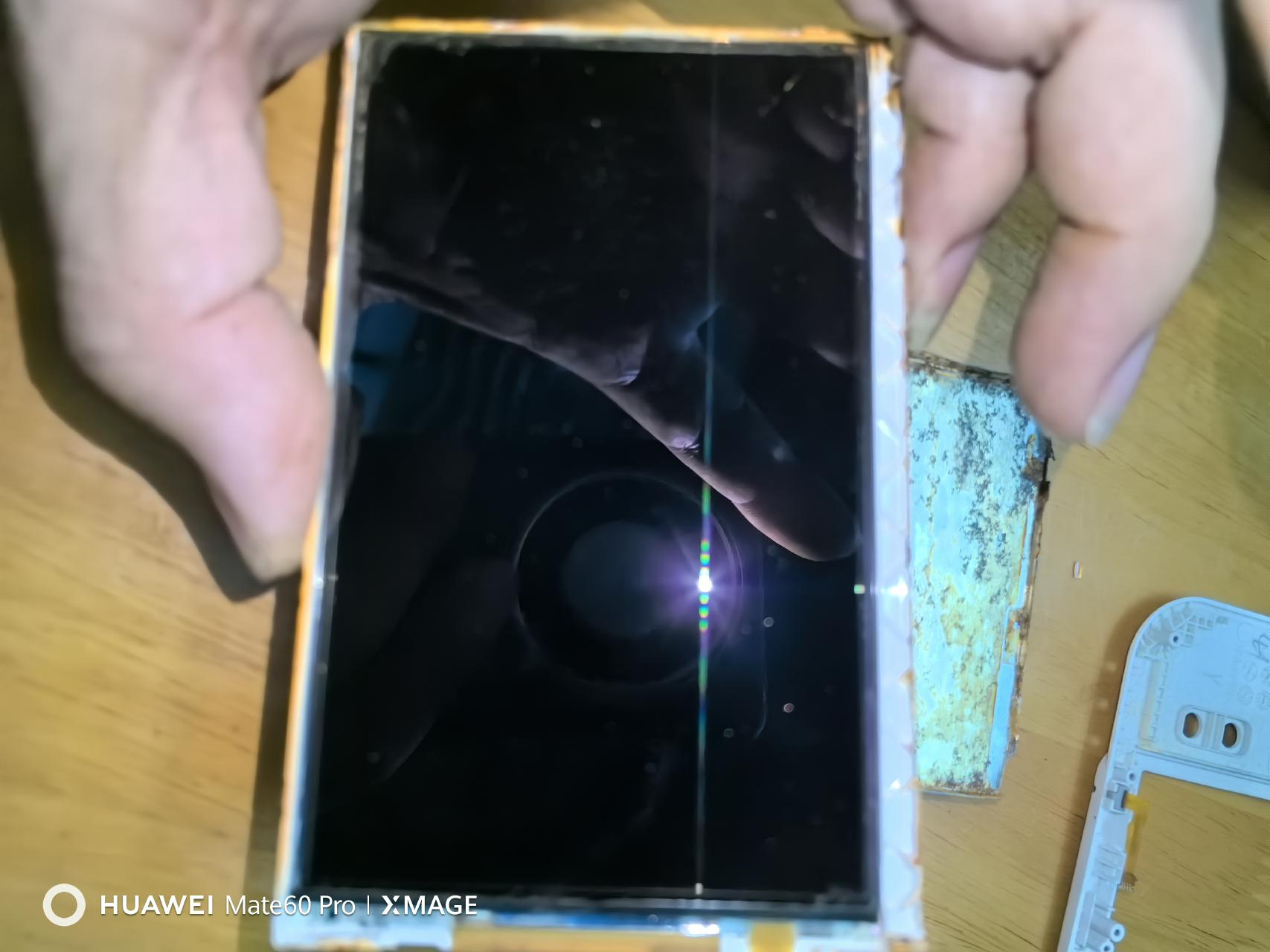

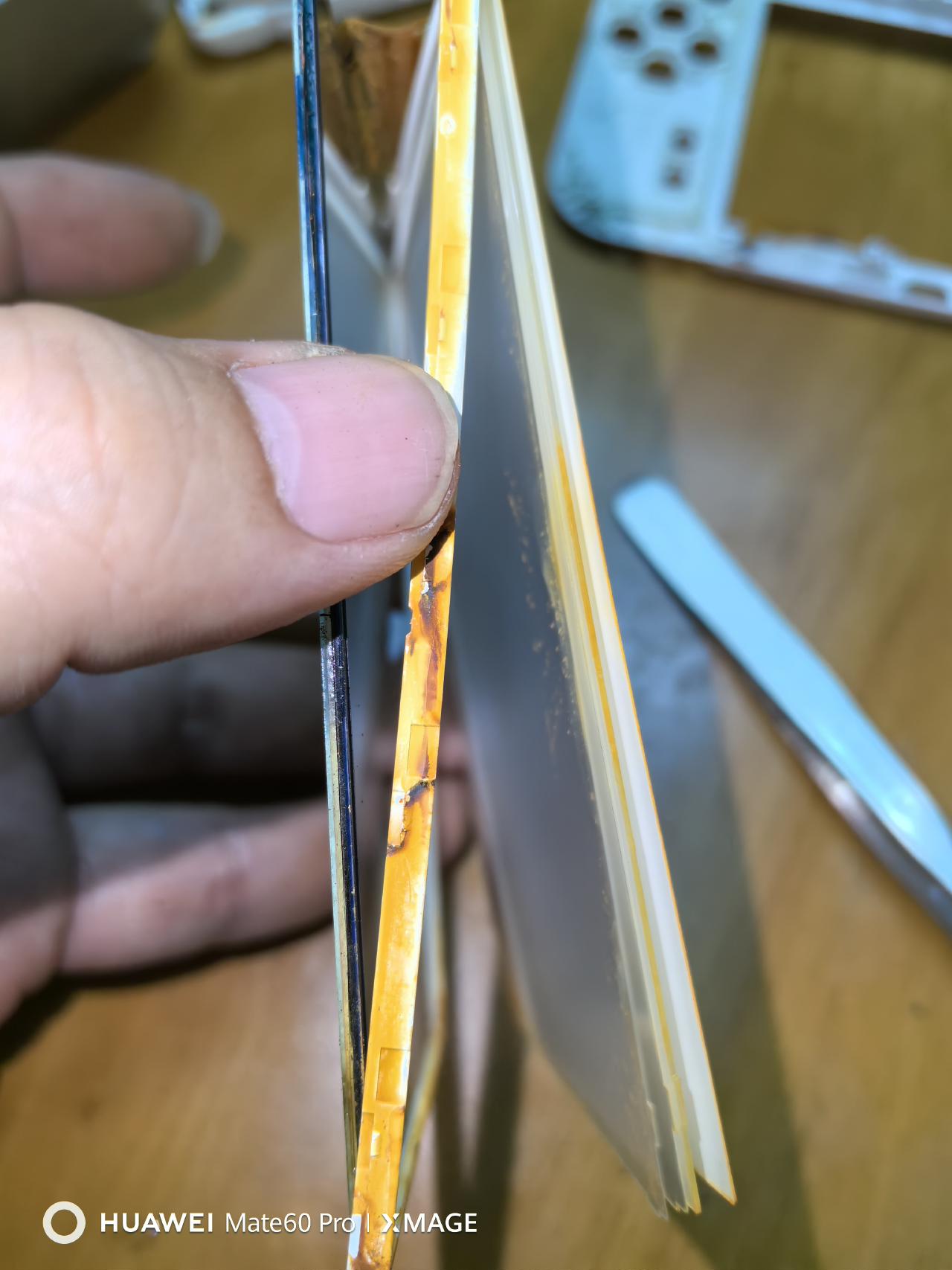

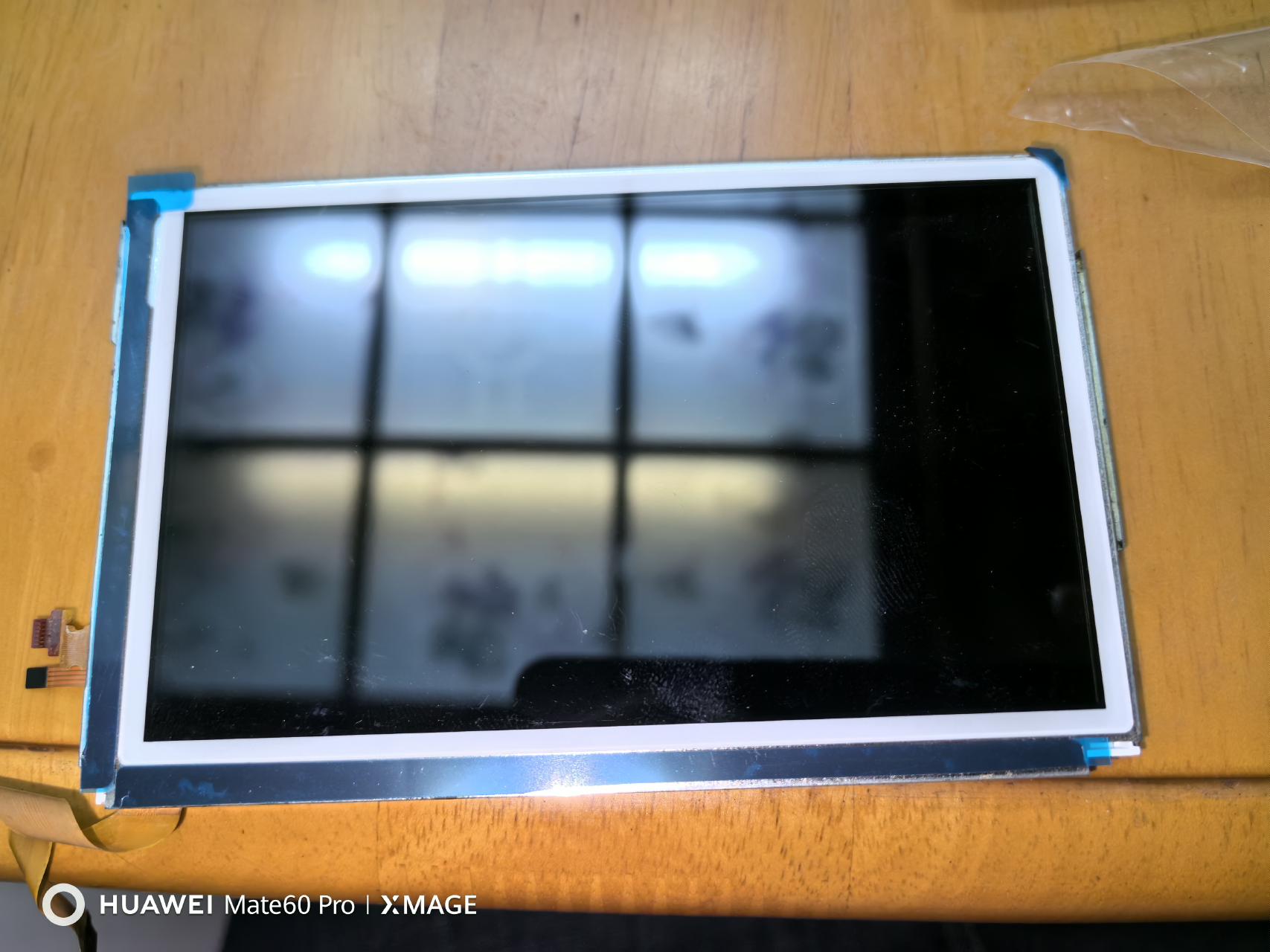

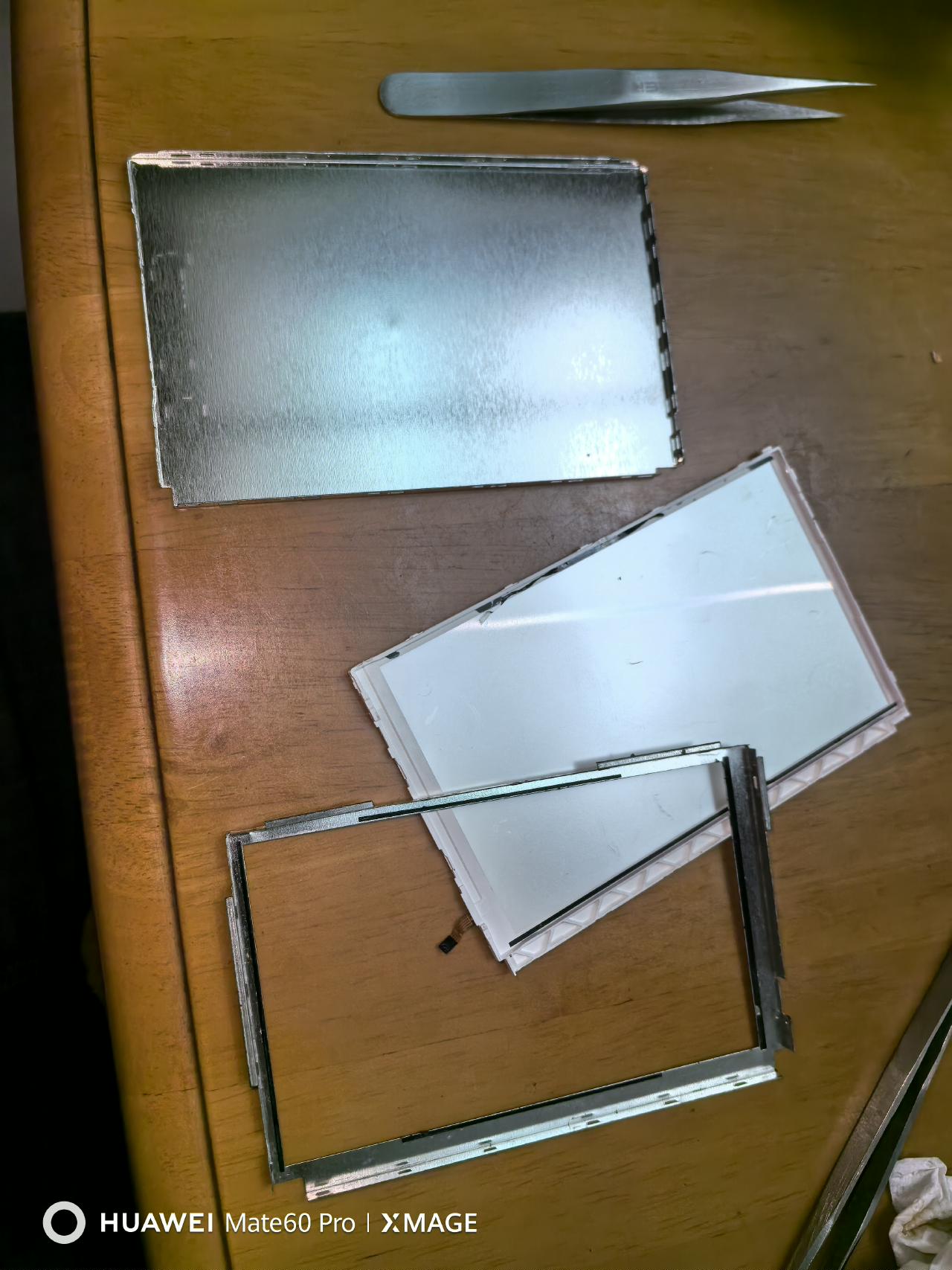

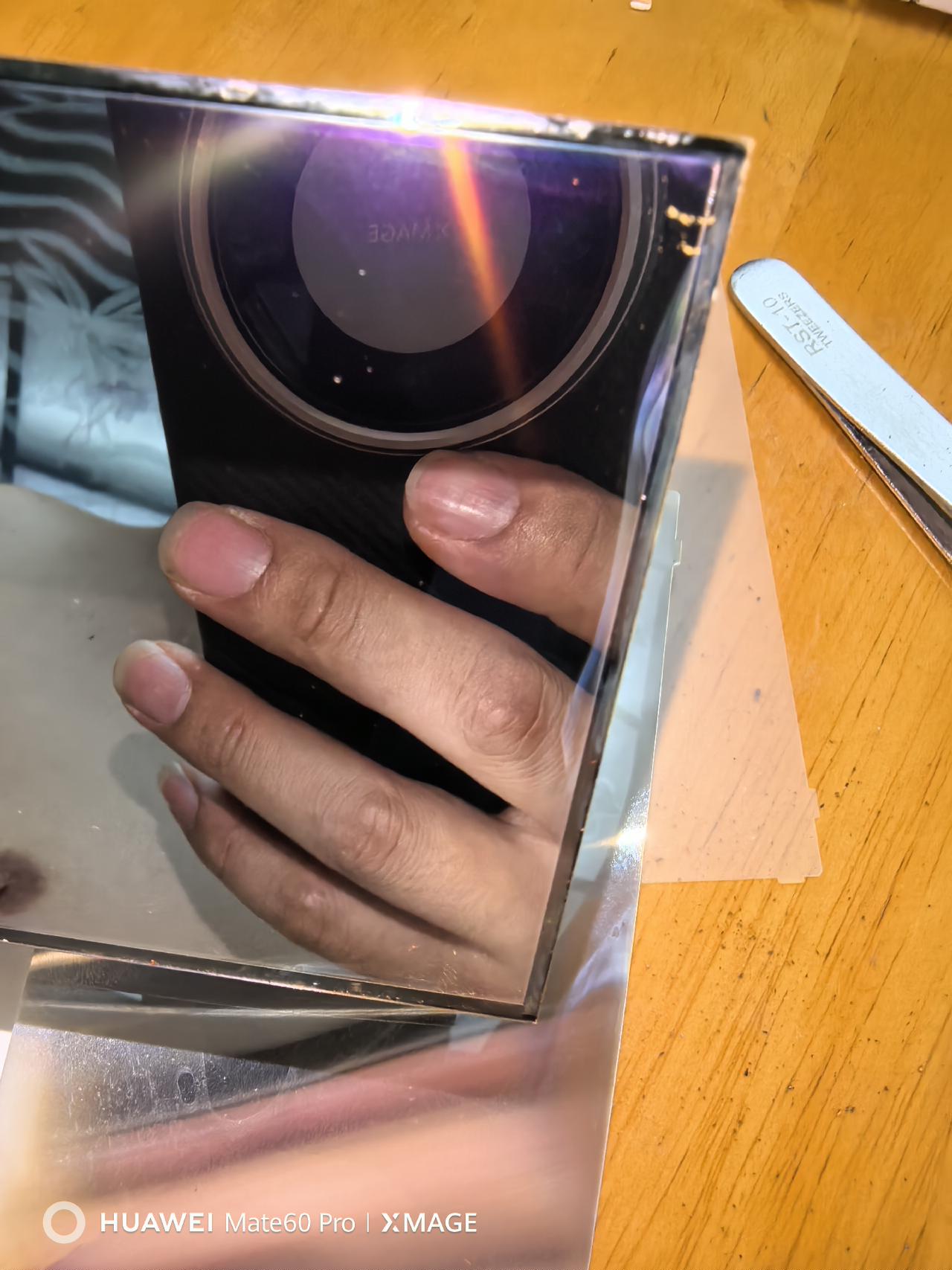

分离背光

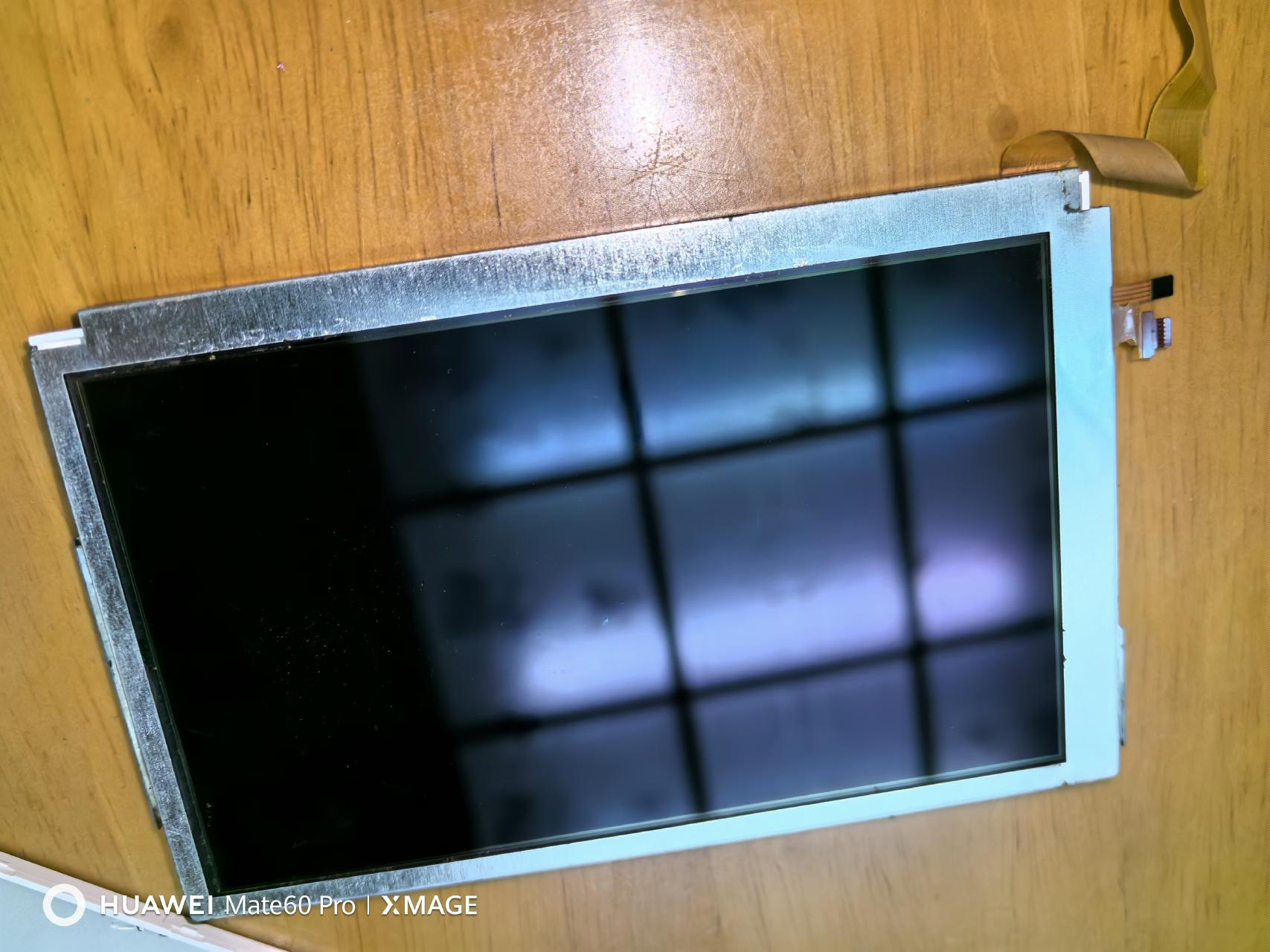

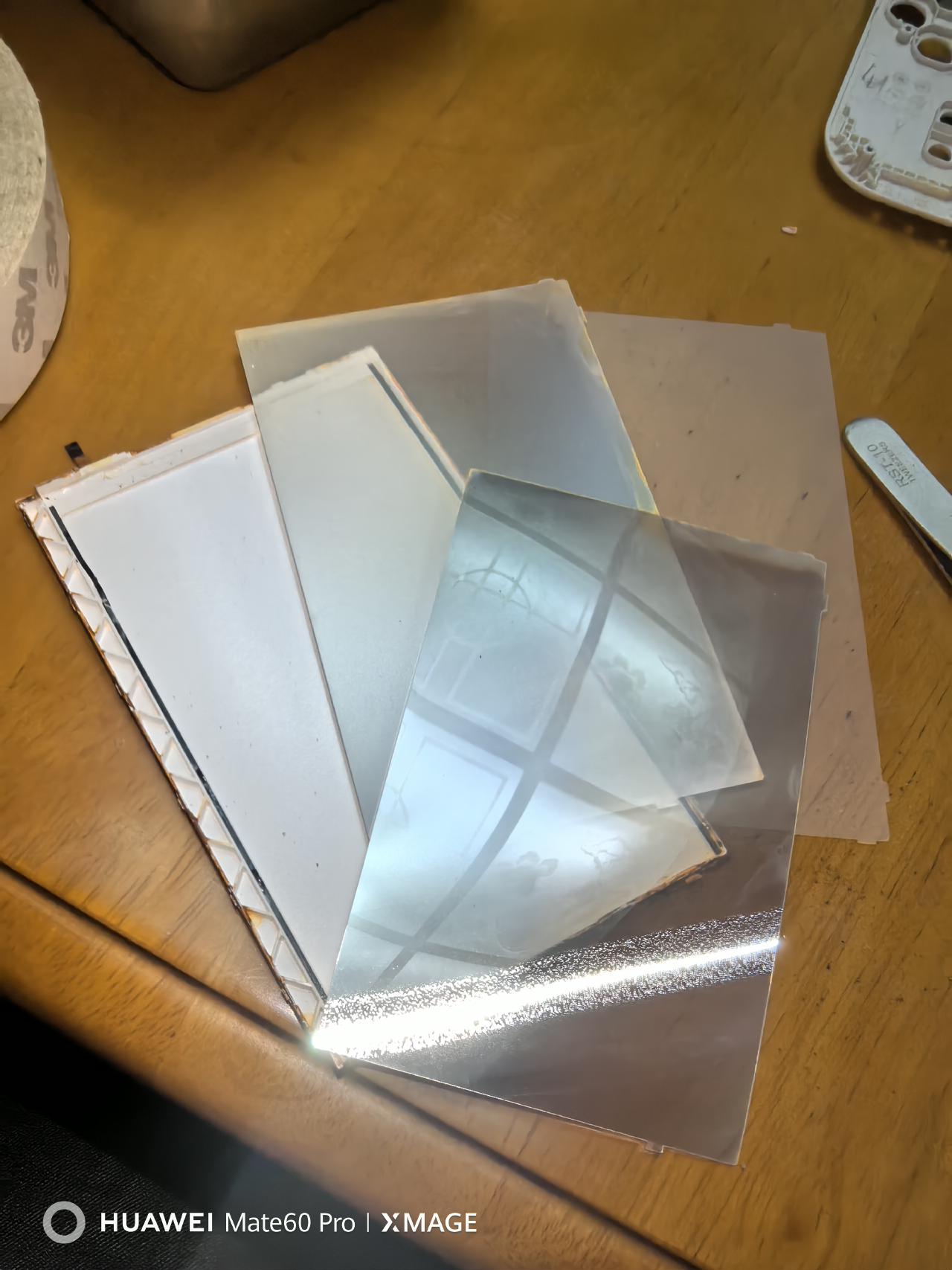

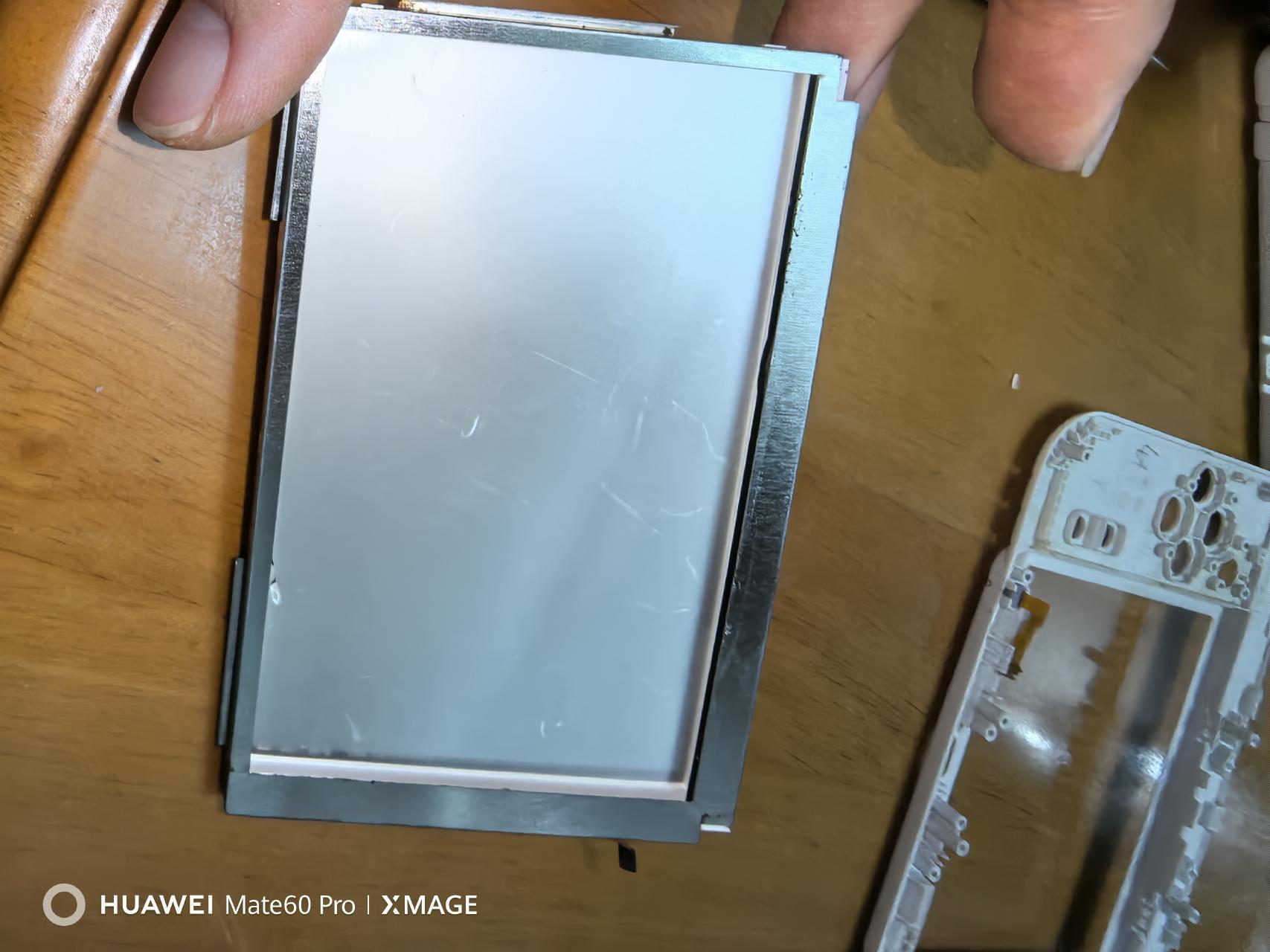

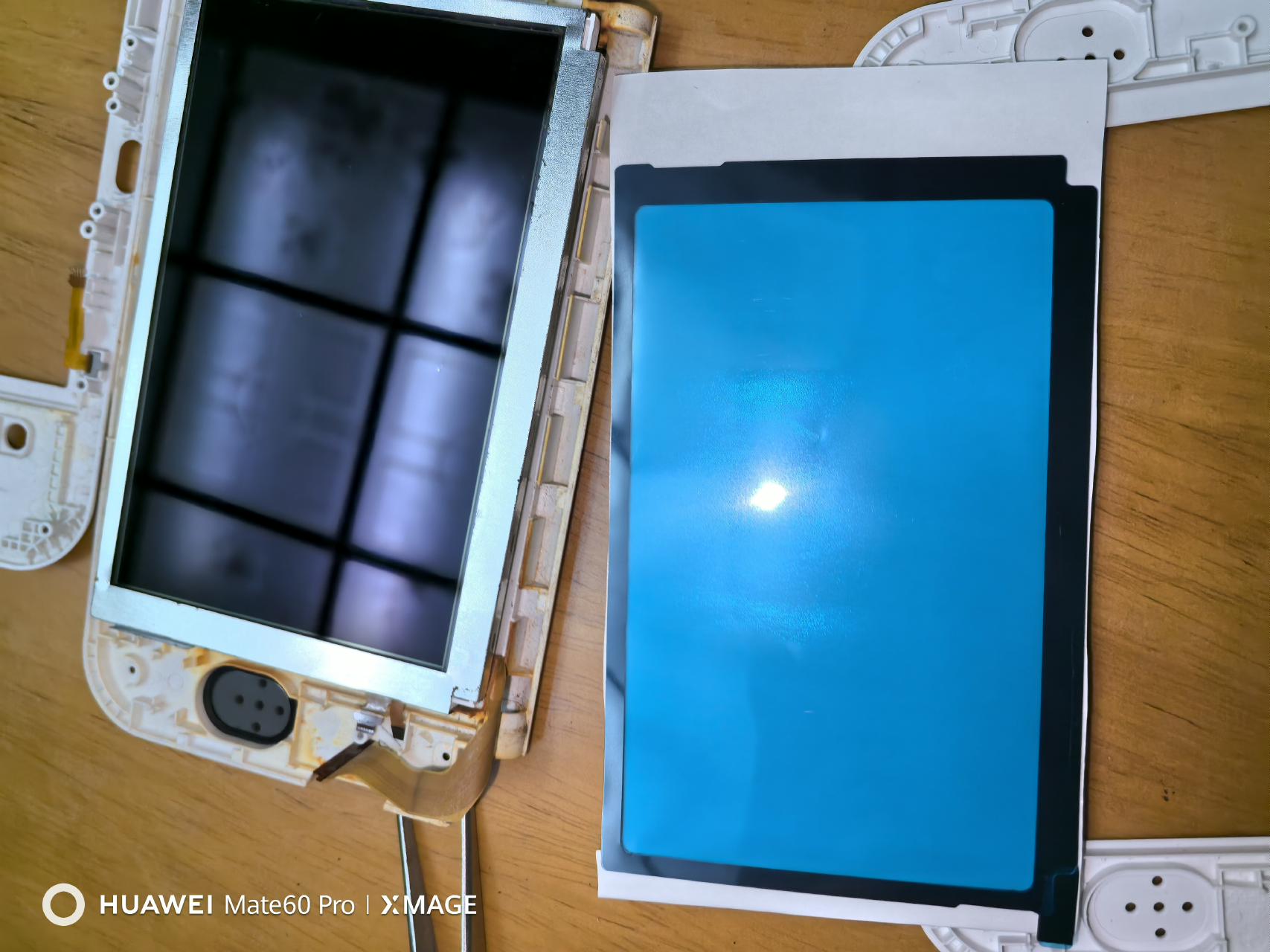

换上新背光


咸鱼上购买的新铁框




这玩意新的贵,本着能省就省的原则。换上后又和新的一样。


换B面


买的胶,先贴的玻璃所以最后只能补了。

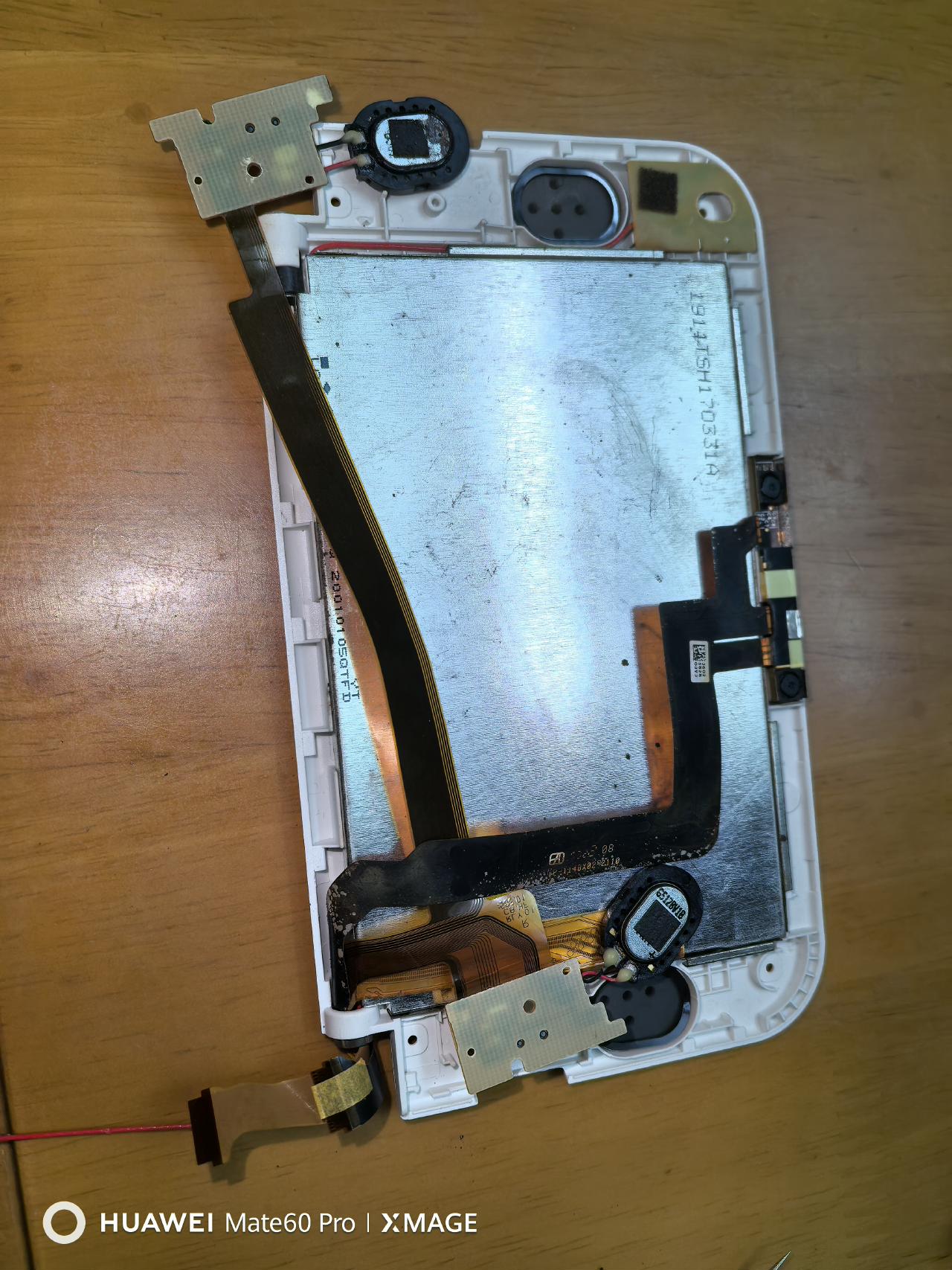

装排线,废了老大劲了

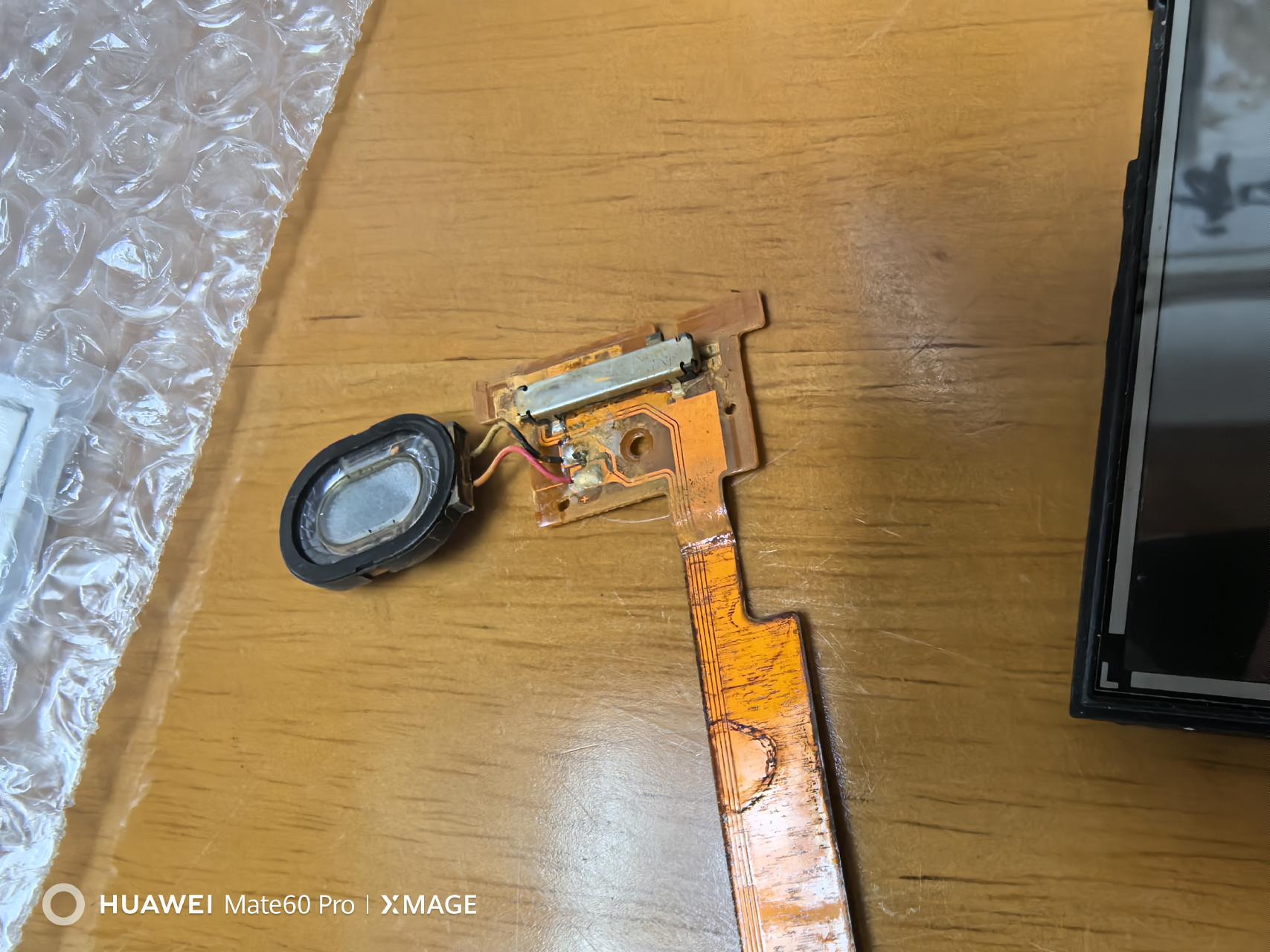

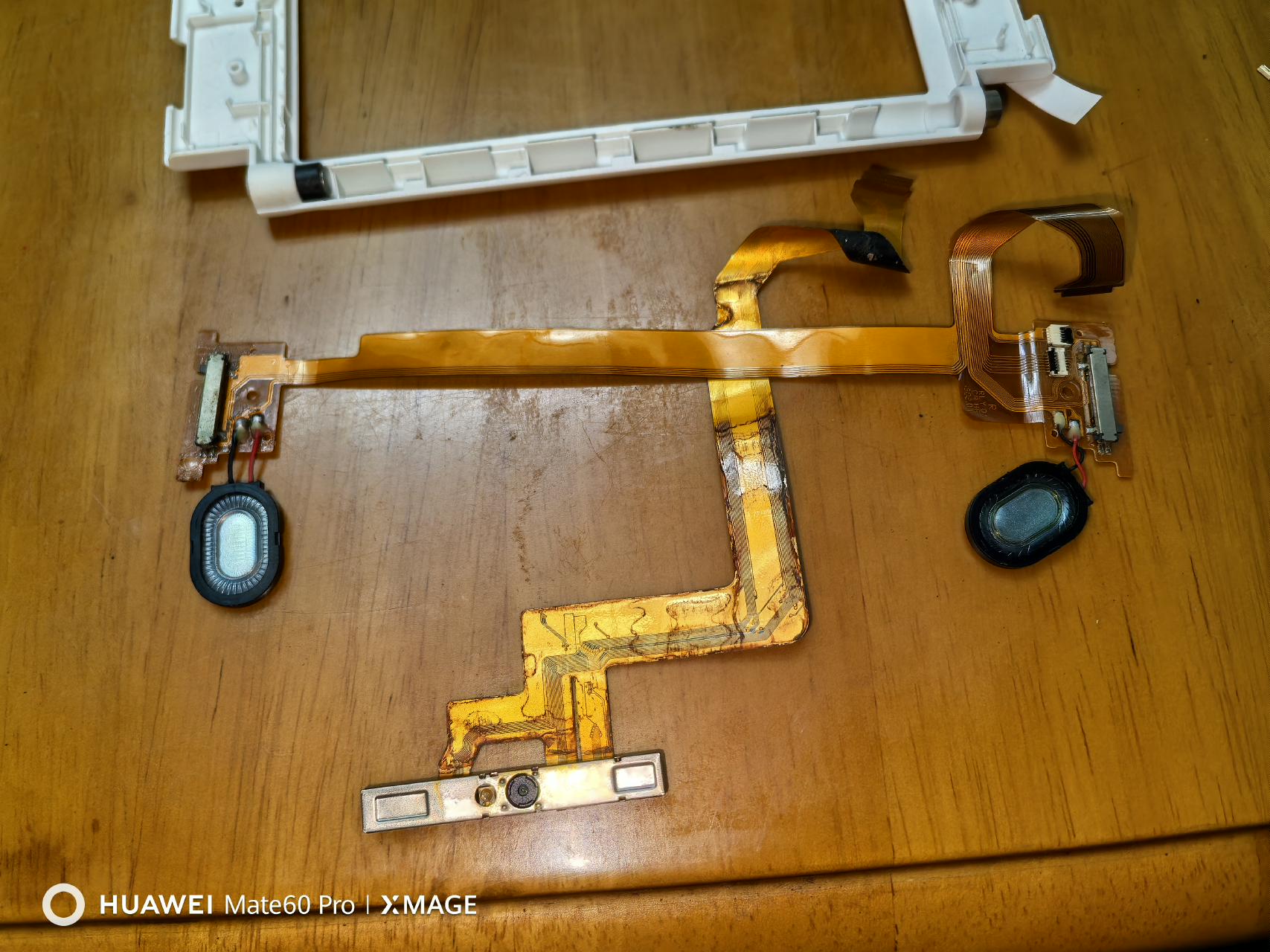

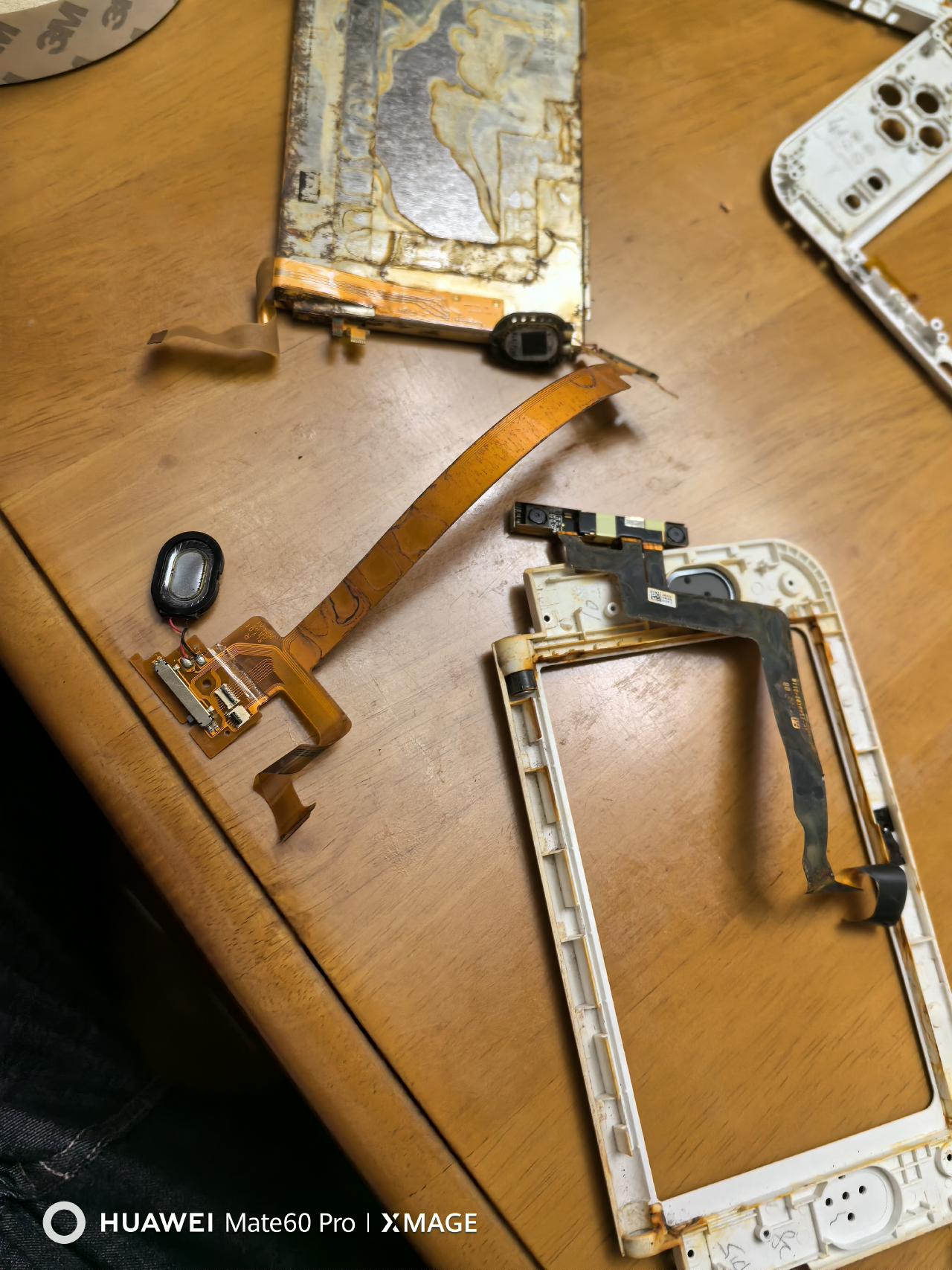

音量排线也换新的, 相机排线太贵了,洗洗就这么用吧。

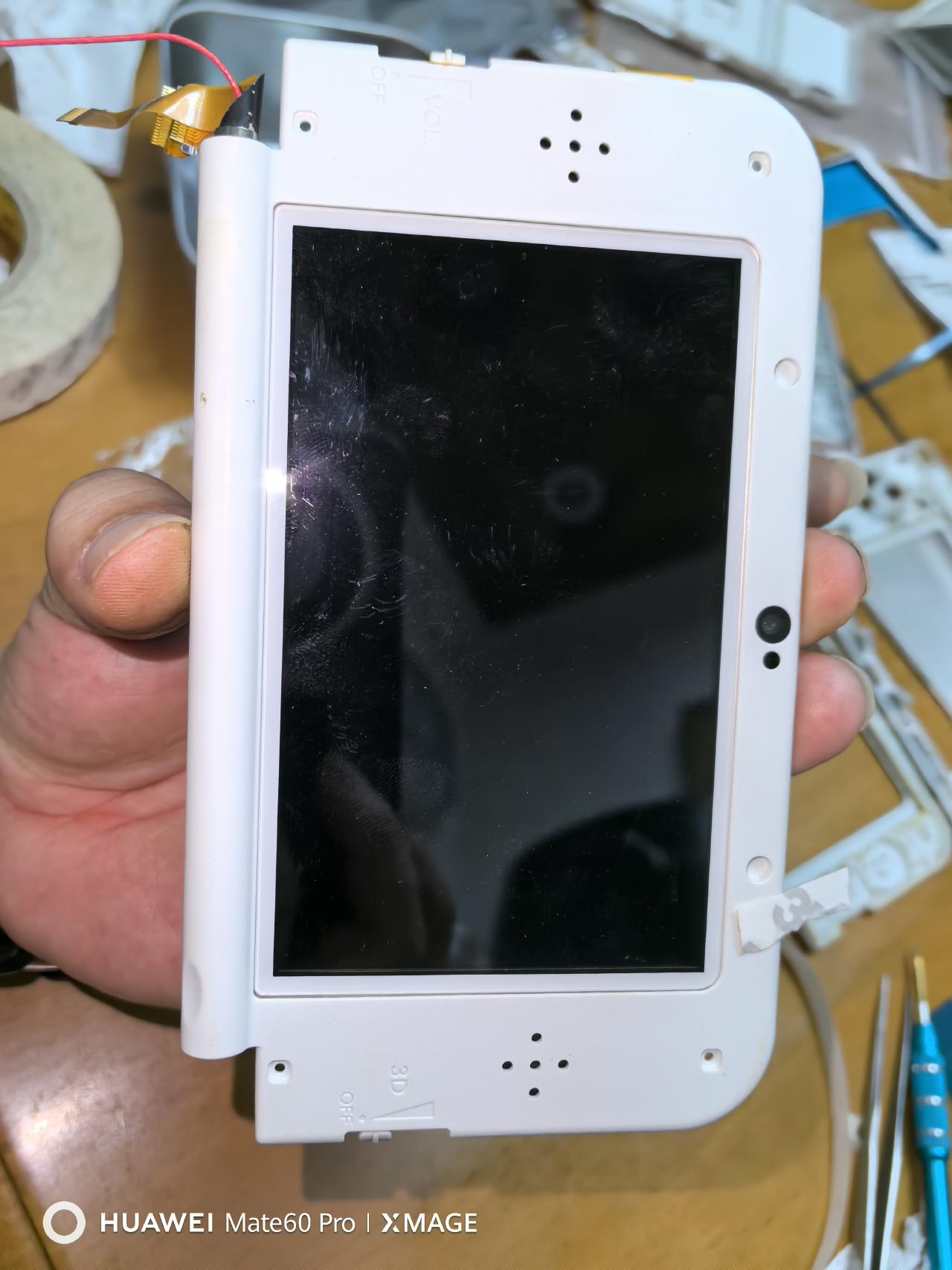

搞完比原来的好多了

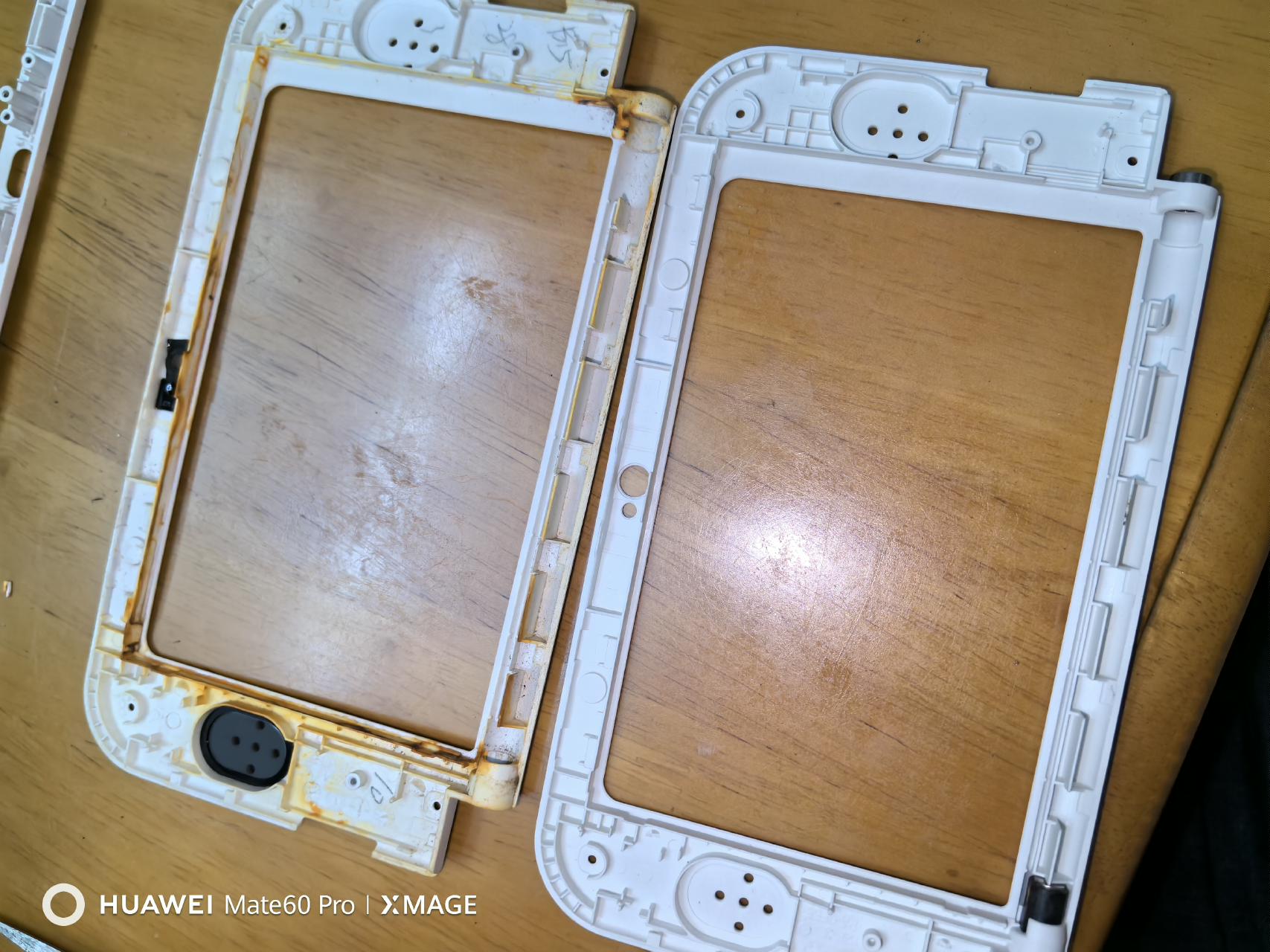

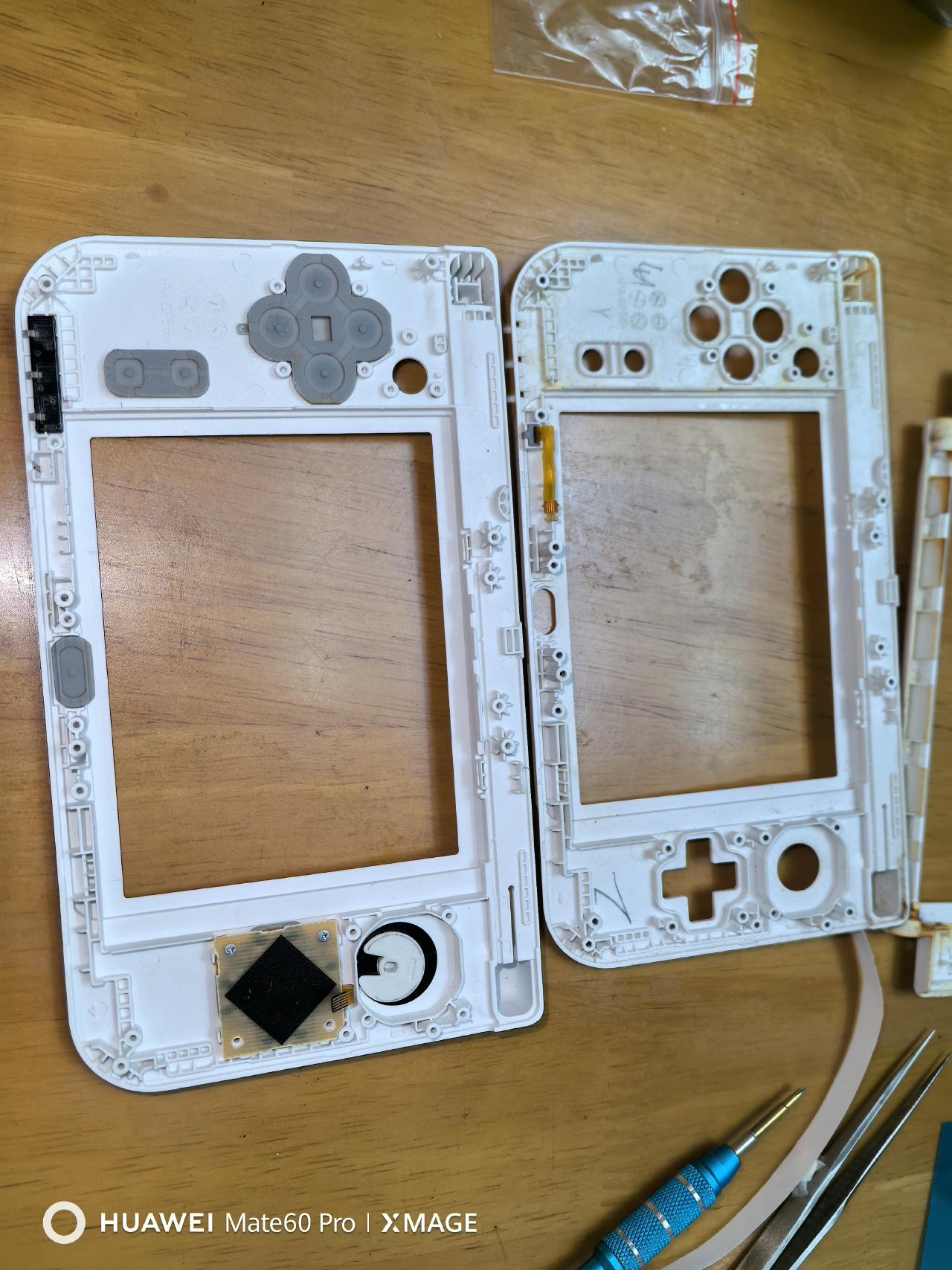

换C面,移植过来


装上排线

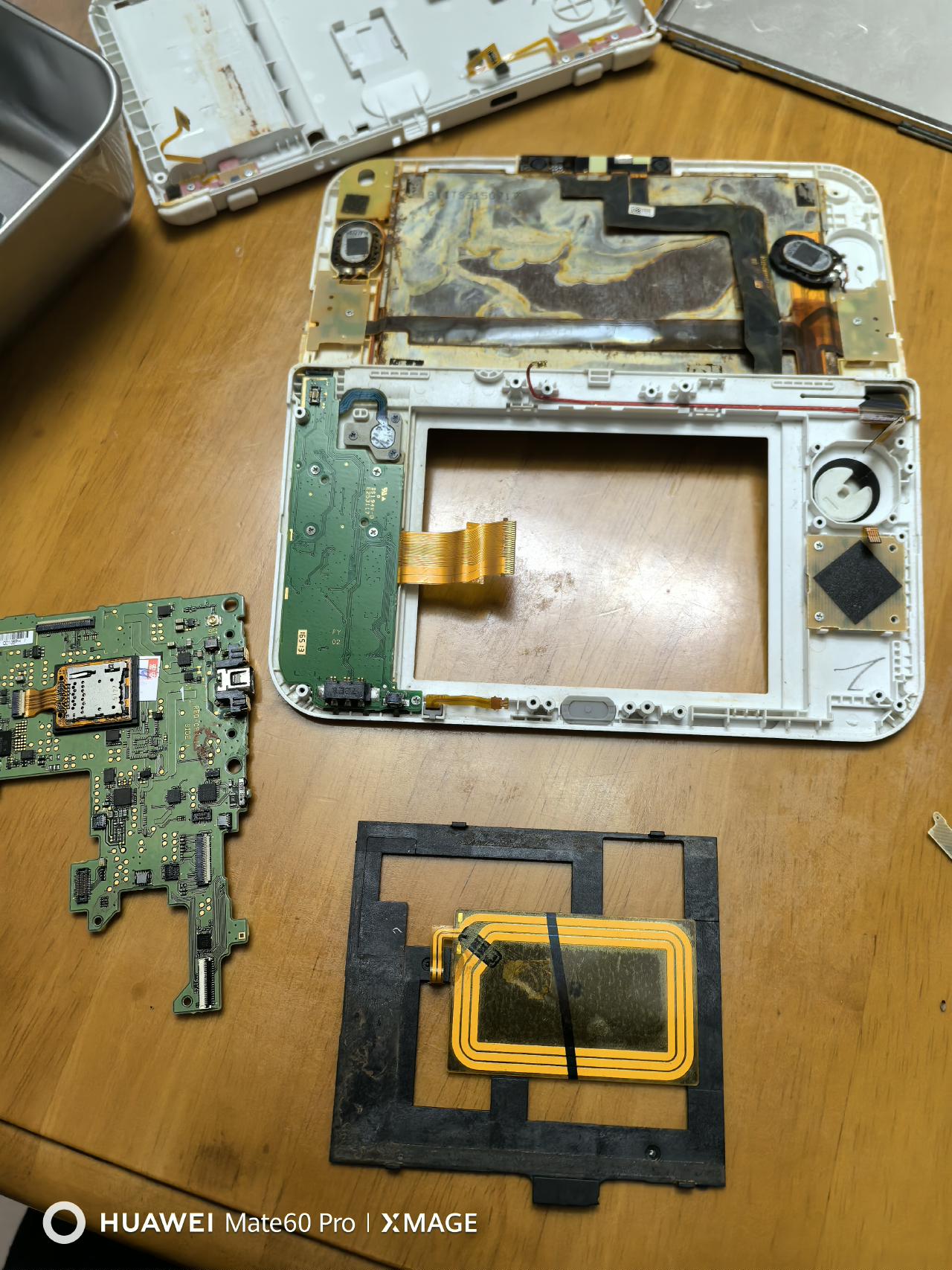

上主板测试了


没开机。。



不出意外还是出了意外。

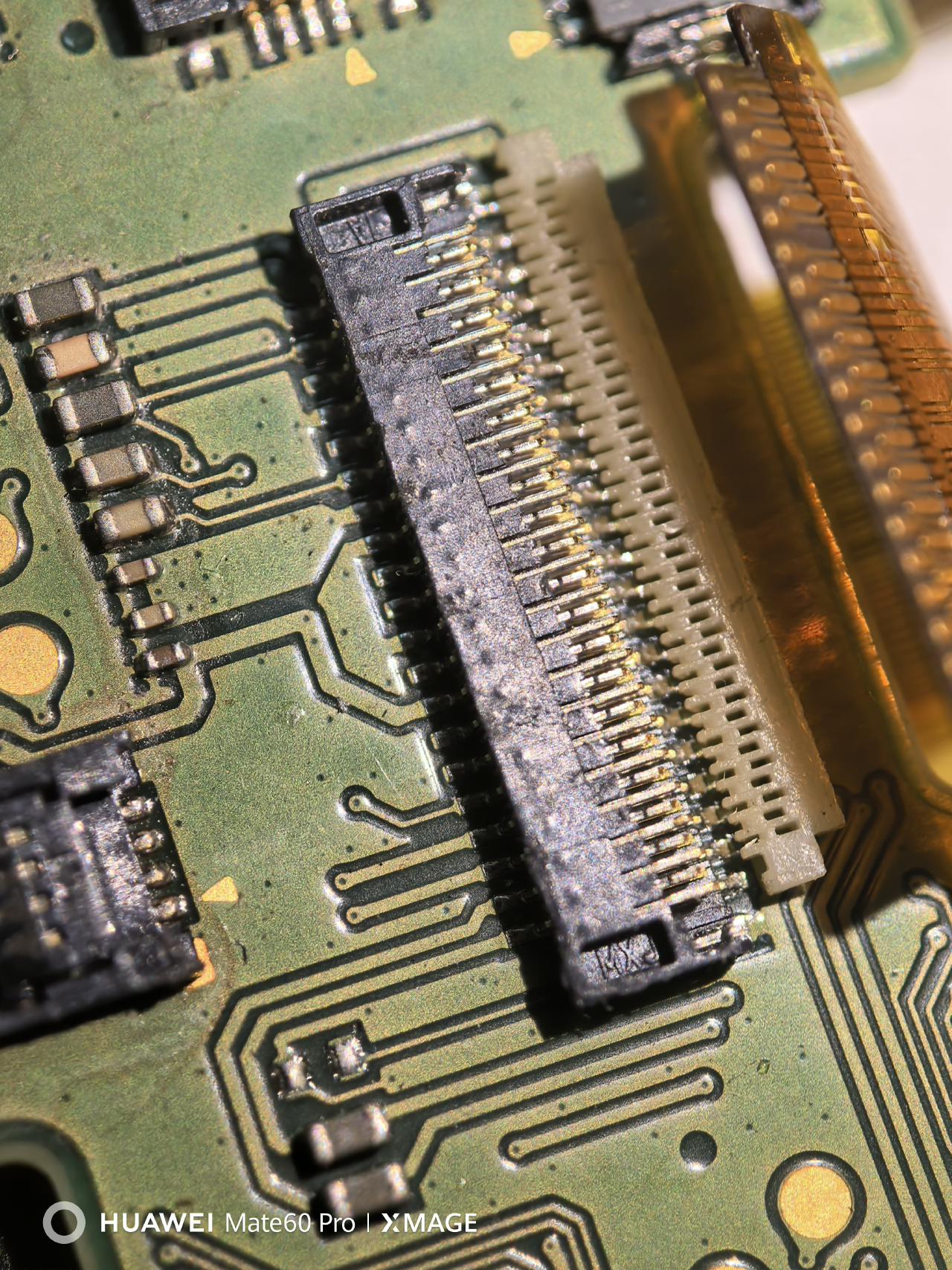

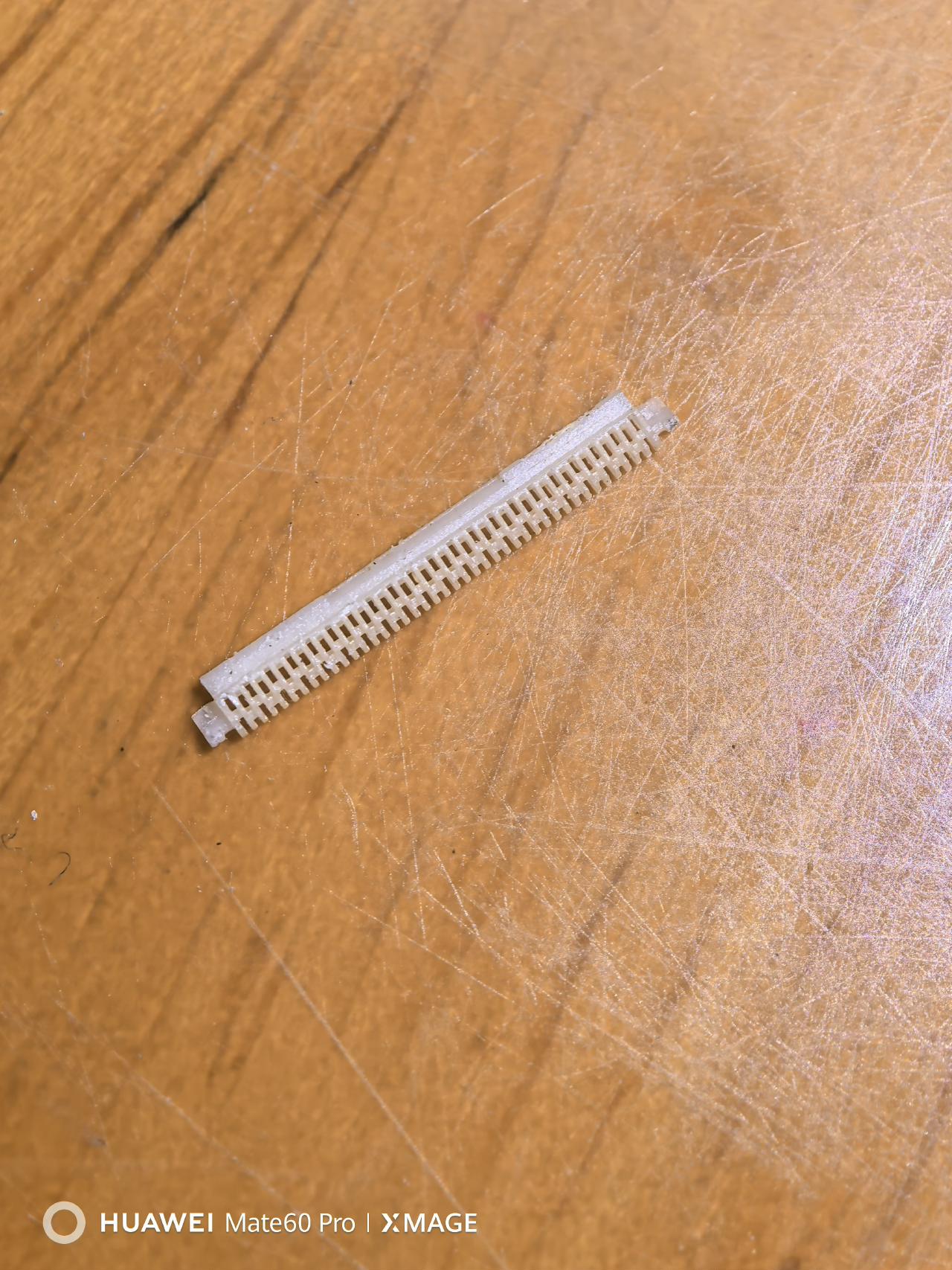

卡子掉了,装了半天没装回去。最后不要这个了。拿胶布贴了一下发现也能用。就这么先用着,出问题再换座子。

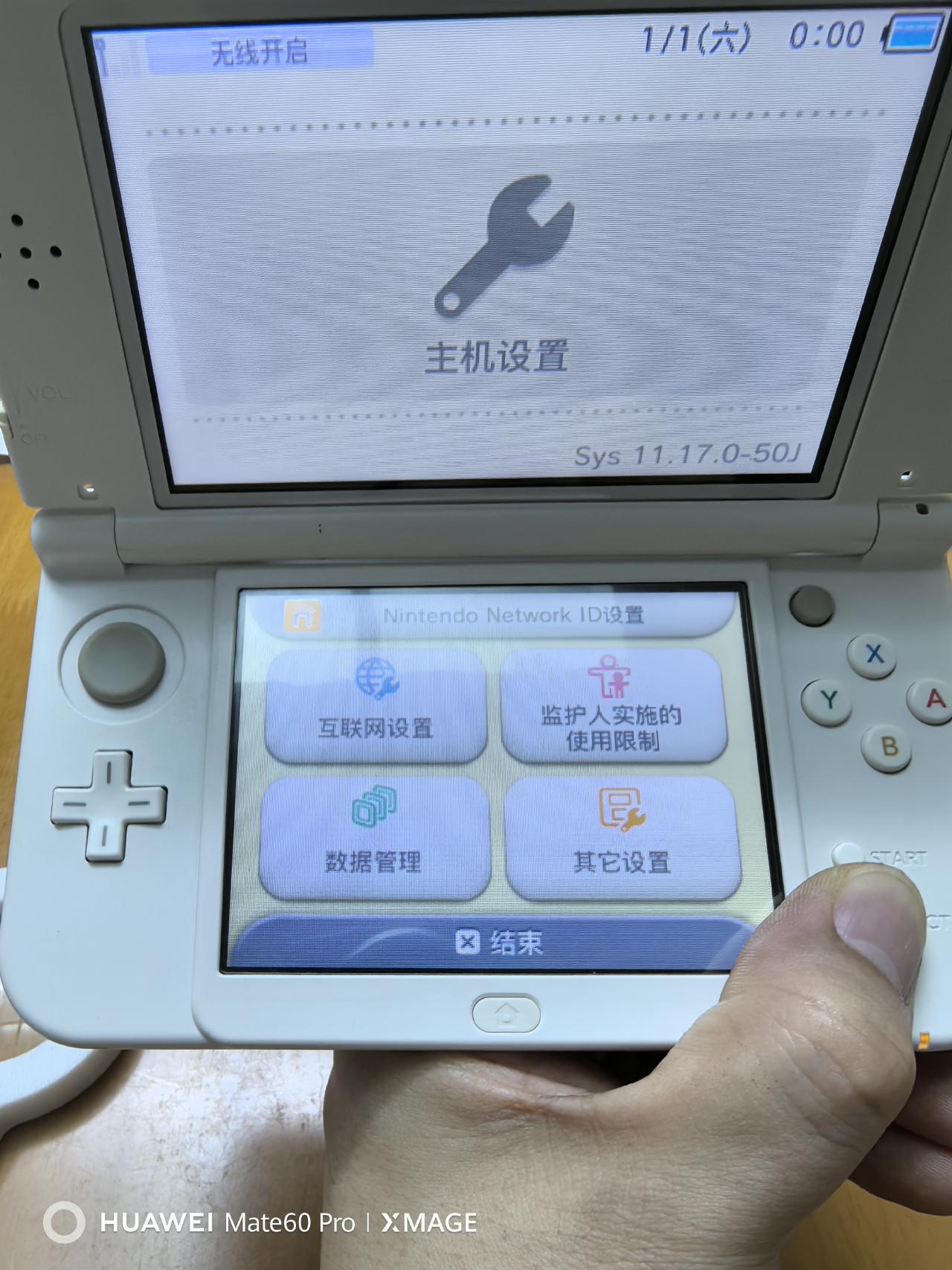

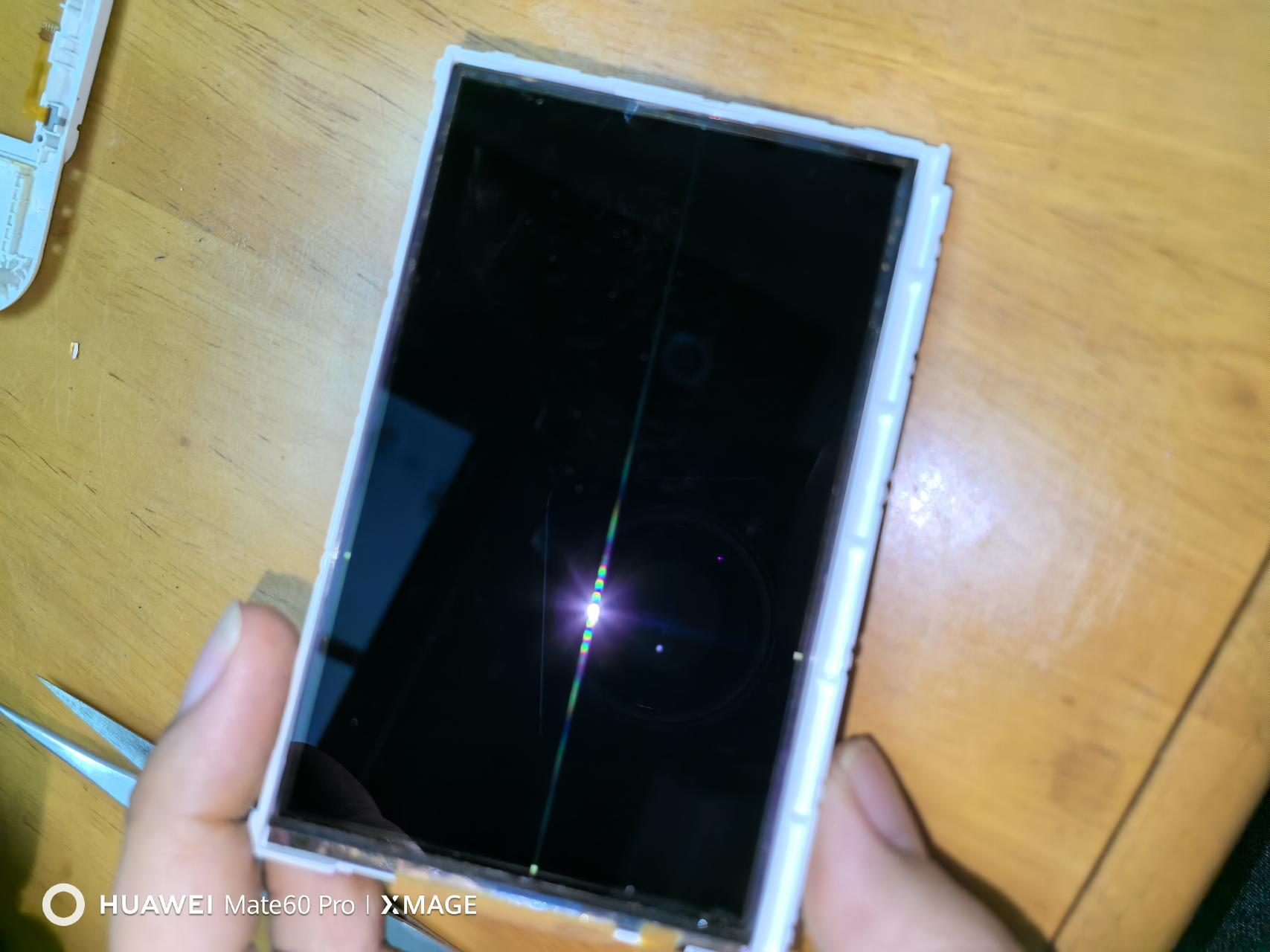

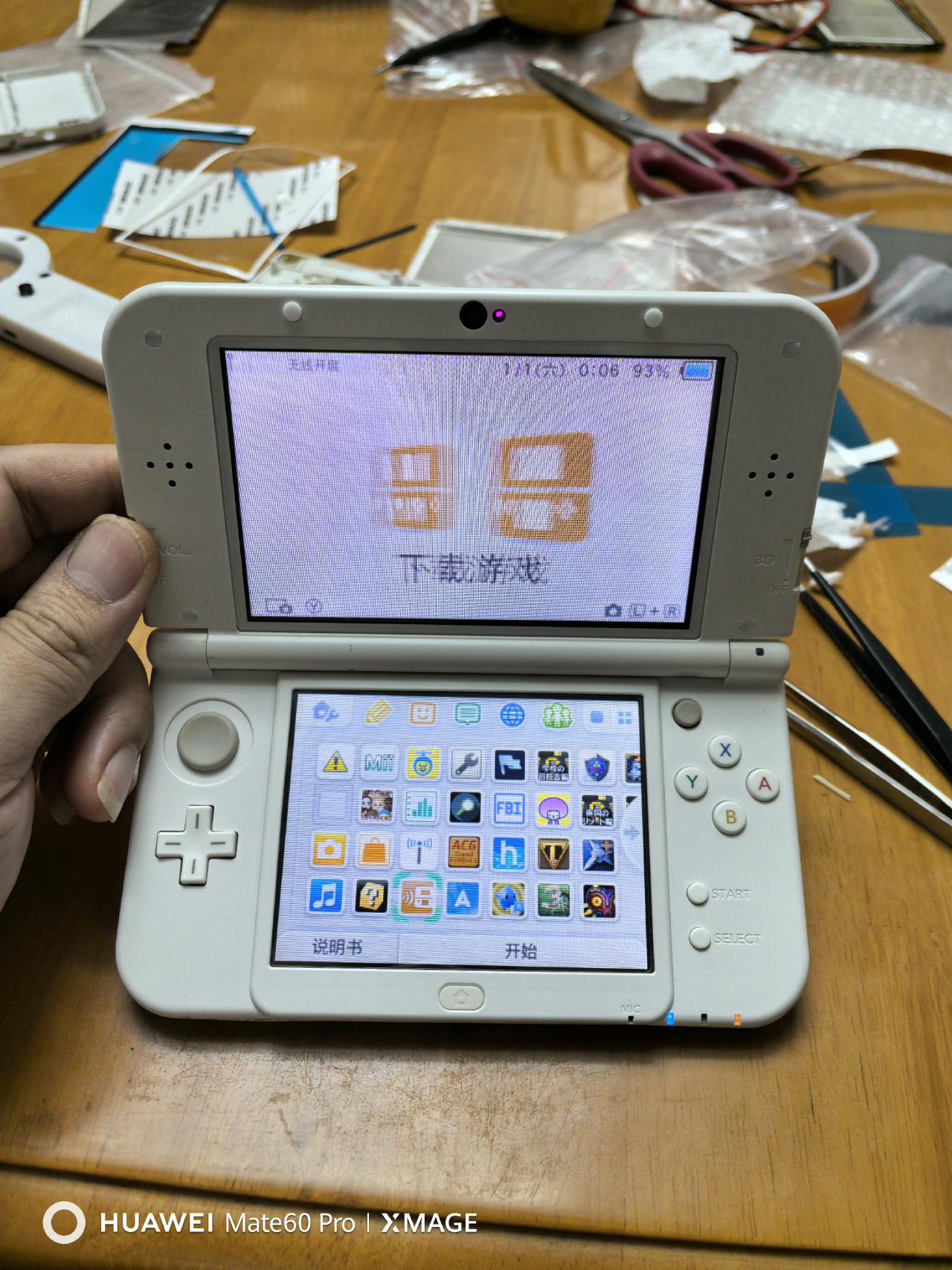

换玩屏幕发黄和水渍没了。老屏忘记拍照片了,没法对比。

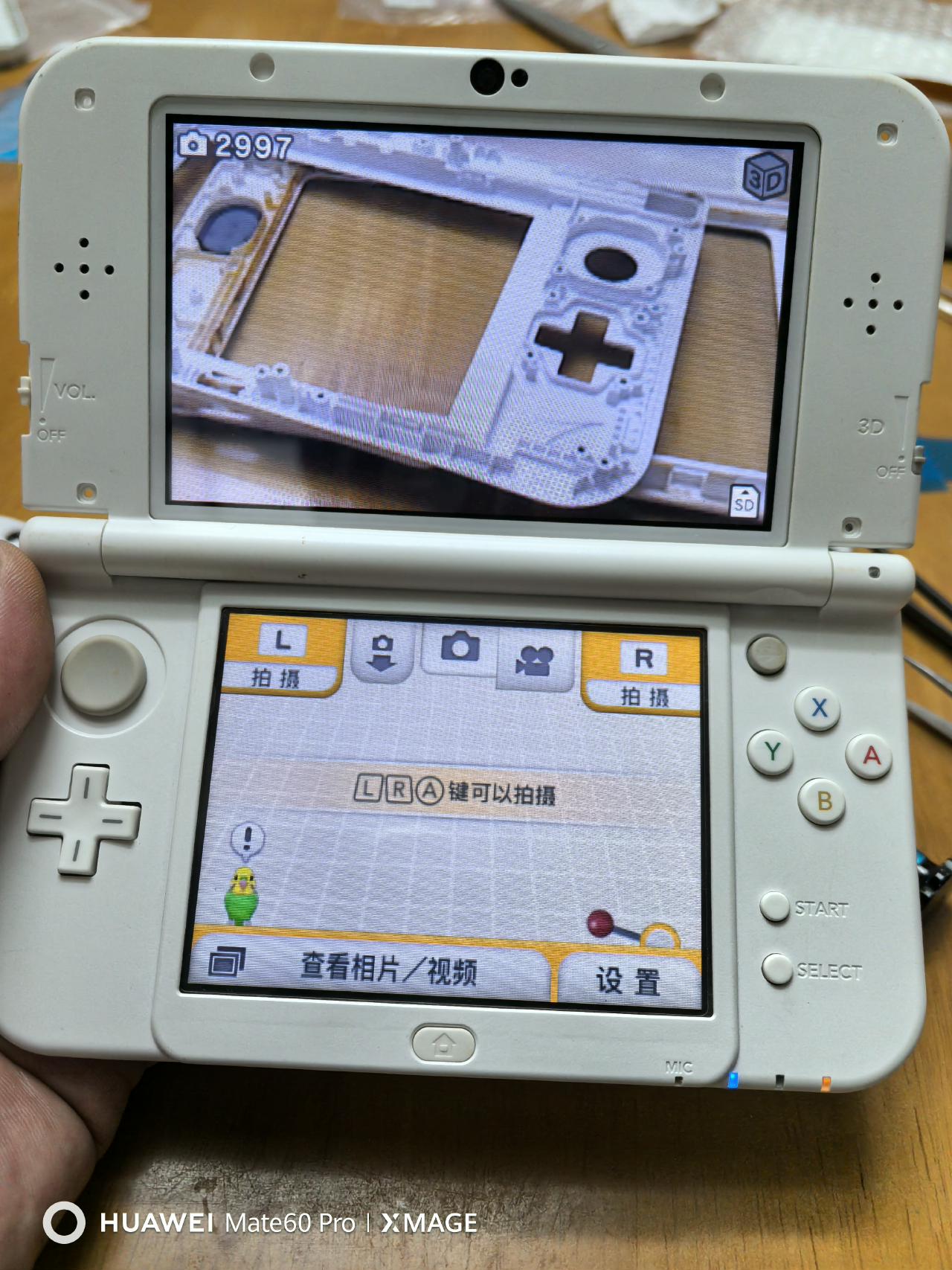

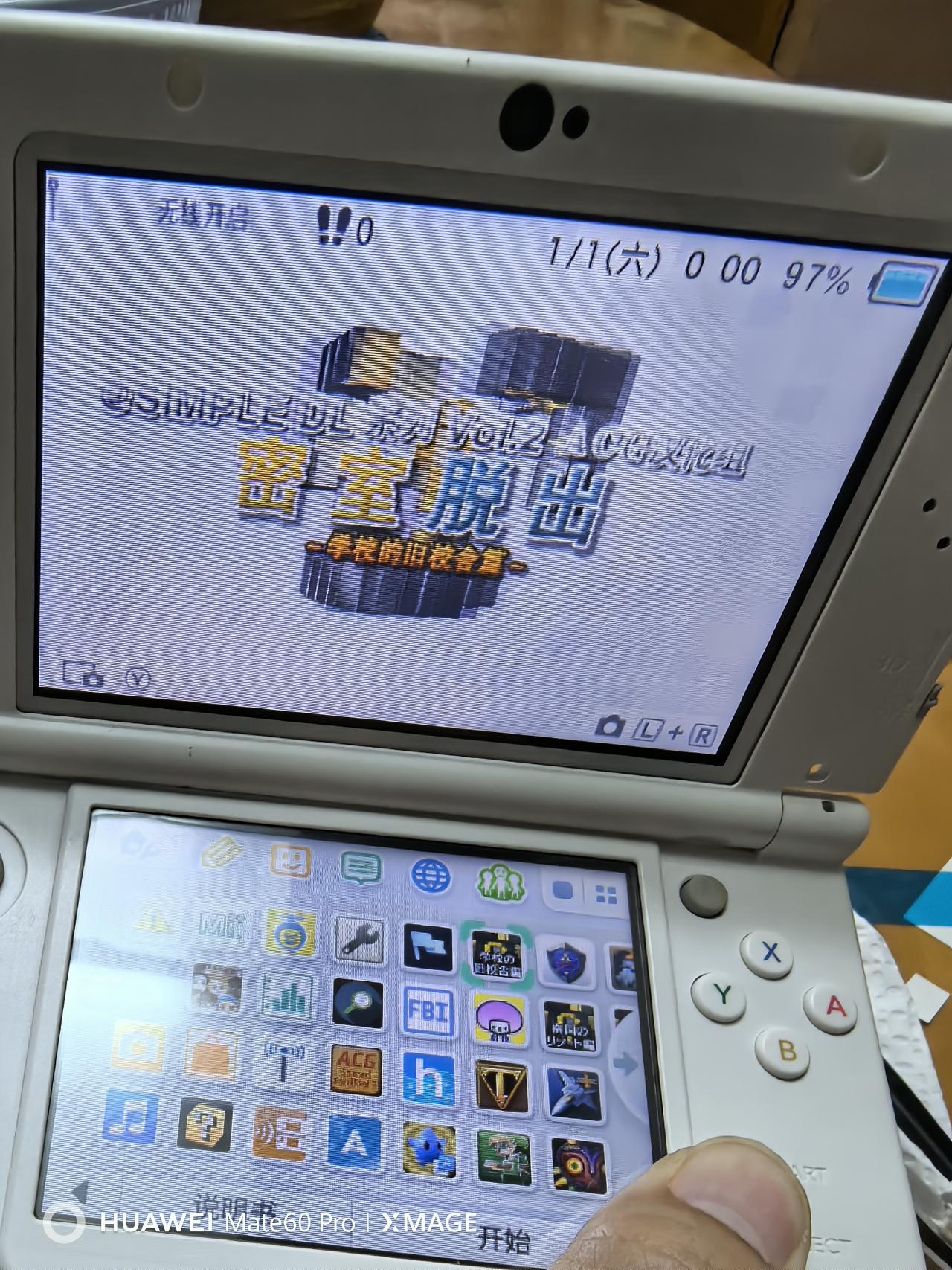

相机测试没问题




3d也没问题

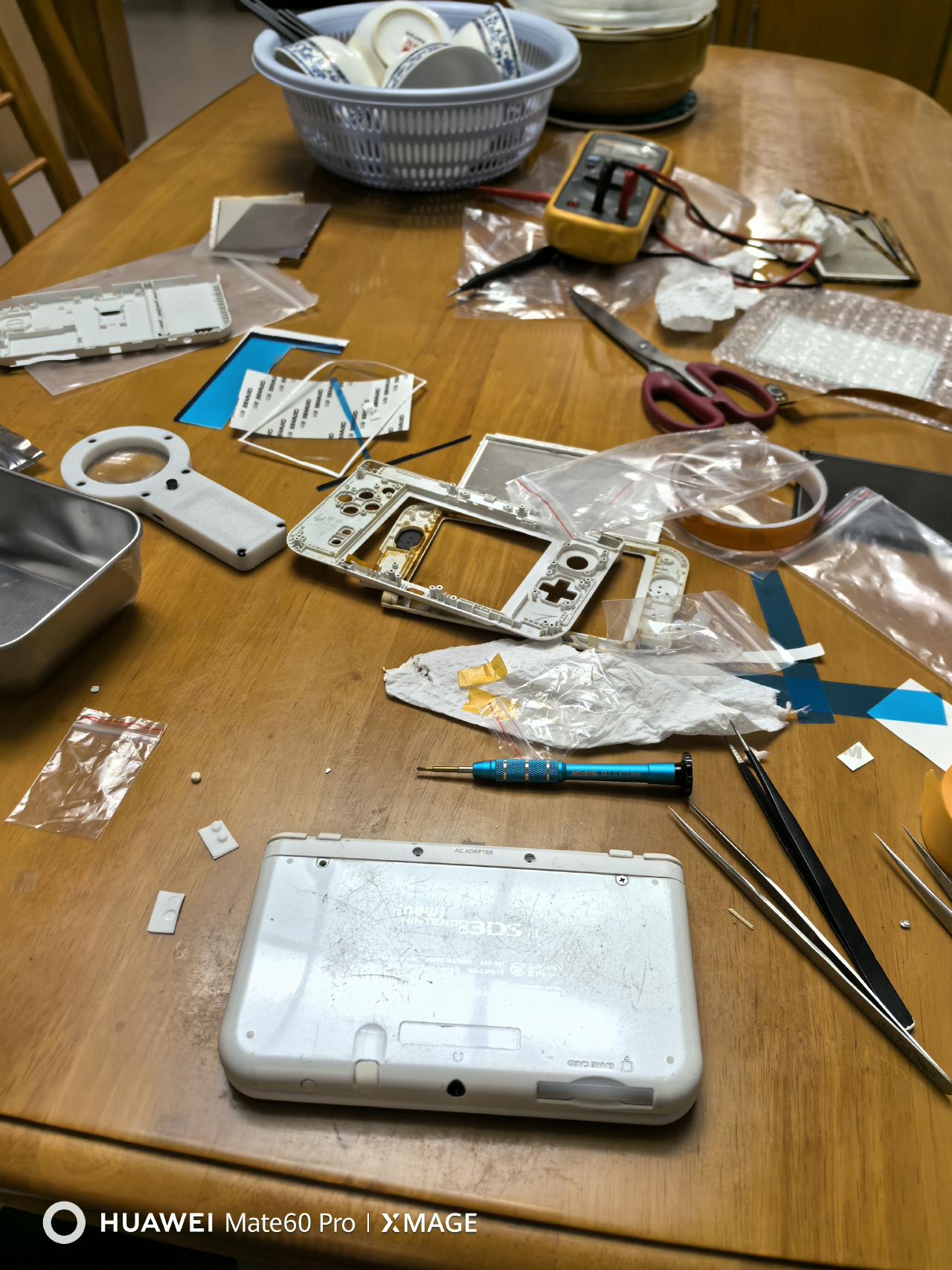

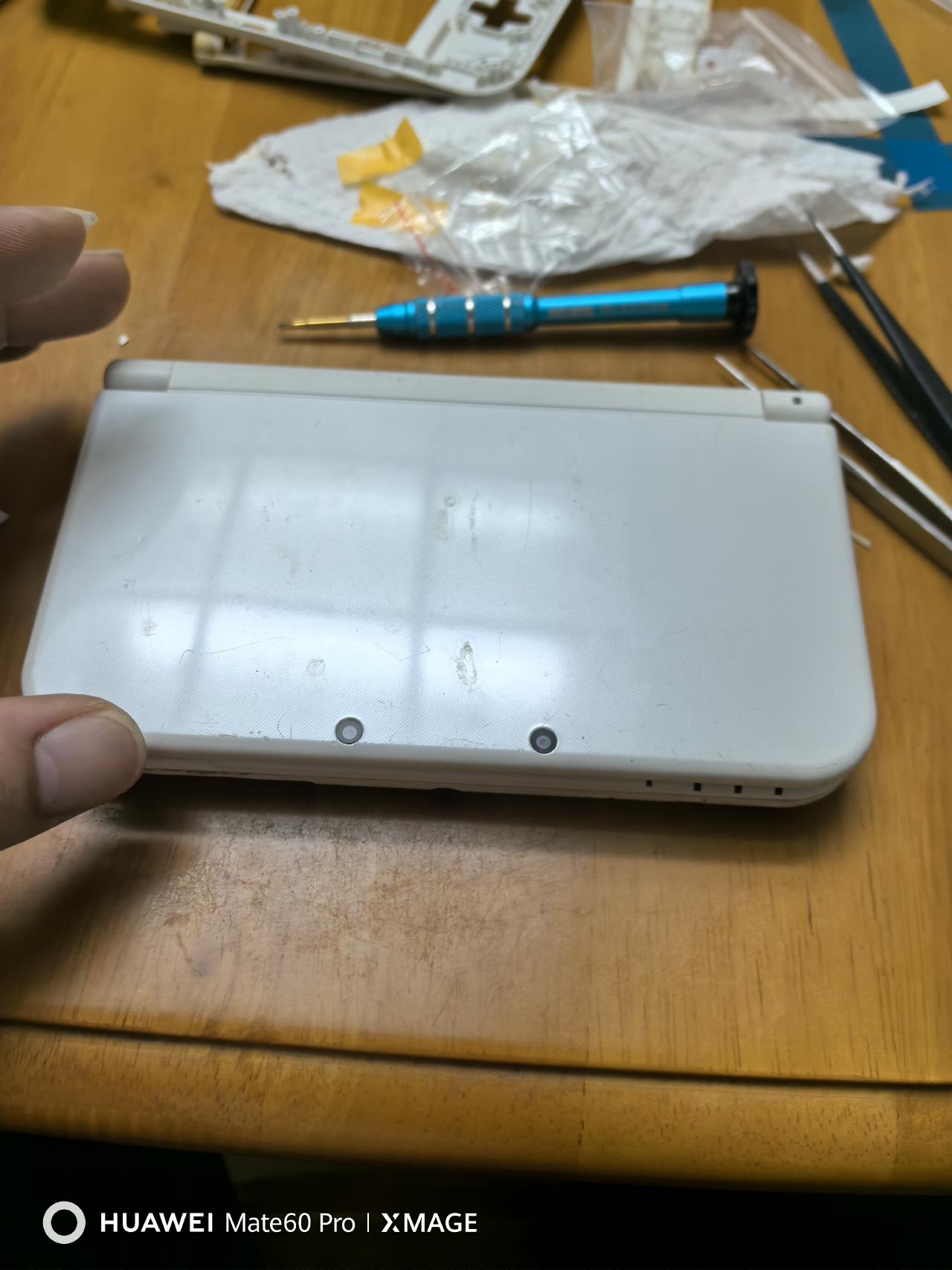

最后搞的一地鸡毛。





上一篇:思来想去还是先开坑密特罗德:融合
下一篇:分享一个上班摸鱼网站,几乎把所有主流网站都囊括了
最新回复 (15)
  • 四级用户 ookkxw 19小时前
    0 2
    可以说说难点吗,我的n3dxl也想换,摇杆和轴都有问题了,一直下不了决心
  • 五级用户 Ludens 19小时前
    0 3
    这手工活,漂亮

    美女自用一手机,买来吃灰多年,现出给有缘人
  • 四级用户 ruanxiaorui 19小时前
    0 4
    看看是啥
  • 四级用户 ruanxiaorui 19小时前
    0 5
    太强了,不过这个隐藏了个寂寞容易被老爱锁帖😃
  • 三级用户 TheLoneGunman 18小时前
    0 6
    看看是啥
  • 三级用户 serendipity 18小时前
    0 7
    收藏了,说不定我也要用,N3DS应该是拆解难度最高的一种了。
  • 四级用户 kem 18小时前
    0 8
    真好啊
    我也想会修
  • 五级用户 72hour 18小时前
    0 9
    ookkxw 可以说说难点吗,我的n3dxl也想换,摇杆和轴都有问题了,一直下不了决心
    就是卷屏线难了点,其他还好!注意的地方就是home按钮话筒按钮还有nfc和下屏背光的插座千万别翘。硬拔和硬插就好。
  • 五级用户 72hour 18小时前
    0 10
    ruanxiaorui 太强了,不过这个隐藏了个寂寞容易被老爱锁帖😃
    听人劝吃饱饭,把它去掉了。
  • 六级用户 colorcat 18小时前
    1 11
    少女自用99新!!!!!😆😆😆
  • 五级用户 funmusic1 18小时前
    0 12
    换背光太厉害了👍,拆开后真的太恶心了,所以我不喜欢二手的,全是一手,只有一台sp是基友的,屏幕坏了给了我和一台gbc是同事的,拆开都是干干净净的,还有一台sp是买了配件自个组的,陌生人的谁知道机子是不是进过米田共坑,哈哈
  • 五级用户 jilaqi444 18小时前
    0 13
    厉害,让我拆背光基本上屏幕都会碎掉
  • 版主 fjh212 18小时前
    0 14
    真厉害啊,羡慕动手能力强的大佬
  • 六级用户 sh7820xx 16小时前
    0 15
    感谢分享~
  • 五级用户 黑水龙君 16小时前
    0 16
    装排线最讨厌了😒
