ps1在设计时候就是双制式，美日欧三个版本，区别为主板的bios，CD控制区域验证芯片和GPU时钟晶振。其中GPU时钟晶振美日版相同为53.69hz，欧版为53.20hz。进入游戏后，GPU会根据游戏盘的区域，自动选择运行频率及输出制式，美日电视标准NTSC制式60hz彩色副载波3.58mhz，欧州标准PAL制式50hz彩色副载波4.43mhz，

      开机画面和BIOS界面的输出制式，是随主机区域固定的，美日版主机输出NTSC，欧版主机是PAL。主机进入游戏画面后的制式，是根据游戏盘区域自动选择，美日版游戏盘是输出NTSC制，欧版游戏盘输出PAL制
      美日版主机GPU安装的是53.69hz的晶振，运行美日版游戏gpu会输出彩色副载波53.69/15=3.58，到编码芯片CXA1645输出是标准60hzNTSC3.58，运行欧版游戏gpu彩色副载波还是53.69/15=3.58，输出是非标50hzPAL3.58，所以图像会黑白或者没图像
      欧版主机GPU安装的是53.20hz的晶振，运行欧版游戏gpu会输出彩色副载波53.20/12=4.43，到编码芯片CXA1645输出是标准50hzPAL4.43，运行美日版游戏gpu彩色副载波还是53.20/12=4.43，输出是非标60hzNTSC4.43，所以图像会黑白或者没图像
      国内欧版为了能正常显示，在输出编码芯片CXA1645处，屏蔽gpu输出彩色副载波的4.43，外接3.58晶振改成标准60hzNTSC3.58，美日版游戏就正常显示，但在开机和进入bios界面，输出还是PAL制，由于原4.43被屏蔽，改外接3.58晶振，变成非标50hzPAL3.58，所以图像变黑白了

      欧版用Scart扫把头或者外接3.58晶振改装运行美日版游戏有个后遗症，首先欧版游戏是以50HZ为基准制作每秒25个完整视频帧，美日版游戏是以60hz为基准制作每秒30个完整视频帧。运行美日版游戏画面速度，比美日版主机运行会慢1%左右每秒差5帧，声音速度正常。因为欧版主板只有53.20的晶振，gpu实际是以53.20hz速度运行，50hz渲染输出，只是显示输出改为60hz，声音还是按60hz输出，造成声音画面不同步，尤其运行DDR类型会很明显，音乐节拍和箭头对不上。同样美日版主机运行欧版游戏gpu是以53.69hz速度运行，60hz渲染输出，显示输出为50hzPAL3.58，图像会黑白，游戏速度比欧版主机运行快1%，声音画面也不同步
      现在 pu8 pu18 主板可以加晶振，由于gpu设计时就是双制式，美日版自带53.69晶振，在加个53.2的晶振。欧版自带53.20晶振，在加个53.69的晶振就是全制式，gpu会根据游戏区域自动选择，运行美日版n制式游戏gpu会选择53.69/15=3.58，输出是标准60hzNTSC3.58，运行欧版p制式游戏gpu会选择53.20/12=4.43，输出是标准50hzPAL4.43

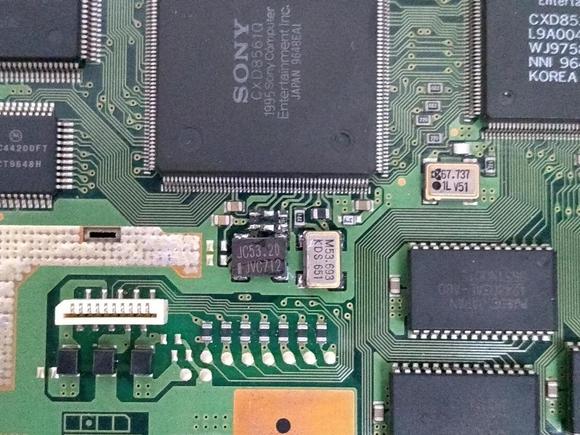

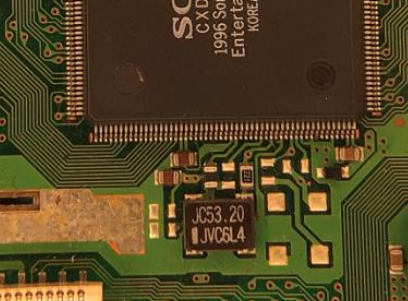

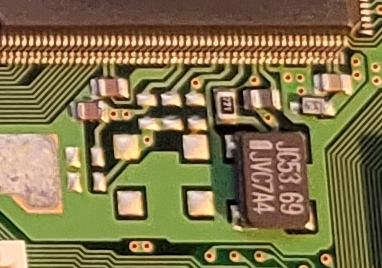

      pu8主板改造最简单，上面预留双晶振的焊盘，直接焊上就行，找张坏pu8或pu18主板对着拆，你要改的是美日版就找欧版，你要改的是欧版就找美日版，图一是欧版主板，图二是美日版主板，图三是改造后的双制式主板，改完后开机和进入bios界面还是原机区域制式，在引导游戏后第二屏SONY版权立标画面后，会根据游戏区域自动切换对应的制式输出，画面速度色彩和声音都正常了
