有没有大佬知道这个视频接口需要什么设备和线材？

pkokp8 2023-6-5 1701

搜了一下，是LVDS接口，30pin的，但是有一个en和set口，淘宝搜了很久，图片看不太清楚。不知道要哪些线材和屏幕？或者有没有转换接口输出VGA/HDMI？

问这个问题的原因是这块主板有VGA和HDMI接口，但是开机阶段始终黑屏，看不到BIOS界面。进系统后VGA和HDMI就正常了

接上VGA后，在“计算机”-“管理”-“设备管理器”-“监视器”里能看到两个屏幕，一个是我的显示器，一个是CHR7511，图里的是远程桌面后显示的7511，因为没有接任何显示器，所以只有这个7511

BIOS阶段黑屏。无论按什么按键都不显示。

可是如果按了Del键后会不进入系统，一直黑屏。所以我怀疑BIOS的显示接口是除VGA/HDMI的第三个接口，而主板有这个LVDS接口，所以想知道怎么可以让我操作BIOS（刷个机）

上一篇：不到80买了宝可梦珍珠
下一篇：顺便问下大家有没有中意的机战类小说，不忙给我推荐本

最新回复 (16)

dannycyz 2023-6-5

0 2楼

lvds是差分接口，一对线传一个信号。我认为信号内容基本是自定义的，只有找到原厂屏datasheet才能知道逻辑含义
pkokp8 楼主 2023-6-5

0 3楼

图吧去问过了，没人理我
卖家也问了，是卖二手的，不知道
假装是买家，去别的店家也问了，说要跳线，但是不知道怎么跳
甚至去问了厂家，两个技术支持，一个说是EDP主显（板子没有EDP接口）
另一个说是VGA/HDMI任一（实际上都没有输出），不行就用LVDS
没有BIOS的烧录设备，实在无解了，所以想试试LVDS是不是真的能进去。
pkokp8 楼主 2023-6-5

0 4楼

dannycyz lvds是差分接口，一对线传一个信号。我认为信号内容基本是自定义的，只有找到原厂屏datasheet才能知道逻辑含义
不是通用接口吗？应该是接口顺序不会乱改吧，否则厂家自己做线还增加成本
dannycyz 2023-6-6

0 5楼

我没仔细研究过标准，但从经验看标准没有定义顺序，就是告诉你两根线凑一对，共同表示1个信号。你可以凑10对，20对，30对，同一个厂商内部可以用相同的顺序，也可以不同型号用不同的顺序
进站劣人 2023-6-6

0 6楼

LVDS貌似比较复杂。
不是很了解这个。
我上班的地方，车子用的屏幕，也是LVDS头子，圆头的那种，只有四根线，最多再加两根电源。点亮好像需要什么条件的。
RtcBoy 2023-6-6

1 7楼

这个，一般是找到文档，想办法盲打键盘进BIOS，给改成HDMI优先。自己接屏当然也可以，很多显示器拆开里面就是AD板配一个屏。
RtcBoy 2023-6-6

1 8楼

我觉着可以先给cmos放个电，看看恢复默认状态hdmi有没有输出
RtcBoy 2023-6-6

0 9楼

LVDS的set可能是设分辨率的，电源那里是设置LCD供电的，目前5V的多，也有3.3的，12V的没见过。
有没有主板型号什么的，查一下有没有使用手册
pkokp8 楼主 2023-6-6

0 10楼

RtcBoy 我觉着可以先给cmos放个电，看看恢复默认状态hdmi有没有输出
哭，cmos放电法试过了，不太行的样子

盲打进bios再操作有点困难，AMI的主板，但是我根本没看过界面，不知道什么时候按什么
CPU-Z显示是版本5.6.5，日期2018年6月13日

主板是工控主板，国内厂家，官网没有
pkokp8 楼主 2023-6-6

0 11楼

RtcBoy 这个，一般是找到文档，想办法盲打键盘进BIOS，给改成HDMI优先。自己接屏当然也可以，很多显示器拆开里面就是AD板配一个屏。

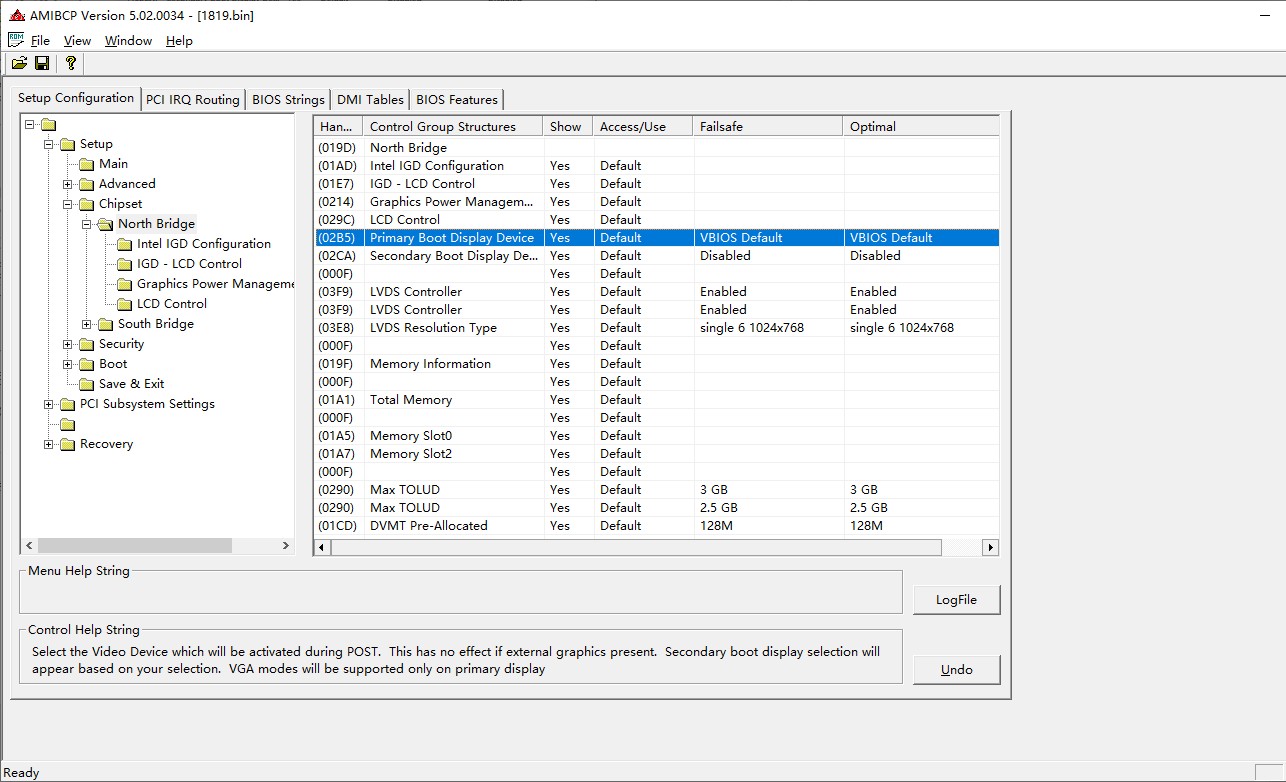

这是厂家给我的bios固件，我看了下似乎是default，不知道是啥
下面lvds controller是enable
pkokp8 楼主 2023-6-6

0 12楼

pkokp8 这是厂家给我的bios固件，我看了下似乎是default，不知道是啥下面lvds controller是enable
关键是怕设置了啥把bios设置的开不了机了，比如引导、启动盘
yuxigod 2023-6-6

0 13楼

直接接液晶面板的接口，不同厂家定义有可能不同
RtcBoy 2023-6-6

0 14楼

pkokp8 这是厂家给我的bios固件，我看了下似乎是default，不知道是啥下面lvds controller是enable
你都会用这个，那就改一下默认设置，改成默认hdmi，再刷回去试一下
pkokp8 楼主 2023-6-6

0 15楼

只会看，不会刷。。。???
唐魔魔 2023-6-6

0 16楼

有折腾它这个功夫~ 买个新主板都玩上了……
pkokp8 楼主 2023-6-6

0 17楼

唐魔魔有折腾它这个功夫~ 买个新主板都玩上了……
win7已经玩上了，只是想刷成linux
